3.2.1.13.2. Датчик температуры (G 72) и давления поступающего воздуха (G 70)

ОБЩИЕ СВЕДЕНИЯ

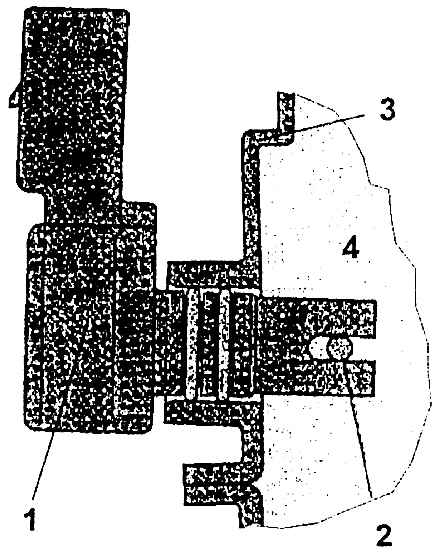

Комбинированный датчик температуры и давления поступающего воздуха (монтаж на впускном трубопроводе)

Датчик температуры (G 72) и давления поступающего воздуха (G 70)

1– узел датчика давления;

2 – датчик температуры поступающего воздуха;

3 – впускной трубопровод;

4 – поступающий воздух

Комбинированный датчик установлен прямо на впускном трубопроводе, и элементы датчиков находятся в нем. Оба сигнала поступают в УУ и составляют исходную информацию для расчета количества засасываемого воздуха. На основе указанной информации и информации от датчика Холла далее рассчитывается продолжительность впрыскивания и момент зажигания.

В отсутствие информации от комбинированного датчика (давление, температура) УУ рассчитывает продолжительность впрыскивания, и момент зажигания по сигналу потенциометра дроссельной заслонки; вместо отсутствующей информации о температуре УУ подставляет 45° С. Диагностика контролирует оба выходных сигнала.
