2.2.7.12. Проверка шатуна

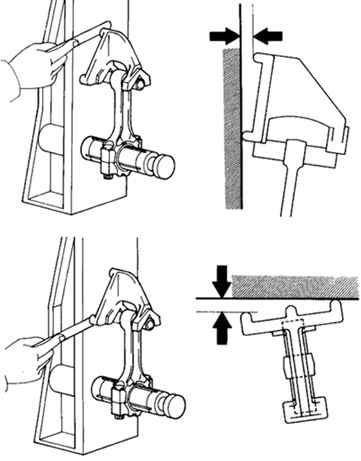

Рис. 2.116. Проверка изгиба и скручивания шатуна

Используя специальное приспособление и плоский щуп, проверьте изгиб шатуна. Таким же способом проверьте скручивание шатуна (рис. 2.116).

Предельный изгиб на 100 мм длины – 0,05 мм.

Предельное скручивание на 100 мм длины – 0,15 мм.

Если скручивание больше допустимого, замените шатун в сборе.
