2.2.7.17. Сборка шатунно-поршневой группы

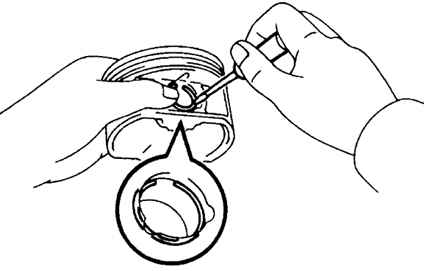

Рис. 2.124. Установка нового стопорного кольца

Используя отвертку, установите новое стопорное кольцо с одной стороны в отверстие цилиндра поршня (рис. 2.124).

Постепенно нагрейте поршень до температуры 80–90 °С. Нанесите немного моторного масла на поршневой палец и в отверстия цилиндра поршня.

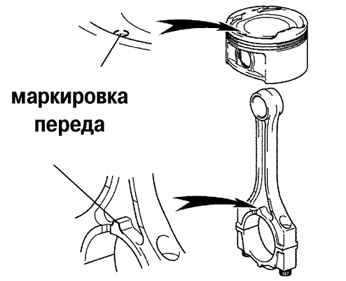

Рис. 2.125. Совмещение маркировок поршня и шатуна при установке поршневого пальца

Совместите маркировки переда поршня и шатуна и установите поршневой палец (рис. 2.125).

Используя отвертку, установите второе новое стопорное кольцо с другой стороны отверстия цилиндра поршня.
