2.2.7.7. Проверка зазора между компрессионным кольцом и канавкой

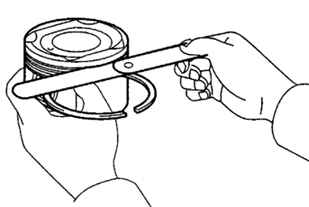

Рис. 2.110. Измерение зазора между компрессионным кольцом и канавкой

Проверьте зазор между компрессионным кольцом и канавкой, измерив его плоским щупом, как показано на рисунке 2.110.

Стандартный зазор:

компрессионное кольцо №1 – 0,020–0,070 мм;

компрессионное кольцо №2 – 0,020–0,060 мм;

маслосъемное кольцо:

1AZ-FE – 0,070–0,150 мм;

2AZ-FE – 0,070–0,150 мм.

ПРИМЕЧАНИЕ

Для маслосъемного кольца зазор определяется по скребкам. Если зазор больше допустимого, замените поршень.
