2.2.7.13. Проверка колнчатого вала

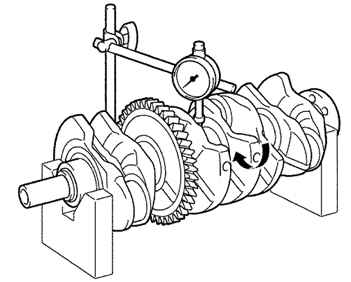

Рис. 2.117. Проверка биения коленчатого вала

Для того чтобы проверить биение коленчатого вала, уложите коленчатый вал на призмы. Циферблатным индикатором проверьте биение коленчатого вала по центральной коренной шейке (рис. 2.117).

Максимально допустимое биение – 0,03 мм.

Если биение больше максимально допустимого, замените коленчатый вал.
