12.9.2. Электродвигатель стеклоочистителя

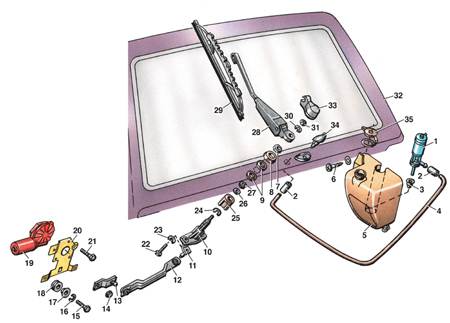

Стеклоочиститель стекла двери задка

1 – электродвигатель с насосом
омывателя;
2 – хомут;
3 – втулка;
4 – шланг;
5 – бачок;
6 – винт;
7 – гайка;
8 – уплотнитель;
9 – шайба;
10 – корпус валика;
11 – валик с поводком;
12 – тяга;
13 – рычаг электродвигателя;
14 – гайка;
15 – болт;
16 – пружинная шайба;
17 – распорная втулка;

18 – резиновая втулка;
19 – электродвигатель с редуктором;
20 – кронштейн;
21 – болт;
22 – болт;
23 – пружинная шайба;
24 – пружинная шайба;
25 – втулка;
26 – шайба;
27 – стопорное кольцо;
28 – рычаг щетки;
29 – щетка;
30 – пружинная шайба;
31 – гайка;
32 – дверь задка;
33 – декоративный колпак;
34 – жиклер омывателя;
35 – пробка бачка

Установка рычага электродвигателя стеклоочистителя стекла двери задка
