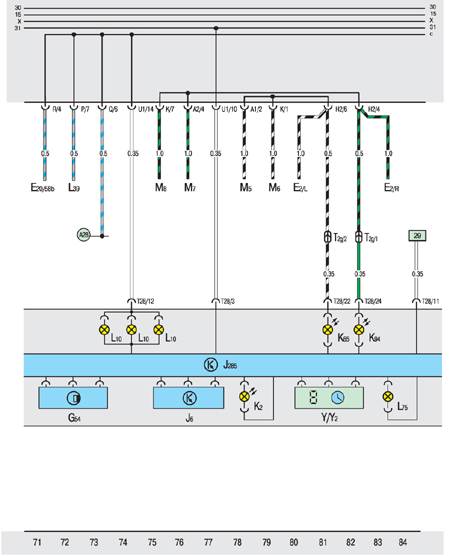

10.20.12. Щиток приборов: спидометр, лампы указателей поворотов и тормозов

Е2. Переключатель указателей поворотов
Е20. Регулировка подсветки приборного табло и переключателей
G54. Спидометр
J6. Стабилизатор напряжения
J285. Блок управления контрольными лампами
К2. Контрольная лампа генератора
К7. Контрольная лампа тормозной системы и ручного тормоза
К65. Контрольная лампа левого указателя поворотов
К94. Контрольная лампа правого указателя поворотов
L10. Лампа подсветки приборов

L39. Лампа подсветки выключателя обогрева заднего стекла
L35. Лампа подсветки цифровых часов
М5. Лампа указателя поворотов передняя левая
М6. Лампа указателя поворотов задняя левая
М7. Лампа указателя поворотов передняя правая
М8. Лампа указателя поворотов задняя правая
Т2g. Двухконтактный штекерв задней части релейной платы
Т28. 28-контактный штекерщитка приборов
Y. Стрелочные часы
Y2. Цифровые часы
А28. Плюсовое соединение (58b) в жгуте проводов вентилятора
