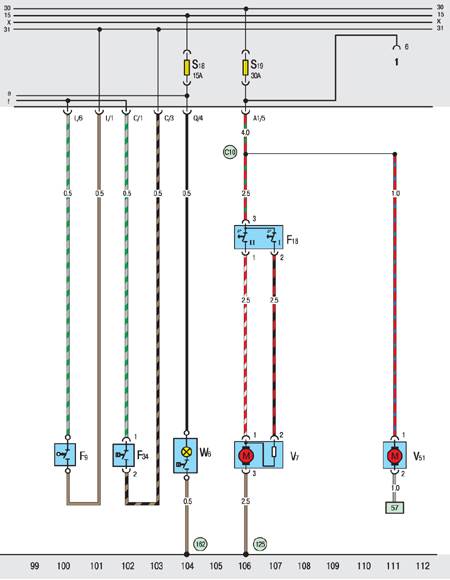

10.20.14. Вентилятор (150W, 250W) и дополнительный насос системы охлаждения

F9. Выключатель контрольной лампы ручного тормоза
F18. Термовыключатель вентилятора системы охлаждения
F34. Контактный датчик аварийного падения тормозной жидкости
V7. Вентилятор системы охлаждения
V51. Двигатель насоса охлаждающей жидкости

W6. Лампа и выключатель освещения ящичка для мелких вещей
125. Соединение массы -3- в жгуте фар
162. Соединение массы в жгуте вентилятора
С10. Плюсовое соединение (30) в жгуте фар
