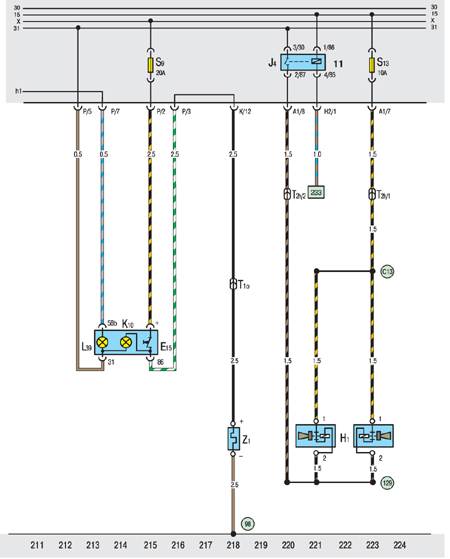

10.20.24. Обогрев заднего стекла и звуковой сигнал

Е15. Выключатель обогрева заднего стекла
Н1. Звуковой сигнал
J4. Реле звукового сигнала
К10. Контрольная лампа обогрева заднего стекла
L39. Лампа подсветки выключателя обогрева заднего стекла
Т1о. Одноконтактный разъем правой задней фары

T2h. Двухконтактный разъем в моторном отсеке спереди, слева
Z1. Нагревательный элемент заднего стекла
98. Точка подключения к массе в жгуте задней двери
129. Точка подключения к массе в жгуте звукового сигнала
С13. Плюсовое соединение в жгуте звукового сигнала
