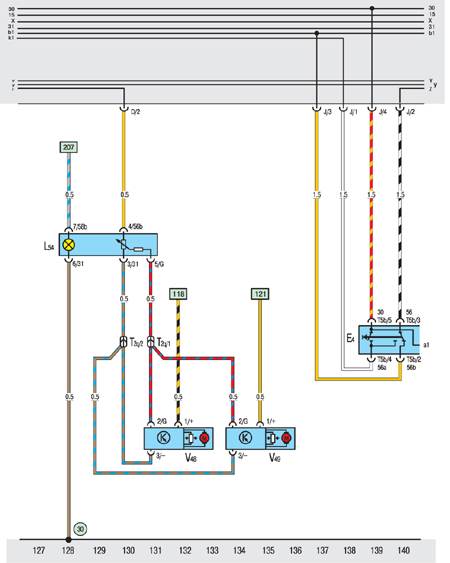

10.20.18. Система регулировки фар

Е4. Выключатель ближнего света фар и светового предупреждающего сигнала
Е102. Сопротивление настройки фар
L54. Лампа подсветки при регулировке фар

T2q. Двухконтактный разъем в задней части релейной платы
Т5b. Пятиконтактный разъем под кожухом переключателей на руле
V48. Электродвигатель для регулировки левой фары
V49. Электродвигатель для регулировки правой фары
30. Точка подключения к массе рядом с платой реле
