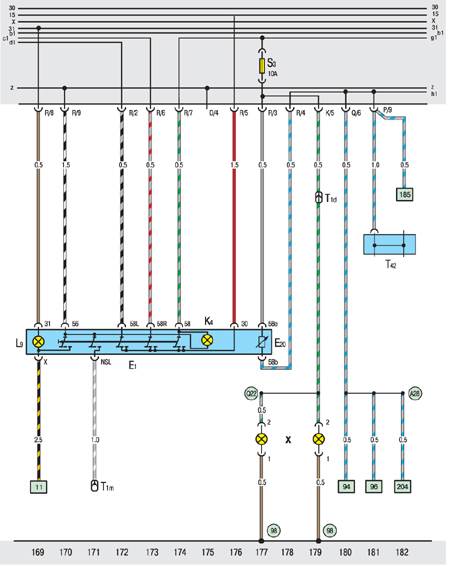

10.20.21. Выключатель освещения, подсветка номерного знака

Е1. Выключатель освещения
Е20. Регулировка подсветки приборного табло и переключателей
К4. Контрольная лампа стояночных огней
L9. Лампа подсветки переключателей освещения
T1d. Одноконтактный штекерв задней части релейной платы

Т1m. Одноконтактный штекер(не употребляется с противотуманными фарами)
X. Подсветка номерного знака
98. Точка подключения к массе в жгуте задней двери
А28. Точка подключения к положительному полюсу (58b) в жгуте вентилятора
Q22. Точка подключенния (58е) в жгуте задней двери
