8.3.4.4. Разборка и сборка дифференциала

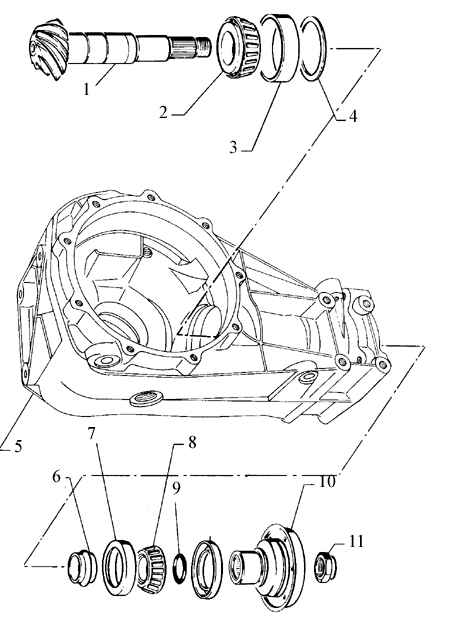

Дифференциал, разборка/ сборка

1. Ведущая шестерня
в паре с зубчатым венцом
2. Внутренняя обойма большого подшипника ведущей шестерни
3. Внешняя обойма большого подшипника ведущей шестерни
4. Шайба S3
отметьте толщину
5. Картер главной передачи
6. Распорная втулка
всегда заменяйте
7. Внешняя обойма маленького подшипника ведущей шестерни

8. Внутренняя обойма маленького подшипника ведущей шестерни
9. Сальник
снимайте при помощи инструмента VW 771 и VW771/ 37
10. Фланец
при замене используйте новую распорную втулку, для того чтобы верно установить момент затяжки
11. Гайка ведущей шестерни
зафиксируйте при помощи герметика D 000 6000
