5.1. Топливный бак

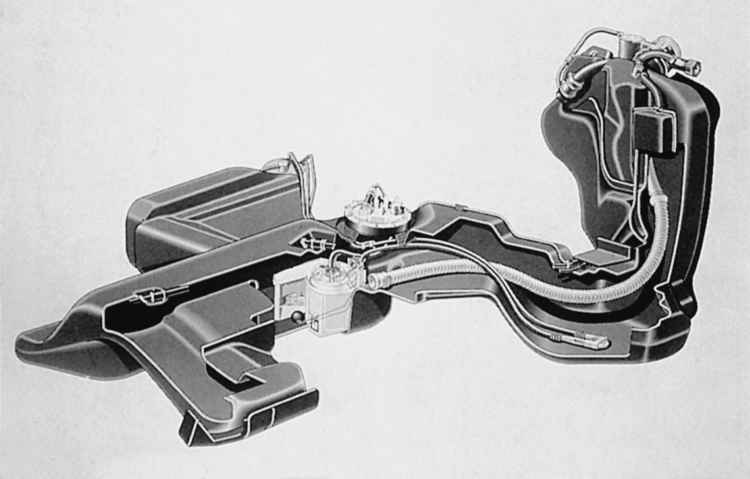

Топливный бак автомобиля Audi 80 технически достаточно совершенен, но и он был усовершенствован для полноприводных моделей. Сложная форма топливного бака помогает добиться большой емкости бака без ущерба для объема багажного отсека. В середине топливного бака вы видите топливный насос и датчик индикатора количества топлива. Справа вверху наливной патрубок со всеми вентиляционными и наливными шлангами.


Задняя правая колесная ниша со снятым подкрылком

1 – наливной патрубок;
2 – клапан самотека;

3 —топливный бак;
4 — расширительный бачок.

Топливный бак в переднеприводных моделях Audi 80 имеет емкость около 66 л, в полноприводных версиях он вмещает минимум 64 л. Чтобы достигнуть плоской поверхности днища багажного отсека с возможностью загрузки салона, топливный бак устанавливают в корме автомобиля под листовым днищем багажного отсека. Сам бак сделан из пластмассы – материала, допускающего практически неограниченные возможности при придании формы. Эти возможности были использованы на все сто процентов. Например, топливный бак полноприводных моделей занимает практически все свободные пространства под днищем кузова, что делается для того, чтобы добиться возможно большего объема. Поэтому форма этой детали автомобиля выглядит довольно странной. Для того чтобы во время поездки опорожнялись также части топливного бака, расположенные ниже, был применен искусный прием: в этой нижней области находится насос, при работающем двигателе постоянно перекачивающий топливо в расположенные выше части топливного бака. Причем это происходит довольно просто: возвратное топливо из сливного топливопровода подхватывает в корпусе насоса дополнительное топливо и переносит его наверх.

Еще один прием был применен, для того чтобы справиться с камерами различного объема в топливном баке: к наливному патрубку подсоединен шланг, ведущий прямо в область всасывания, так что она наполняется в первую очередь. Это важно, например, в случае, когда добавляется небольшое количество топлива из запасной канистры.

 Подсказка: прежде чем начинать работать с системой подачи топлива, вы обязательно должны отсоединить заземляющий кабель от аккумуляторной батареи. Непреднамеренные электрические замыкания могут послужить причиной опасных искрообразований.

Для чего нужна вентиляция топливного бака?

  • Вентиляция топливного бака является важной для бесперебойной подачи топлива: в таком же количестве, в котором топливо расходуется, в бак должен поступать воздух, в противном случае в топливном баке образуется пониженное давление, и поступление топлива прекратится.
  • Необходимо вентилировать топливный бак, чтобы дать его содержимому возможность к расширению при нагревании.
  • При заправке необходимо, чтобы воздух мог выходить из бака, потому что иначе наливаемое топливо снова поднимется к наливному патрубку и начнет выливаться.

Вентиляция топливного бака в автомобиле Audi 80

  • Непосредственно за наливным патрубком подключен вентиляционный трубопровод топливного бака. Вентиляционный канал ведет сначала в так называемый клапан самотека. Последний закрывает трубопровод, как только автомобиль наклоняется в сторону более чем на 45°. Таким образом предотвращается утечка топлива через вентиляционные каналы при авариях. После прохождения воздушного клапана вентиляционный трубопровод ведет, однако, не сразу наружу, а заканчивается в бачке с активированным углем в правой передней колесной нише. Его назначение – уловить проходящие через этот трубопровод топливные пары (возникшие, например, в результате разогрева содержимого топливного бака). При работающем двигателе эти газы при определенной нагрузке двигателя снова высасываются из бачка с активированным углем. Когда это должно произойти, определяет управляемый в зависимости от нагрузки электромагнитный клапан.
  • Параллельно к этой системе воздушный клапан открывает при заправке расширительный бачок топливного бака, расположенный в наливном канале (в правой задней колесной нише) в виде отдельной емкости. Таким образом, при возрастающем уровне топлива туда могут быть вытеснены топливные пары, вместо того чтобы им улетучиваться в атмосферу.
  • Во время движения по этому пути поступает наружный воздух в зависимости от израсходованного количества топлива, так что в баке не образуется разрежения.
