5.5. Топливный насос

У всех версий двигателей Audi 80 топливный насос с электрическим приводом установлен в корпусе топливозаборника, расположенном внизу в топливном баке. Электрическое питание он получает через реле топливного насоса. Следует упомянуть содержащееся в блоке управления системы зажигания/впрыска отключение аккумуляторной батареи, которое обеспечивает работу насоса только когда двигатель работает.

Отключение аккумуляторной батареи должно предотвращать возгорания из-за топлива, вытекшего в результате аварии или ДТП.

Поиск неисправностей топливного насоса

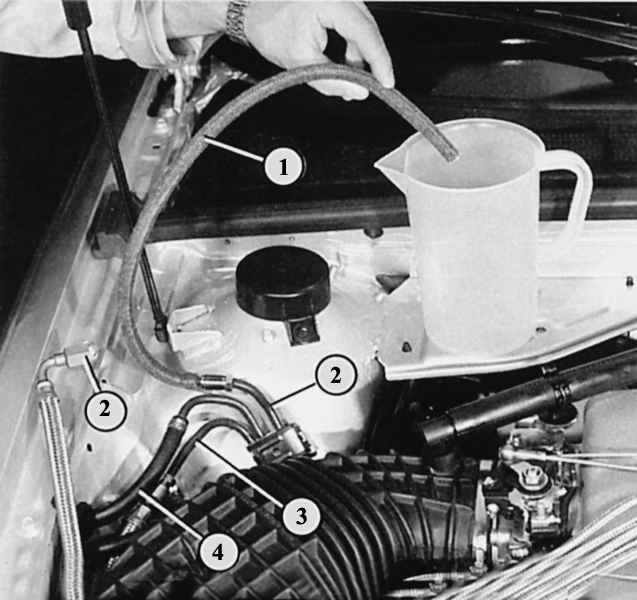

Так можно проверить, подает ли топливо топливный насос: на месте разъема слева рядом со стойкой амортизатора (здесь показано на примере автомобиля с системой впрыска KE-III-Jetronic) отсоединить топливный подводящий трубопровод (2). Шланг (1) надеть на подводящий трубопровод и опустить свободный конец в какую-нибудь емкость.
3 – топливный сливной трубопровод;
4 – вентиляционный трубопровод от топливного бака к бачку с активированным углем.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В первую очередь проверить предохранитель (глава Кузовная электросистема).
  2. Если он в порядке, нужно искать дальше:
  3. Иногда можно путем прослушивания установить, работает ли топливный насос: послушать под автомобилем на высоте топливного бака, включается ли топливный насос, в то время как помощник включает зажигание.
  4. Если слышен звук работы, то насос, вероятно, исправен. Если же ничего не было слышно, следует проверить, поступает ли топливо:
  5. Модели с 4-цилиндровым двигателем и системой впрыска Mono-Motronic: отсоединить трубку, ведущую к блоку приготовления горючей смеси, в месте штуцерного соединения. Надеть на шланг, исходящий от топливного бака, удлинитель и опустить его конец в какую-нибудь емкость.
  6. Помощник должен в это время включить стартер. Теперь топливо должно поступать.
  7. Модели с 4-цилиндровым двигателем и системой впрыска Digifant: отсоединить подводящий трубопровод впереди на распределительном трубопроводе, надеть шланг-удлинитель и опустить свободный конец в какую-нибудь емкость.
  8. Помощник должен в это время включить стартер. Теперь топливо должно поступать.
  9. Модели с 5-цилиндровым двигателем и системой впрыска KE-III-Jetronic: Ослабить винтовое соединение на подводящем топливопроводе – держать наготове тряпку, чтобы убирать вытекающий бензин.
  10. Даже при неработающем двигателе сейчас должно выступить немного бензина, потому что система подачи топлива находится под давлением благодаря топливному аккумулятору.
  11. Если ничего не появляется, помощник должен включить стартер.
  12. Теперь топливный насос должен начать подавать бензин.
  13. Все модели: если ничего не движется, необходимо проконтролировать многоконтактный штекер вверху на защитном фланце топливного бака и выяснить, получает ли насос электропитание:
  14. Отвернуть коврик багажного отсека.
  15. Снять черную металлическую крышку.
  16. Снять многоконтактный штекер.
  17. Проверить вольметром или контрольной лампой, имеется ли между штекерными контактами 1 и 4 (коричневый и зелено-желтый провод) напряжение примерно в 12 В. Для измерения необходимо, чтобы помощник включил стартер (рычаг коробки передач в нейтральном положении, автомобиль на стояночном тормозе).
  18. Если насос не работает, несмотря на поступление питания, значит, он неисправен (снять и заменить).
  19. Если не поступает питание, то под подозрение попадает реле насоса в центральном коммутаторе. Его проверка описана в главе «Кузовная электросистема».
  20. Другими причинами могут быть: дефектная проводка к реле или насосу, забитый или перегнутый шланг топливопровода, забитые фильтр грубой очистки или топливный аккумулятор.

Снятие топливного насоса

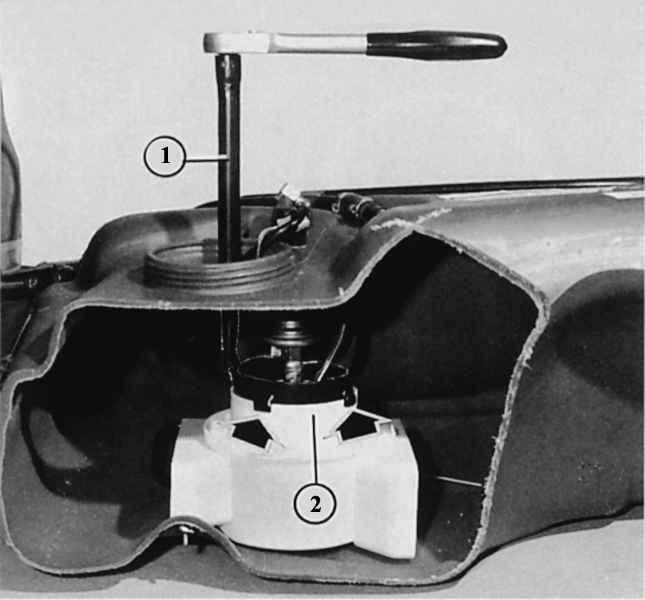

На примере этого вскрытого топливного бака показано, как снимается топливный насос. Однако для этого нужен специальный инструмент (1), который проворачивает внутреннюю часть корпуса (топливозаборника 2) немного влево. Инструмент должен попасть своими лапами (стрелки) в выемки на внутренней части.

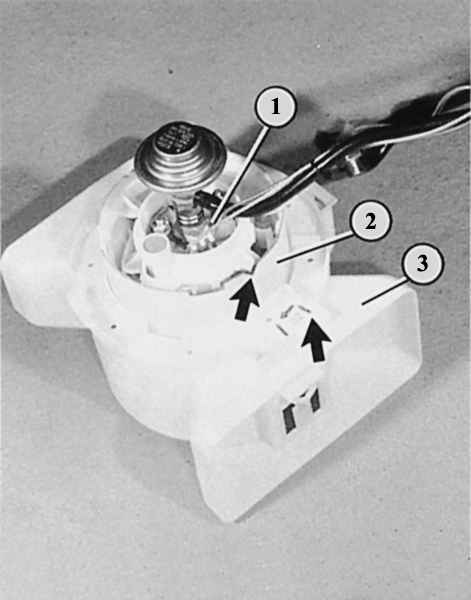

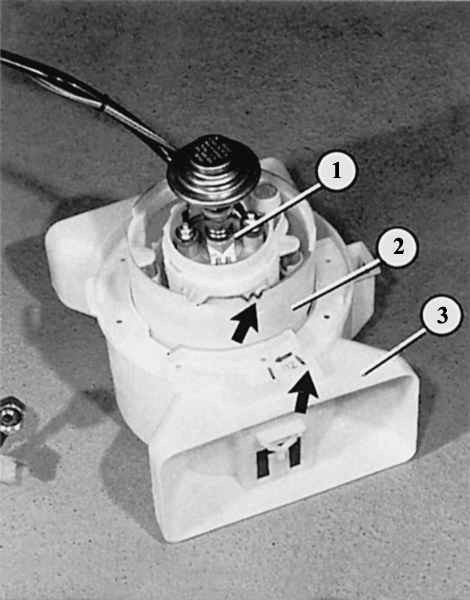

Для установки топливного насоса (1) с внутренней частью корпуса топливозаборника (2) во внешнюю часть (3) нужно соблюдать правильное положение установки: на переднеприводных моделях Audi отметка на внутренней части корпуса топливозаборника должна находиться напротив отметки на внешней части (стрелки на левой иллюстрации). На полноприводной модели Audi двойная отметка на внутренней части корпуса топливозаборника должна располагаться напротив отметки на внешней части (стрелки на правой иллюстрации).

Это уже относится к тем видам работ, которые должна выполнять мастерская, потому что топливный насос вынимается вместе с внутренней частью корпуса топливозаборника, а ее можно вынуть из внешней части топливозаборника только с помощью специального ключа 3307. Тот, кто может взять подобный ключ напрокат, должен действовать следующим образом:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять многоконтактный штекер.
  2. Сдавить крепежные пластины на наконечнике сливного трубопровода и снять шланг.
  3. Открутить подающий топливопровод.
  4. Отвернуть пластиковую накидную гайку. Как правило, она сидит очень плотно. Поэтому следует взять возможно более тупую отвертку, приставить ее к одному из ребер гайки и ослабить гайку легкими постукиваниями молотком по стержню рукоятки отвертки. При необходимости повторить на других гранях.
  5. Теперь можно немного приподнять защитный фланец топливного бака.
  6. На внутренней стороне защитного фланца (как и снаружи) сдавить крепежные пластины на наконечнике сливного трубопровода и вытянуть шланг вниз.
  7. Отсоединить штекер от топливного датчика.
  8. Установить специальный ключ 3307 на внутренней стороне корпуса топливозаборника и провернуть его влево до упора.
  9. Вынуть топливный насос с внутренней частью и защитным фланцем из бака.
  10. Точно запомнить (отметить) положение установки насоса, трубок, проводов и бандажей проводов, потому что при установке все элементы снова должны быть собраны точно в таком же виде.
  11. После отсоединения нагнетательного трубопровода (положение при установке) можно отсоединить топливный насос от внутренней части корпуса топливозаборника. Это происходит по-разному в зависимости от варианта насоса:
  12. 60-миллиметровый насос: повернуть налево сетку, расположенную внизу на внутренней стороне корпуса топливозаборника, вынуть топливный насос. При установке выступ сбоку на насосе должен войти в паз. Следить за уплотнительным кольцом.
  13. 40-миллиметровый насос: сдавить блокировочную скобу вверху на внутренней части корпуса топливозаборника, вынуть насос. При установке насос может быть поставлен только в одном положении.
  14. Следует обратить внимание: у переднеприводных моделей Audi 80 отметка на внешней стороне должна находиться напротив одинарной засечки (отметки) на внутренней стороне. У полноприводных моделей она должна находиться напротив двойной засечки.
  15. Внутреннюю часть снова затянуть при помощи ключа 3307. Установить остальные детали.
  16. Положение защитного фланца при установке: стрелка на фланце должна находиться напротив отметки на топливном баке.
