13.5.14. Регулировка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

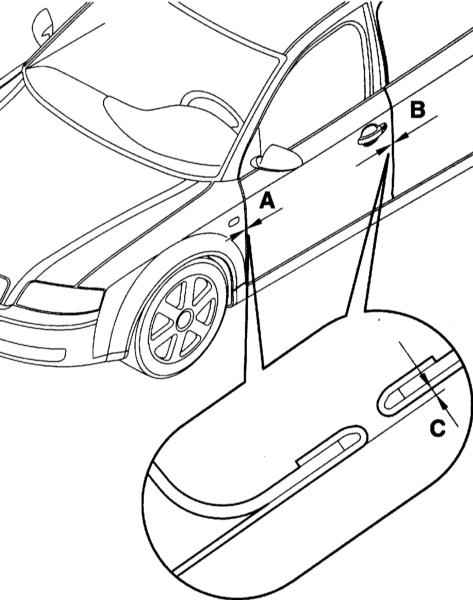

Проверьте зазоры в сопряжении передней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.
А — 3.5 ± 0.5 мм
В — 4.5 ± 0.5 мм
С — 0 ± 1.0 мм

Задняя дверь должна быть отрегулирована.

Проверка: Задняя дверь

ПОРЯДОК ВЫПОЛНЕНИЯ

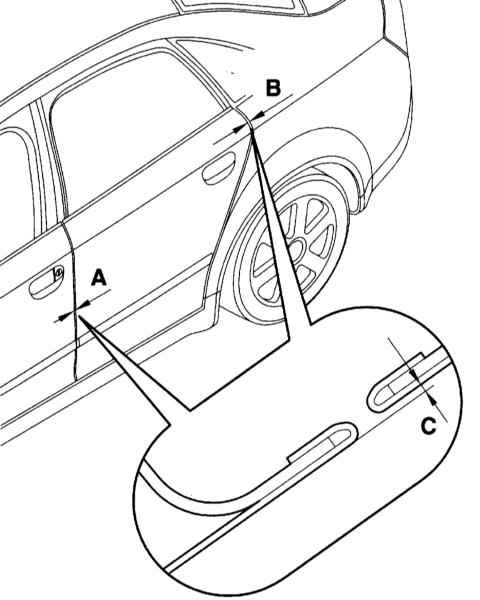

Проверьте зазоры в сопряжении задней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.
А — 4.5 ± 0.5 мм
В — 3.5 ± 0.5 мм
С — 0 ± 1.0 мм

Задняя дверь должна быть отрегулирована.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабьте винты крепления фиксатора замка.

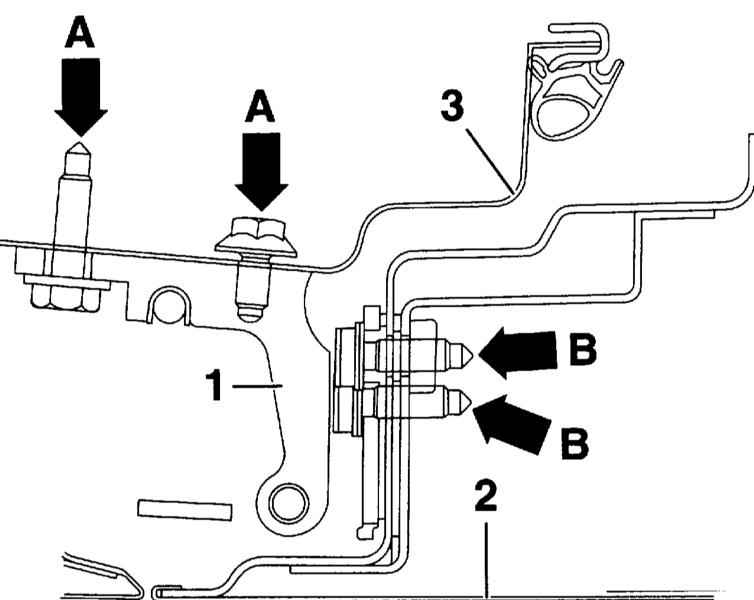

Регулировка двери в продольном направлении: Ослабьте винты крепления петель (стрелки А) к стойке А (3) (задняя дверь: стойка (В) так, чтобы дверь (2) с петлями (1) могла переместиться в пазах.

К некоторым винтам крепления доступ имеется только изнутри. Для этого необходимо сначала снять нижнюю обивку на стойке А или В. На сопроводительной иллюстрации показана нижняя петля при закрытой двери.

Регулировка двери в продольном направлении: Выставьте дверь в соответствии с заданными зазорами и затяните винты крепления петель моментом 32Нм.
Регулировка двери в поперечном направлении, 1 приём: Ослабьте винты крепления петель (стрелки В) так, чтобы можно было сместить дверь (2) с петлями в пазах. Выставьте дверь так, чтобы её контур был заподлицо с прилегающими элементами кузова. Это относится прежде всего к передней части двери. В задней части дверь регулируется за счёт фиксатора замка. Винты крепления петель затяните моментом 32Нм.

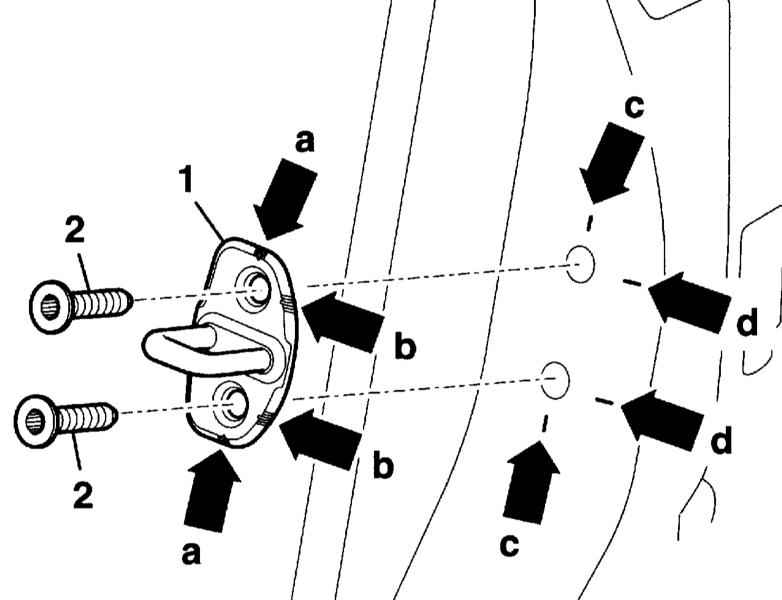

Регулировка двери в поперечном направлении, 2 приём: В задней части двери регулировка осуществляется за счёт фиксатора замка (1).

Метки (стрелки а/с) применяются для боковой регулировки, метки (стрелки b/d) для регулировки по высоте.

Ослабьте винты (2) и сместите фиксатор замка. Отрегулируйте фиксатор так, чтобы дверь стояла немного наружу.
Осторожно закройте дверь так, чтобы была заподлицо с прилегающими элементами кузова, и фиксатор замка правильно заходил в замок.
Затяните винты крепления фиксатора замка моментом 25Нм.
