13.5.3. Снятие и установка переднего бампера

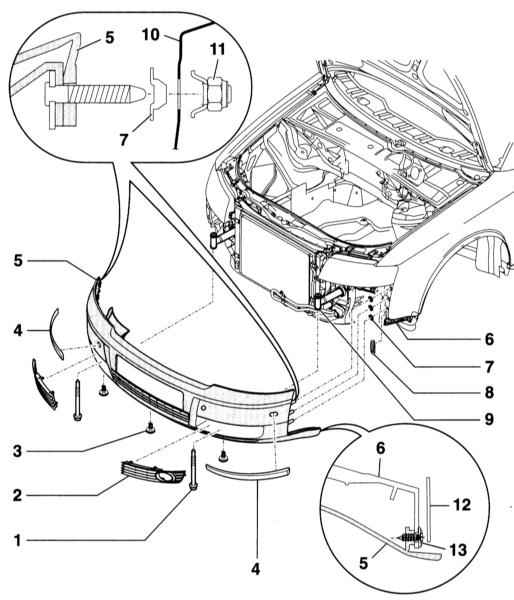

Передний бампер


1 — Два болта, 23Нм 2 — Воздушная решётка 3 — Винт 4 — Планка. Закреплена с помощью двусторонней клейкой ленты. Поэтому при снятии разрушается 5 — Бампер 6 — Направляющая	7 — Шесть зажимов 8 — Две втулки 9 — Амортизаторы бампера 10 — Крыло 11 — Специальная гайка 12 — Локер 13 — Два винта

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель(-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Снятие и установка плафонов внутреннего освещения.

Пометьте на шинах стрелками направление их вращения. Ослабьте болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колёса.
Снимите спереди нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

Некоторые виды работ выполняются как с левой так и справой стороны. Однако описаны они для одной из сторон автомобиля.

Выверните болты снизу и отсоедините локер в передней части от бампера, а также от поперечины.

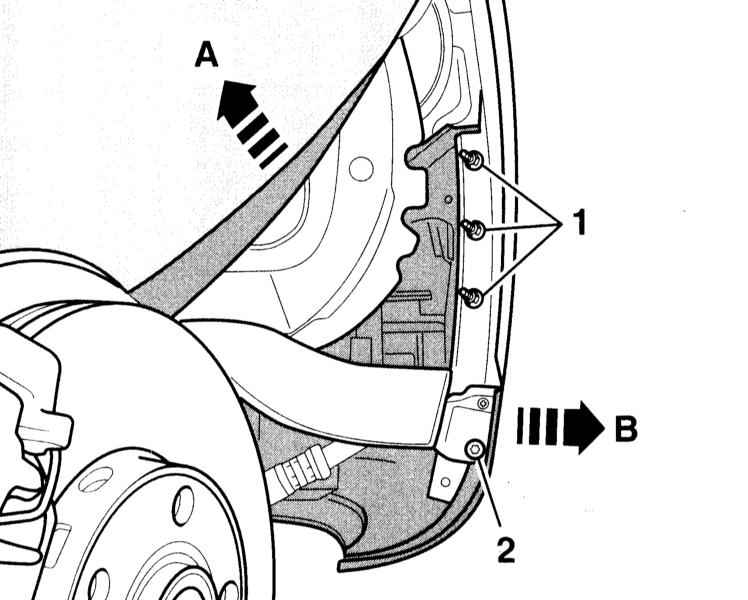

Отожмите локер (стрелка А) и отверните болт (2) и гайки (1).

Снимите боковую часть бампера (стрелка В).

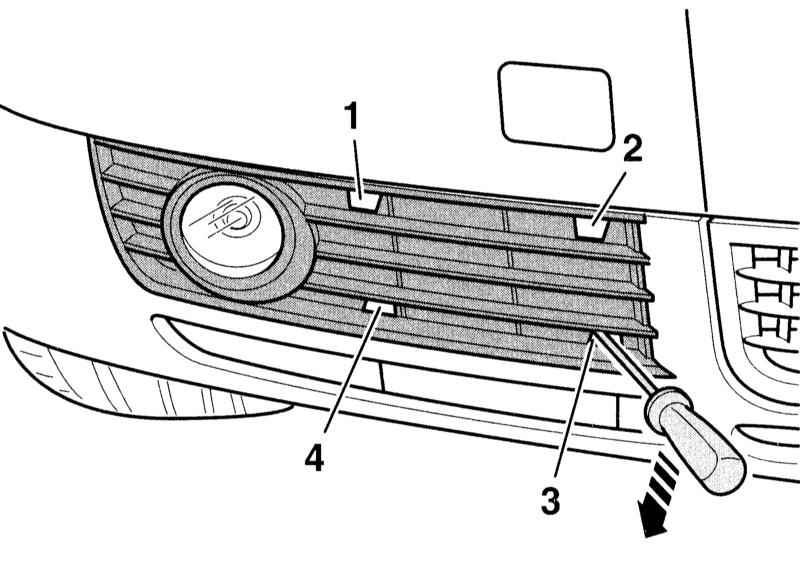

Отведите отвёрткой стопорные планки с (1) по (4) (стрелка на сопроводительной иллюстрации), отсоедините решётку и выньте из бампера.

Выверните болт (1), находящийся сзади, обратитесь к иллюстрации Передний бампер.
Потяните бампер вперед.
Снимите шланг фароомывателя, если он имеется.

Подставьте ёмкость для сбора вытекающей воды.

Рассоедините все разъёмы, идущие к бамперу.
С помощью ассистента снимите бампер вперед с амортизаторов столкновения (9).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте, установлены ли резьбовые штифты по бокам бампера, а также зажимы (7) и втулки (8) в крыльях, обратитесь к иллюстрации Передний бампер.
Установка выполняется в последовательности, обратной снятию. При этом закрепите бампер к амортизаторам столкновения моментом 23Нм. Следите за тем, чтобы резьбовые штифты с боков бампера вошли в отверстия на крыле.
Закрепите колёса, соблюдая направление их вращения. Опустите автомобиль на колёса и только после этого затяните крест-накрест болты крепления колеса моментом 120Нм.
Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
