13.5.31. Проверка и регулировка исходного положения сдвижной панели крыши
|
|
- Закройте сдвижную панель.
- Снимите передний потолочный плафон, обратитесь к Разделу Снятие и установка плафонов внутреннего освещения.
- Отверните винты крепления и снимите электродвигатель сдвижной панели.
- Электрические провода электродвигателя не отсоединяйте.
- Включите зажигание.
- Установите поворотным переключателем положение «Крыша закрыта». При этом электродвигатель работает автоматически и останавливается в нулевом положении.
- В этом положении установите электродвигатель при закрытой крыше и закрепите его.
- Установите передний плафон.
|
|
Проверка исходного положения кулисной направляющей
|
|
|
Исходное положение может быть проверено с помощью карманного зеркала и карманного фонаря при установленной сдвижной панели.
|
|
- Снимите боковые накладки слева и справа, обратитесь к соответствующему Разделу.
|
- Откройте и снова закройте сдвижную панель.
|
- Сдвиньте панель потолка полностью назад.
|
- Положите на сдвижную панель карманное зеркало и проверьте исходное положение. При правильной установке прямоугольный паз в механизме выдвижения кулисной направляющей (1) должно совпадать с пазом (стрелка на сопроводительной иллюстрации). В противном случае произведите регулировку.
|
|
|
Установка направляющей кулисы в исходное положение
|
|
- Снимите сдвижную панель.
- Снимите электродвигатель панели.
- Снимите боковые накладки, обратитесь к соответствующему Разделу.
- Сместите кулисные направляющие (1) с обеих сторон из заднего положения вперед.

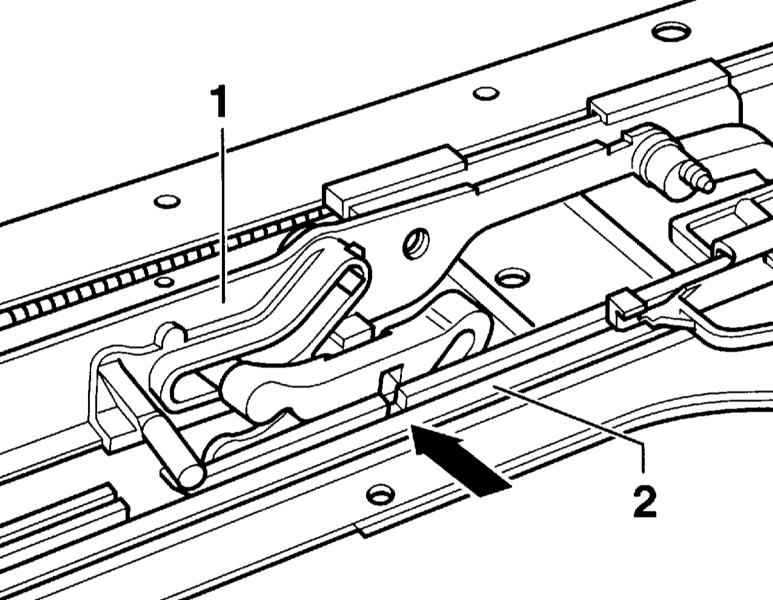

- Установите прямоугольный паз в механизме выдвижения кулисной направляющей (1) так, чтобы он совпадал с пазом (стрелка) на направляющей шине (2) панели потолка. Таким образом устанавливается исходное положение направляющей кулисы.
- Установите электродвигатель сдвижной панели в исходное положение.
- Установите боковые накладки.
|
|
|
