13.5.15. Снятие и установка рамы окна передней двери
Снятие
|
|
- Отсоедините отрицательный кабель (-) аккумуляторной батареи.
- Снимите обивку двери, обратитесь к соответствующему Разделу.
- Рассоедините все разъёмы.
- Снимите электродвигатель стеклоподъёмника, обратитесь к Разделу Снятие и установка электродвигателя привода стеклоподъёмника.

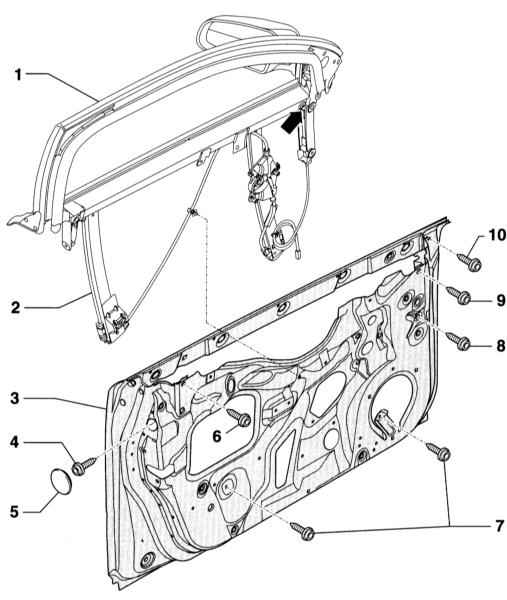

- Выверните последовательно болты (7), (4), (8), (10), (6) и (9), предварительно сняв крышку (5).
- Выньте вверх раму окна (1) со стеклоподъёмником (2) из двери (3). Стрелка – фиксирующий винт.
|
|
Установка
|
|
- Введите стекло на половину в раму окна.
- Вставьте раму окна со стеклоподъёмником сверху в дверь.
- Вдавите резьбовые пальцы электродвигателя стеклоподъёмника через внутреннюю панель двери так, чтобы они зафиксировались.
- Уложите вверху уплотнитель двери у рамы окна.
- Вверните последовательно болты (6), (9), (4), (8), (10) и (7).
- Затяните от руки болты (6) и (9).
- Нажмите сверху на раму окна внутрь и затяните болты (4) и (8) моментом 32Нм.
Надавите на крышку (5).
- Затяните болты (6) и (9) моментом 32Нм.
- Затяните болт (10) моментом 10Нм.
- Затяните болты (7) моментом 6Нм.
- Затяните фиксирующий винт (стрелка) моментом 32Нм.
- Установите на место электродвигатель привода стеклоподъёмника, обратитесь к Разделу Снятие и установка электродвигателя привода стеклоподъёмника.
- Состыкуйте разъём.
- Установите обивку двери, обратитесь к Разделу Снятие и установка облицовки передней двери.
- Присоедините отрицательный кабель (-) аккумуляторной батареи.
|
|
|
