13.5.23. Снятие и установка замка багажника
Седан

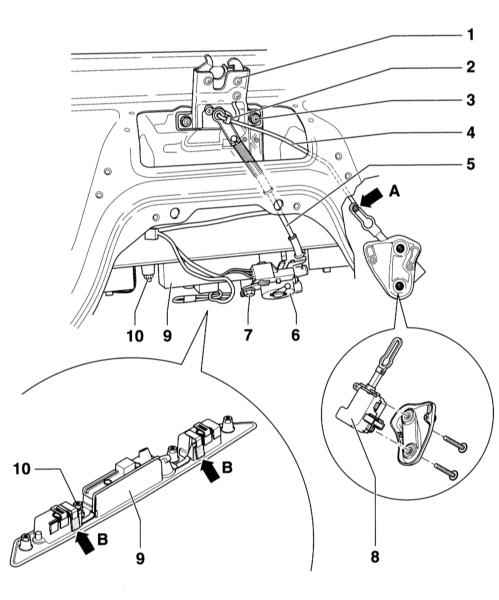

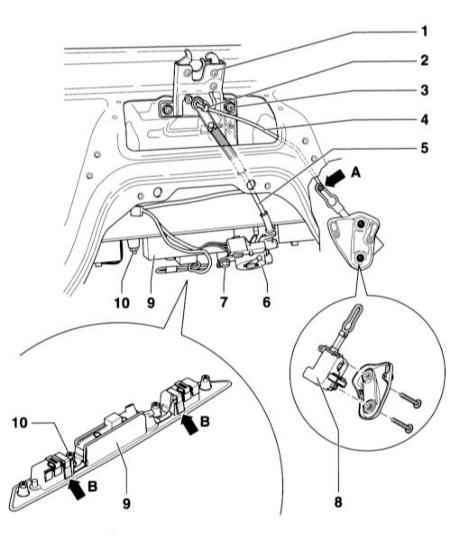

Цилиндр замка
Снятие
|
|
- Отсоедините отрицательный кабель (-) аккумуляторной батареи.
- Откройте багажник и снимите крышку замка.
- Рассоедините разъём цилиндра замка.
- Отсоедините от цилиндра привод (5).
- Поверните цилиндр на 90° и выньте из планки (9).
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию. При этом болт
(7) затяните моментом 8Нм.
- Присоедините отрицательный кабель (-) аккумуляторной батареи.
|
|
Электродвигатель единого замка
Снятие
|
|
- Отсоедините отрицательный кабель (-) аккумуляторной батареи.
- Откройте багажник и снимите крышку замка.
- Отсоедините приводную штангу (4) у электродвигателя (стрелка А).
- Выверните 2 винта (11) и снимите электродвигатель (8) с крышки багажника.
- Рассоедините разъём электродвигателя.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию.
- Присоедините отрицательный кабель (-) аккумуляторной батареи.
|
|
Планка
Снятие
|
|
- Откройте багажник и снимите крышку замка.
- Снимите цилиндр замка, обратитесь к Разделу Снятие и установка цилиндра замка двери.
- Отверните 4 гайки (10), нажмите на планки (стрелки В) и выньте планку наверх.
|
|
Установка
|
|
- Установка выполняется в последовательности, обратной снятию. При этом затяните
гайки моментом 8Нм.
|
|
|
