24.27. Переключатели рулевой колонки

Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Установите колеса для движения прямо вперед.
Опустите рулевое колесо вниз до упора.

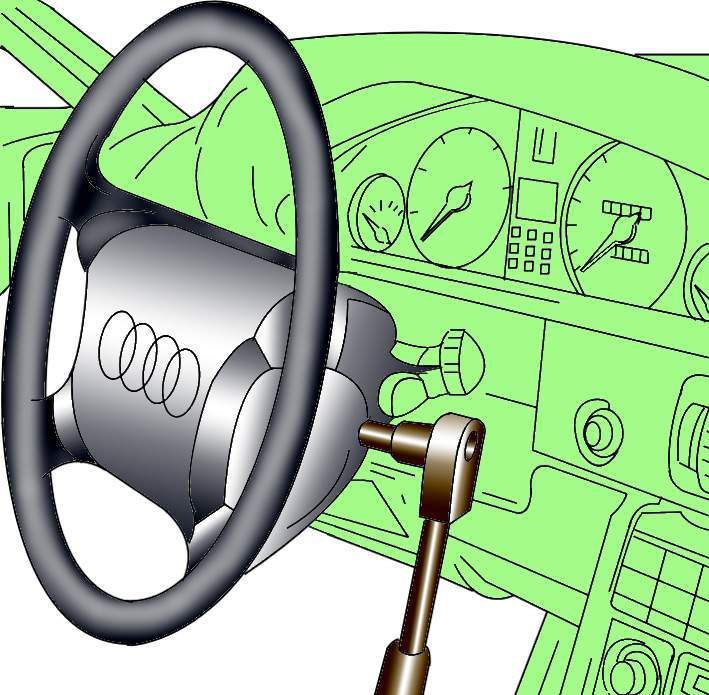

Отвинчивание болта крепления подушки безопасности к рулевому колесу
Рис. 18–50. Отвинчивание болта крепления подушки безопасности к рулевому колесу



Ключом отвинтите Torx–болты крепления подушки безопасности, расположенные по бокам с задней стороны рулевого колеса (рис. 18–50).
Наклоните назад подушку безопасности, отсоедините электрический разъем и снимите подушку безопасности.

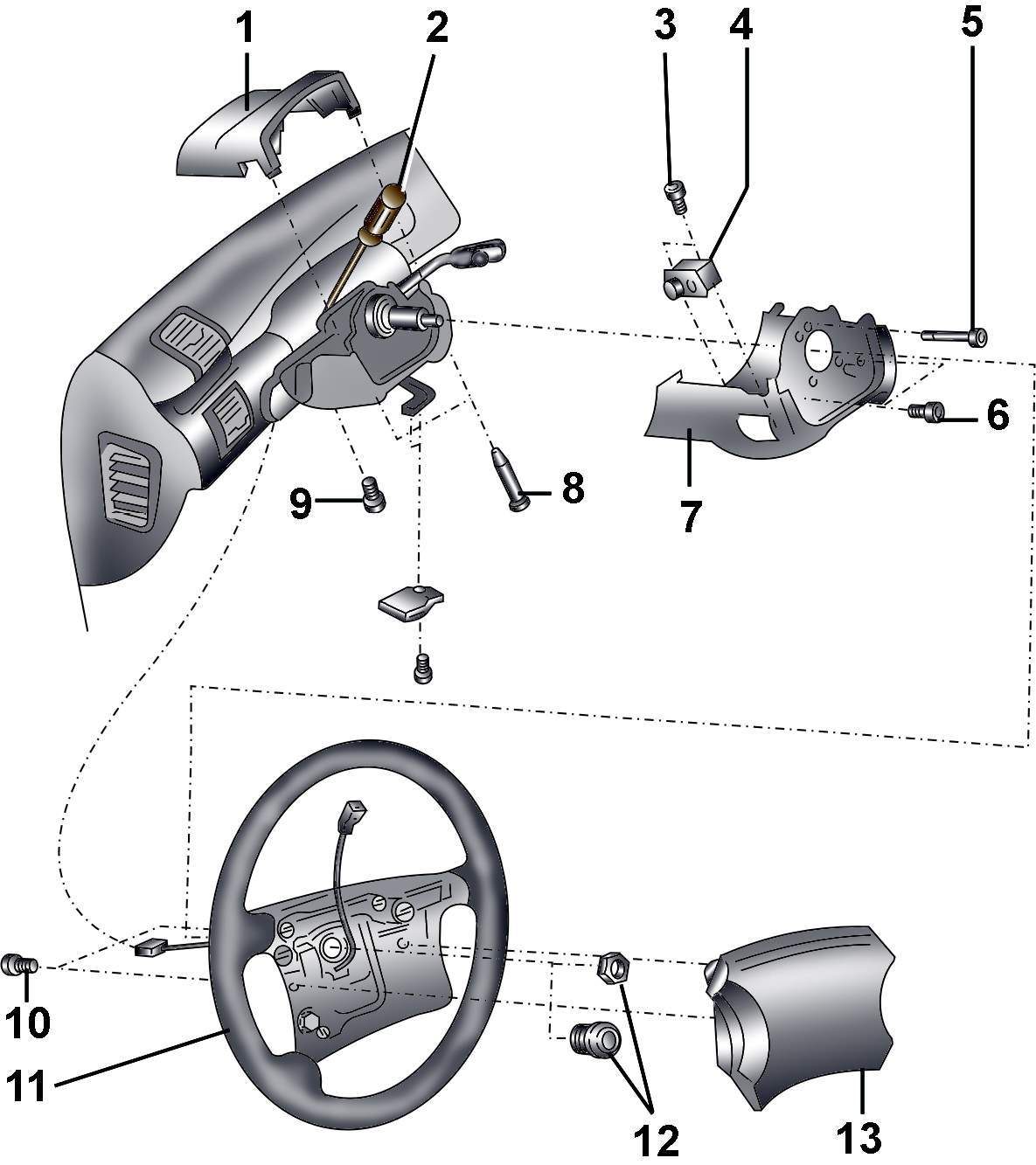

Рулевое колесо, кожухи и переключатели рулевой колонки
Рис. 18–51. Рулевое колесо, кожухи и переключатели рулевой колонки: 1 – верхний кожух; 2 – отвертка (для отвертывания винта крепления переключателей рулевой колонки); 3, 5, 6 – винты, 0,6 Н·м; 4 – выключатель регулировки положения рулевой колонки (для автомобилей с электрическим приводом регулировки положения рулевой колонки); 7 – нижний кожух; 8 – винт, 0,6 Н·м; 9 – болт, 2,5 Н·м; 10 – болт; 11 – рулевое колесо; 12 – гайка; 13 – подушка безопасности


Отверните два винта 8 (рис. 18–51) и снимите верхний кожух 1 рулевой колонки.
Отсоедините электрический разъем от спирали рулевого колеса, отвинтите гайку (или болт) и снимите рулевое колесо.
Потянув на себя, снимите облицовку нижнего кожуха.
Отвинтите гайку 12 и снимите рулевое колесо. При снятии рулевого колеса электрический разъем его спирали не должен быть отсоединен.
На моделях с механической регулировкой положения рулевой колонки отвинтите винт и снимите ручку регулировки положения рулевой колонки.
Отверните винты 5, 6 и болт 9 и снимите нижний кожух 7 рулевой колонки.
На моделях с электрической регулировкой положения рулевой колонки отсоедините электрический разъем от выключателя регулировки положения рулевой колонки. Отверните винты 3 крепления выключателя 4 и снимите его.
Отверткой 2 ослабьте винт крепления переключателей рулевой колонки.
Отсоедините электрические разъемы от переключателей рулевой колонки.
Снимите переключатели с рулевой колонки.

Установка
Установите переключатели на рулевую колонку.
Временно установите рулевое колесо и закрепите его гайкой.

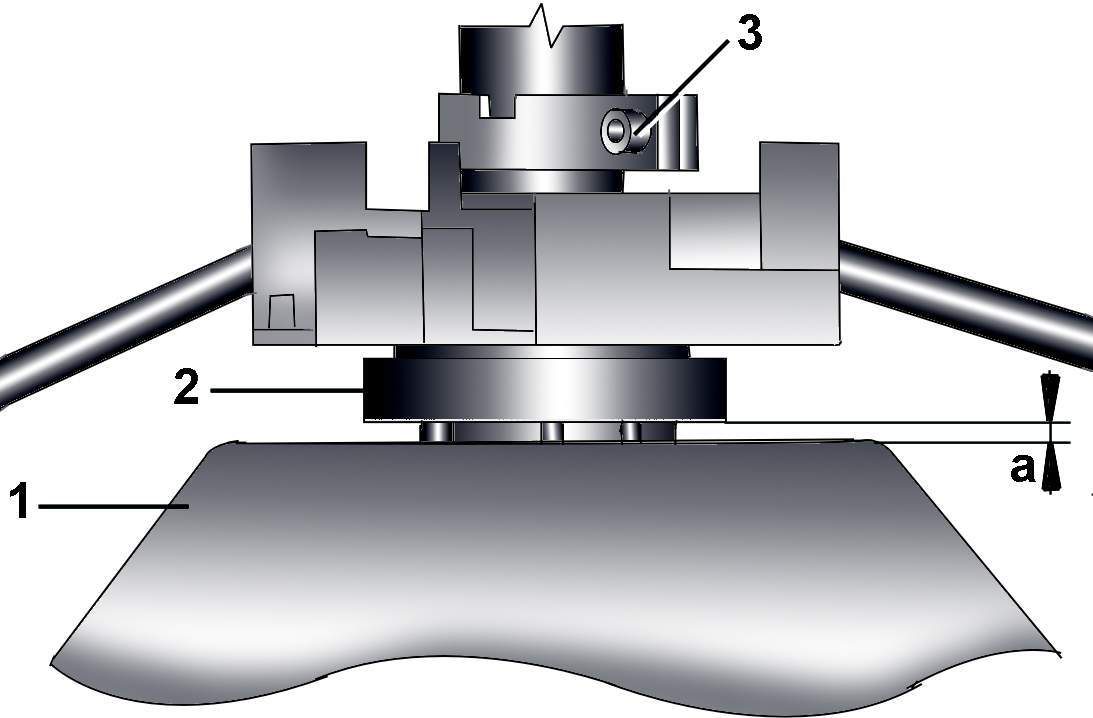

Положение переключателей рулевой колонки при их установке
Рис. 18–52. Положение переключателей рулевой колонки при их установке: 1 – рулевое колесо; 2 – переключатели рулевой колонки; 3 – винт; а = 3 мм



Перемещая переключатели 2 (рис. 18–52) вдоль рулевой колонки, установите их в такое положение, чтобы зазор а между переключателями и рулевым колесом 1 составлял 3 мм, и в этом положении затяните винт 3 крепления переключателей.
Дальнейшая установка проводится в последовательности, обратной снятию.
