7.5. Топливный бак

Предупреждения
Топливный бак снимают снизу автомобиля. Для поддержки топливного бака используйте домкрат.
Даже в пустом топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность.

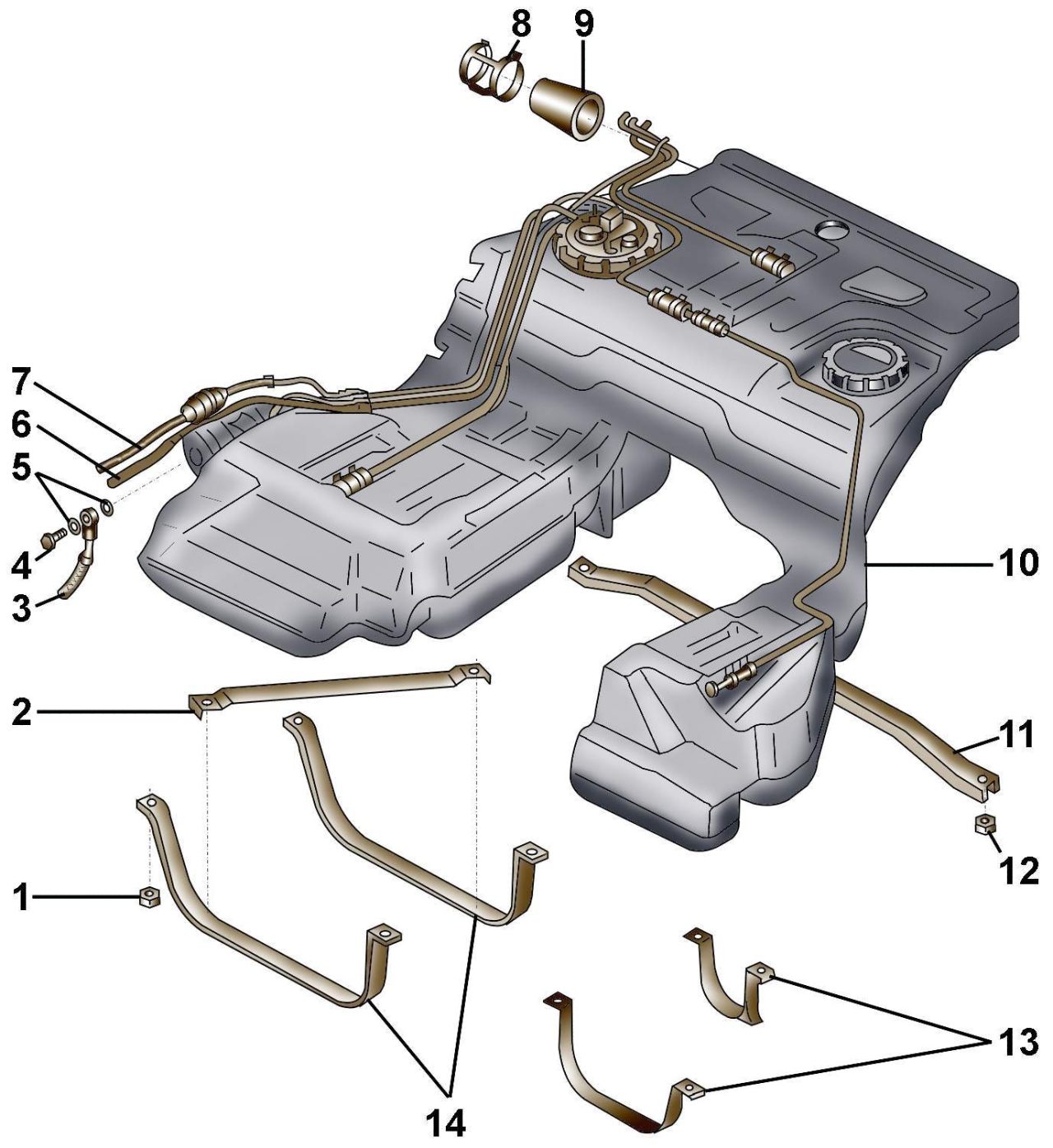

Топливный бак
Рис. 4.1–3. Топливный бак:1 – болт, 23 Н·м; 2 – диагональная поперечная лента; 3 – трубка подачи топлива; 4 – пустотелый болт,  23 Н·м; 5 – прокладки; 6 – трубка возврата топлива; 7 – трубка подачи топлива; 8 – двойной хомут крепления шланга, 9 – нижнее соединение шланга; 10 – топливный бак; 11 – поперечная балка; 12 – болт, 23 Н·м; 13, 14 – ленты для крепления топливного бака


При установке топливного бака обратите внимание на различную длину лент (рис. 4.1–3).

Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод ««массы»» от аккумуляторной батареи.
Слейте топливо из топливного бака.
Снимите кожухи датчика уровня топлива/ топливного насоса, расположенные с левой и правой стороны под ковровым покрытием багажника.
Отсоедините электрические разъемы от датчика уровня топлива/ топливного насоса и переместите их в сторону.
Снимите задние колеса.
Отвинтите четыре болта крепления поперечины, расположенной под глушителями.
Отвинтите гайки крепления муфт соединения труб системы выпуска и отсоедините заднюю секцию системы выпуска.
Снимите две термозащитные панели с двух сторон задней оси.
Снизу автомобиля отвинтите кожухи топливного бака с двух сторон автомобиля.
Отсоедините фиксаторы троса стояночного тормоза и переместите трос в сторону.

Переднеприводные автомобили
Используя специальное приспособление для сжатия пружин, поочередно сожмите пружины задней подвески и снимите их.
Установите под заднюю раму домкрат с опорной пластиной и поддержите раму домкратом.

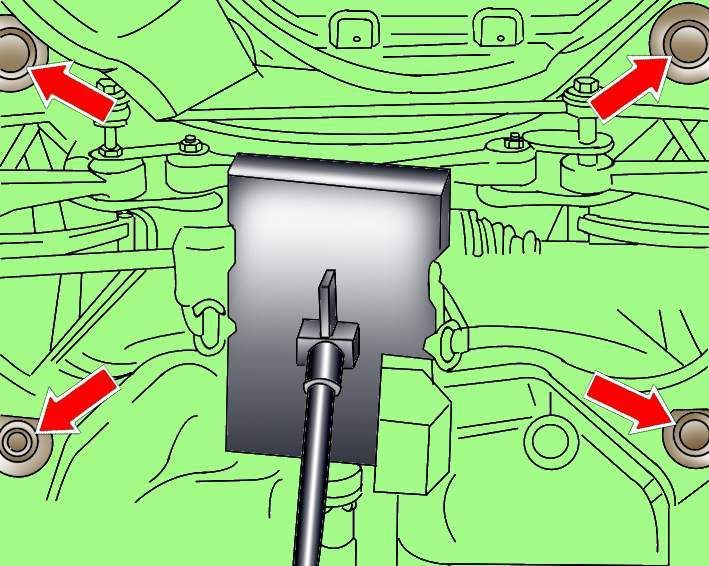

Установка домкрата и расположение болтов крепления нижней задней рамы
Рис. 4.1–4. Установка домкрата и расположение болтов крепления нижней задней рамы



Отвинтите четыре болта крепления нижней задней рамы (рис. 4.1–4).
Если топливный бак снимается на длительное время, то после его снятия закрепите нижнюю раму болтами.

Полноприводные автомобили
Снимите заднюю ось.

Все модели
Ослабьте крепление двойного хомута крепления нижнего шланга между топливным баком и трубкой подачи топлива, при этом нижний шланг должен остаться на топливном баке.

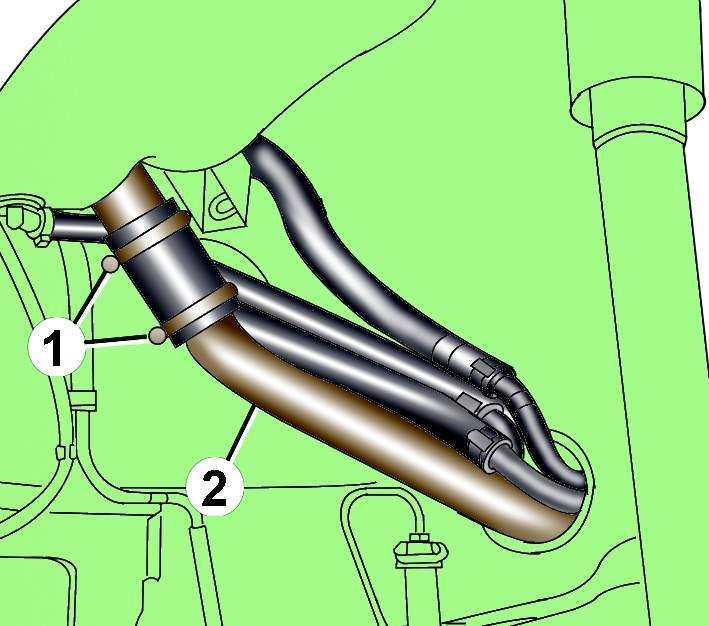

Расположение трубок топливного бака
Рис. 4.1–5. Расположение трубок топливного бака: 1 – хомуты крепления трубки, соединяющей расширительную камеру с трубкой подачи топлива; 2 – трубка подачи топлива



Ослабьте хомуты 1 (рис. 4.1–5) и отсоедините трубку, соединяющую расширительную камеру с трубкой подачи топлива, при этом соединительная трубка должна остаться на трубке подачи.
Промаркируйте остальные трубки топливного бака и отсоедините их.

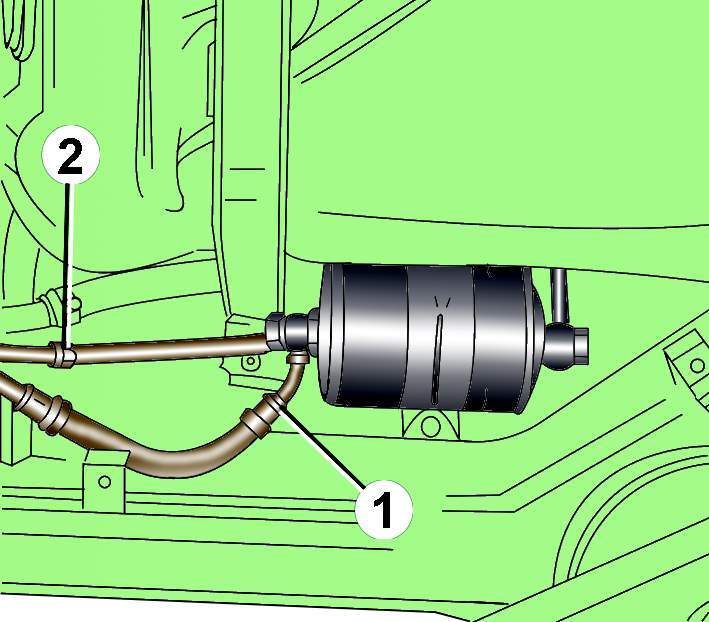

Расположение трубок подачи (1) и возврата (2) топлива около топливного фильтра
Рис. 4.1–6. Расположение трубок подачи (1) и возврата (2) топлива около топливного фильтра



Отсоедините трубку 1 (рис. 4.1–6) от топливного фильтра.
Отсоедините трубку 2 возврата топлива.
Отсоедините электрические разъемы с левой и правой стороны кронштейна поперечной балки для крепления топливного бака.
Отвинтите гайки и снимите поперечную балку.

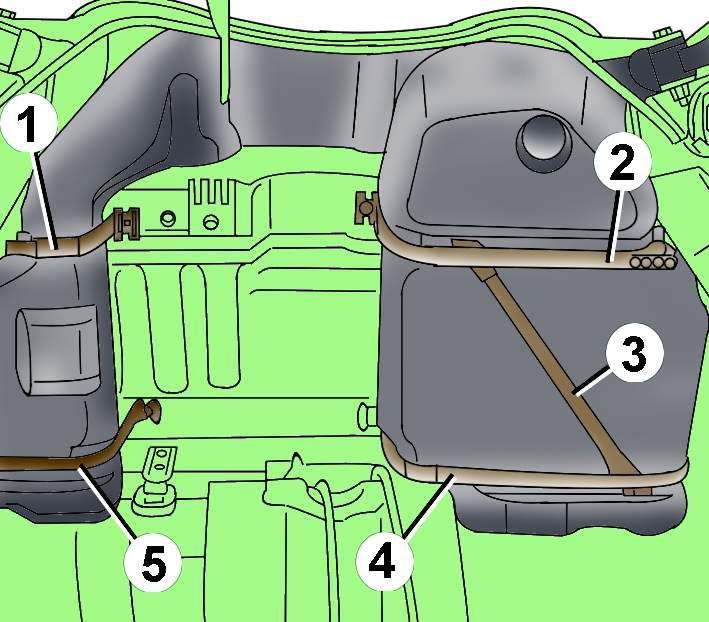

Расположение лент крепления топливного бака
Рис. 4.1–7. Расположение лент крепления топливного бака: 1, 2 – передние ленты; 3 – диагональная лента; 4, 5 – задние ленты для крепления топливного бака




Отвинтите передние ленты 1 и 2 крепления топливного бака (рис. 4.1–7).
Установите под правую секцию топливного бака домкрат с опорной пластиной и поднимите домкрат настолько, чтобы вес топливного бака воспринимался домкратом.
Отвинтите задние ленты 4 и 5 крепления топливного бака (рис. 4.1–7).
С помощником опустите топливный бак, при этом соблюдайте осторожность, чтобы не погнуть топливные трубки.
Отвинтите диагональную ленту.

Установка
Установка проводится в последовательности, обратной снятию.
Убедитесь, что тросы стояночного тормоза расположены правильно и закреплены фиксаторами.

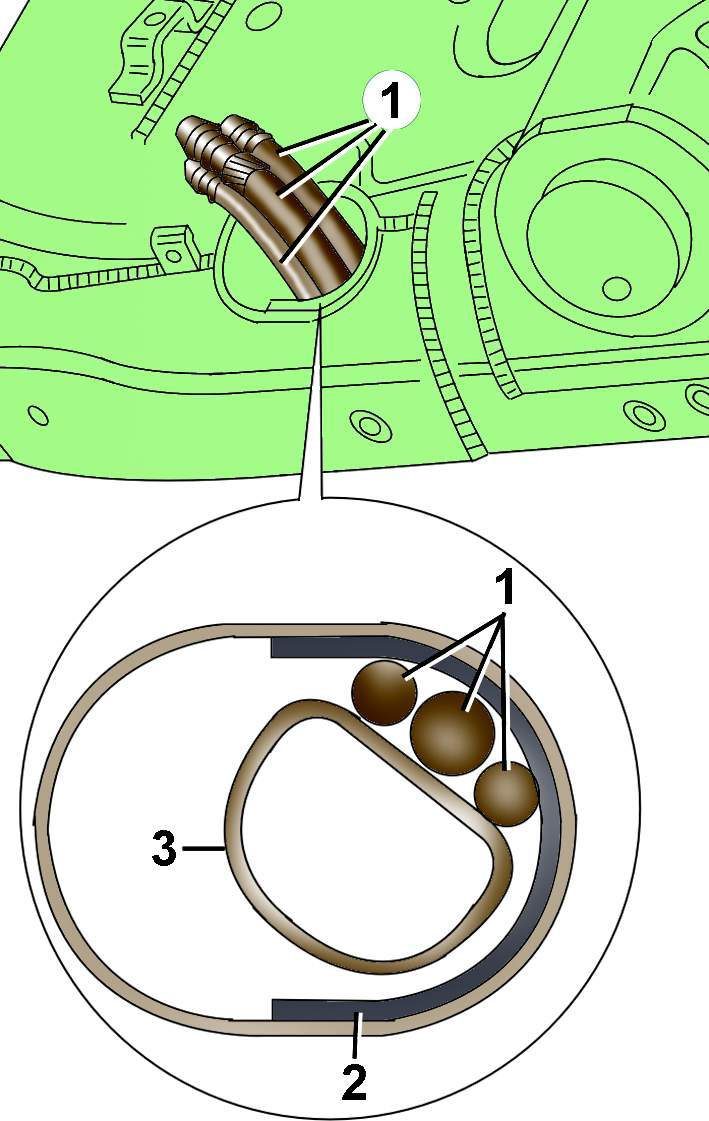

Расположение топливных трубок перед установкой топливного бака
Рис. 4.1–8. Расположение топливных трубок перед установкой топливного бака: 1 – топливные трубки, идущие к топливному баку;
2 – гибкий установочный элемент; 3 – наливная горловина



Проверьте, чтобы топливные трубки, идущие к топливному баку через отверстие в кузове, были расположены, как показано на рисунке 4.1–8.
Подсоедините провод «массы» к аккумуляторной батарее.
Пустите двигатель и проверьте герметичность системы питания.
Включите радиоприемник и введите в него код.
