3.1.3. Основные регулировки карбюраторов

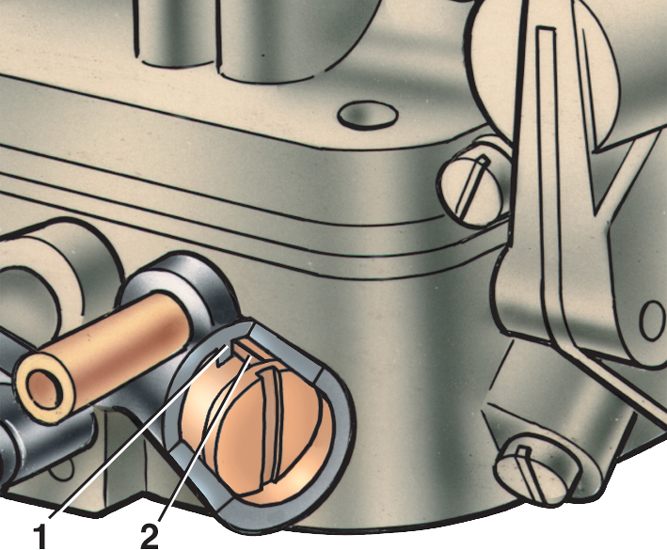

Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ-2141

1 – ограничительная втулка винта количества смеси;

2 – ограничительная втулка винта качества смеси

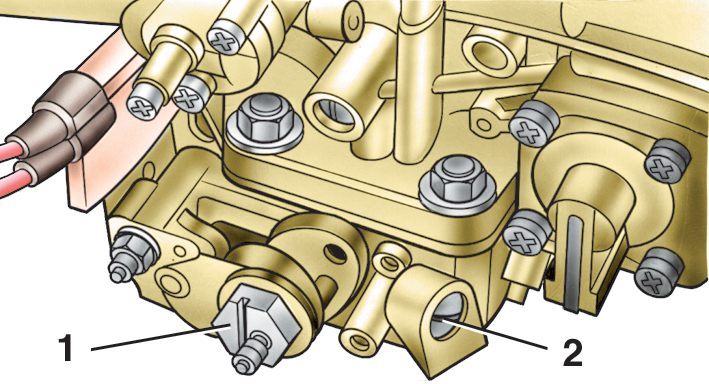

Регулировочные элементы системы холостого хода карбюраторов ДААЗ-2140-50 и ДААЗ-2140-70

1 – корпус ЭПХХ;

2 – ограничительная втулка винта качества смеси

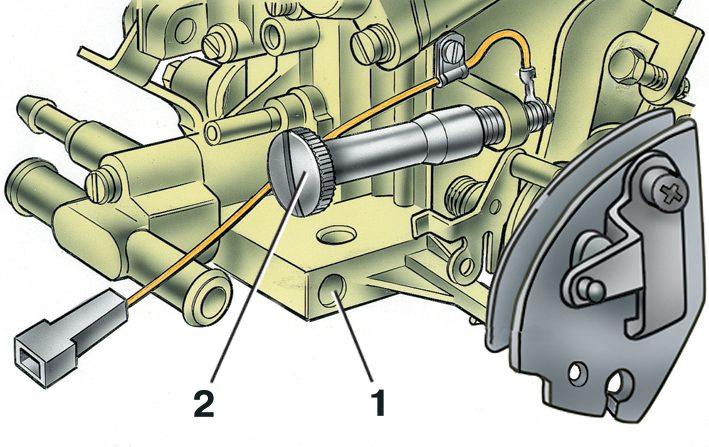

Регулировочные элементы системы холостого хода карбюраторов ДААЗ-21041 и ДААЗ-21041-10

1 – заглушка отверстия винта качества смеси;

2 – датчик-винт

Регулировка частоты вращения коленчатого вала на режиме
холостого хода с контролем токсичности осуществляется при пробеге нового автомобиля 1,5 тыс. км и в дальнейшем через каждые 15 тыс. км.

ДВИГАТЕЛЬ МОДЕЛИ 2106

Двигатель автомобиля должен быть отрегулирован на минимальную частоту вращения коленчатого вала (850±50) мин-1 и на содержание в отработавших газах окиси углерода СО не более 1,5 %, а углеводородов СН – не более 1200 млн-1.

Полную регулировку системы холостого хода карбюратора нужно проводить только на станции технического обслуживания автомобилей согласно периодичности, указанной в сервисной книжке. Самостоятельно разрешается осуществлять только подрегулировку системы холостого хода в пределах, определяемых ограничительными втулками 1 (см. рис. Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ 2141) и 2 винтов количества и качества смеси. Попытки повернуть втулки на большой угол приведут к их разрушению. В этом случае за повышенное содержание в отработавших газах окиси углерода СО и углеводородов СН перерасход топлива завод ответственности не несет.

Подрегулировку надо проводить на прогретом двигателе с температурой охлаждающей жидкости не ниже 80° С, с отрегулированными тепловыми зазорами в механизме привода клапанов, правильной установкой угла опережения зажигания, при полностью открытой воздушной заслонке и установленным сезонным регулятором подачи воздуха в положение для забора воздуха «летом».

Подрегулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть до упора ограничительную втулку 2 винта качества смеси.
2. Ограничительной втулкой 1 винта количества смеси установить по тахометру частоту вращения коленчатого вала (850±50) мин-1.
3. Проверить правильность регулировки системы холостого хода, для чего резко нажать на педаль управления дроссельными заслонками и отпустить ее – двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при уменьшении ее до минимального значения на режиме холостого хода не должен останавливаться. Если двигатель останавливается, необходимо увеличить частоту вращения коленчатого вала ограничительной втулкой 1 винта количества смеси в пределах ограничителя.

Полная регулировка холостого хода с контролем токсичности выхлопных газов осуществляется винтами количества смеси и качества смеси, находящимися под ограничительными втулками 1 и 2 (см. рис. Ограничительные втулки на винтах регулировки системы холостого хода карбюратора ДААЗ-2141) в следующей последовательности:

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять ограничительные втулки с винтов количества и качества смеси, отвернув их до момента разрушения, и удалить обломанные части.
2. На работающем двигателе (не меняя положения винта качества) вращением винта количества установить частоту вращения коленчатого вала двигателя в пределах 850–900 мин-1 по тахометру.

Предупреждение

Поворот винта по часовой стрелке ведет к уменьшению частоты вращения.


3. Винтом качества установить содержание окиси углерода в отработавших газах в пределах 0,8–1,3% по газоанализатору с пробоотборным устройством, установленным в выпускную трубу автомобиля.

Предупреждение

Поворот винта качества по часовой стрелке ведет к уменьшению содержания окиси углерода в отработавших газах.


4. Корректируя регулировку карбюратора винтами количества и качества, обеспечить устойчивую работу двигателя на холостом ходу при частоте вращения коленчатого вала 850–900 мин-1 и содержание окиси углерода в отработавших газах не более 1,5%.
5. Установить ограничительные втулки на винты количества и качества смеси (1 – упор в отверстии, 2 – упор на ограничительной втулке).
7. Ограничительная втулка 2 устанавливается только на винт качества.

ДВИГАТЕЛИ МОДЕЛЕЙ 331 И 3317 С КАРБЮРАТОРАМИ ТИПА "ОЗОН"

Регулировка частоты вращения коленчатого вала на режиме холостого хода с контролем токсичности осуществляется аналогично регулировке на двигателе мод. 2106 за исключением:

 – установка частоты вращения коленчатого вала (850±50) мин-1 осуществляется корпусом 1 ЭПХХ (см. рис. Регулировочные элементы системы холостого хода карбюраторов ДААЗ-2140-50 и ДААЗ-2140-70), при этом поворот корпуса по часовой стрелке ведет к увеличению частоты вращения;
 – ограничительная втулка 2 устанавливается только на винт качества.

ДВИГАТЕЛИ МОДЕЛЕЙ 331 И 3313 С КАРБЮРАТОРАМИ ТИПА "СОЛЕКС"

Регулировка частоты вращения коленчатого вала на режиме холостого хода с контролем токсичности осуществляется аналогично вышеизложенным регулировкам за исключением:

 – установка частоты вращения коленчатого вала (850±50) мин-1 осуществляется датчиком-винтом 2 (см. рис. Регулировочные элементы системы холостого хода карбюраторов ДААЗ-21041 и ДААЗ-21041-10), при этом заворачивание этого винта ведет к увеличению частоты вращения;
 – предохранительная пластмассовая заглушка 1 винта качества запрессована в отверстие корпуса карбюратора и может быть удалена с помощью какого-либо острого предмета (например, шила); при этом она повреждается и после окончания регулировки должна быть заменена новой.
