6.2. Задняя подвеска

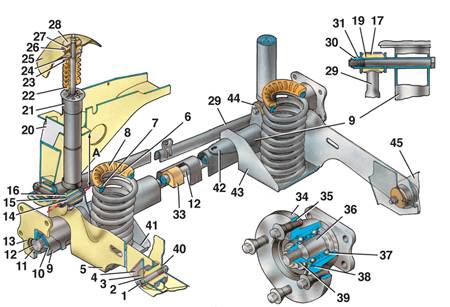

Задняя подвеска автомобиля

1 – болт;
2 – втулка сайлент-блока;
3 – сайлент-блок рычага задней подвески;
4 – кронштейн рычага задней подвески;
5 – рычаг задней подвески;
6 – пружина задней подвески;
7 – обойма прокладки пружины;
8 – прокладка пружины задней подвески;
9 – балка задней подвески;
10 – штифт;
11 – втулка фланца балки задней подвески;
12 – штанга стабилизатора задней
подвески;
13 – фланец балки задней подвески;
14 – болт;
15 – распорная втулка кронштейна;
16 – втулка амортизатора;
17 – сайлент-блок поперечной штанги;
18 – болт;
19 – втулка сайлент-блока;
20 – кронштейн поперечной штанги;
21 – амортизатор задней подвески;
22 – буфер сжатия амортизатора;
23 – обойма подушки нижняя;
24 – подушка амортизатора нижняя;

25 – кузов;
26 – обойма подушки средняя;
27 – подушка амортизатора верхняя;
28 – обойма подушки заднего амортизатора верхняя;
29 – поперечная штанга задней подвески;
30 – втулка;
31 – гайка;
32 – болт;
33 – резиновая втулка штанги стабилизатора;
34 – ступица заднего колеса;
35 – болт крепления колеса;
36 – цапфа ступицы;
37 – подшипник ступицы;
38 – стопорное кольцо;
39 – гайка ступицы;
40 – гайка;
41 – чашка пружины;
42 – усилитель балки;
43 – кронштейн левой чашки пружины;
44 – кронштейн амортизатора;
45 – кронштейн рычага;
А – расстояние между лонжероном и осью головки болта

Задняя подвеска – зависимая, с поперечной балкой, к которой приварены продольные рычаги, с поперечной направляющей штангой, витыми цилиндрическими пружинами, стабилизатором торсионного типа и телескопическими гидравлическими амортизаторами.

На штоке амортизатора снаружи установлен резиновый буфер 22 хода сжатия подвески, а внутри – полиуретановый ограничитель хода отбоя.

Конструкция амортизатора унифицирована с двухтрубными амортизаторами передней и задней подвесок автомобиля “Москвич-2140”. Отличия заключаются в длине и ходе, конструкции присоединительных мест, величинах сил сопротивления, наличии буферов отбоя и сжатия. Кроме того, у амортизатора отсутствует защитный кожух, так как амортизатор установлен в нише брызговика кузова, защищающего его шток от загрязнения и повреждений.

При движении автомобиля задним ходом во избежание повреждения рычагов и балки задней подвески следует соблюдать осторожность – не допускать удара балкой о препятствия, избегать наезда задними колесами с ударом на препятствия типа бортового камня и попадания задних колес в глубокие выемки на дороге.

При вытаскивании застрявшего автомобиля (грязь, глубокая колея и т.п.) не следует использовать поперечную штангу и балку задней подвески для крепления тросов или канатов.

При вывешивании задней части автомобиля не следует упирать домкрат и подставлять опоры под среднюю, не имеющую усилителей часть балки задней подвески.

В ступице заднего колеса установлен так же, как и в ступице переднего колеса, несмазываемый двухрядный радиально-упорный шариковый подшипник 2141-3104020 (6-256907Е1017) с двусторонним уплотнением, но меньшей размерности. Как вариант может быть установлен двухрядный радиально-упорный роликовый подшипник 2141-3104020-01 (6У-537907С17). По внутреннему и наружному кольцу посадка осуществляется с натягом. Подшипник затягивается на хвостике цапфы гайкой с заминаемым буртиком: момент затяжки 140–160 Н·м (14–16 кгс·м).

Условия работы подшипника заднего колеса аналогичны условиям работы подшипника ступицы переднего колеса.

Без необходимости не следует выпрессовывать подшипник из ступицы, так как выпрессовка ведет к повреждению подшипника.

Техническая характеристика задней подвески

Ход сжатия подвески от положения, соответствующего нагрузке в кузове, равной массе четырех человек (по 70 кг) без груза багажа, при отсутствии ограничителей (буферов сжатия), мм
115
Полный ход подвески при отсутствии ограничителей сжатия и отбоя, мм
260
