12.3.15. Снятие и установка облицовки двери

Здесь описывается снятие облицовки передней двери. Процесс снятия облицовки задней двери аналогичен. Отличия описаны в конце Раздела.

СНЯТИЕ

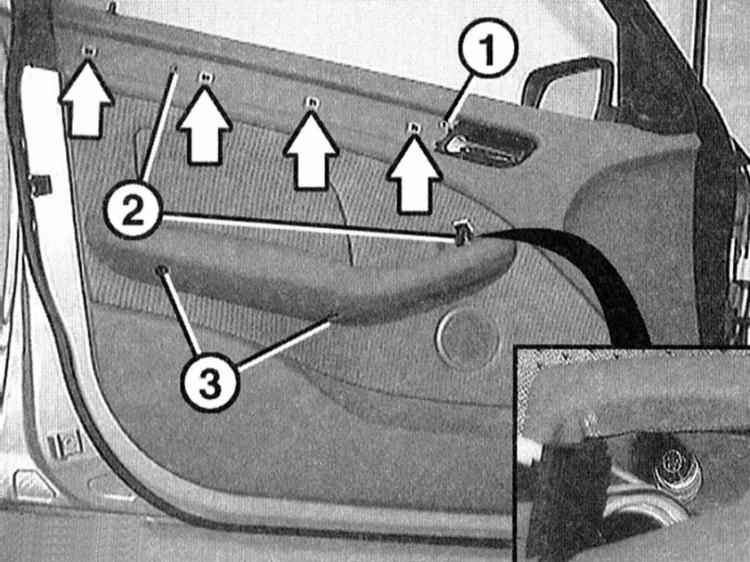

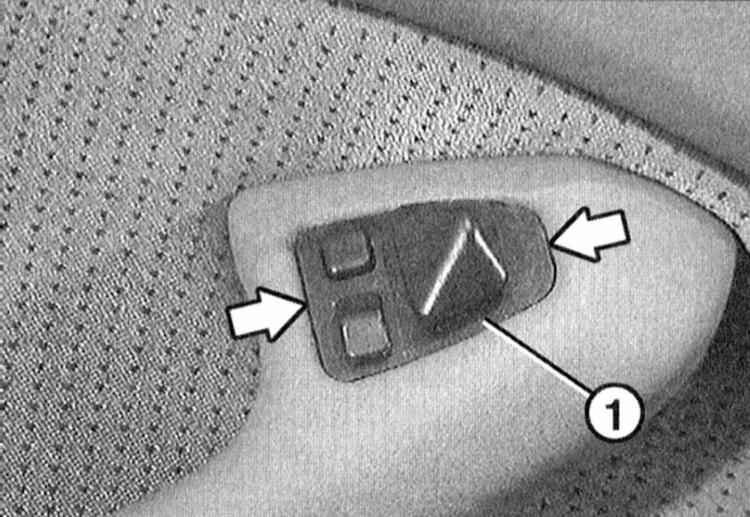

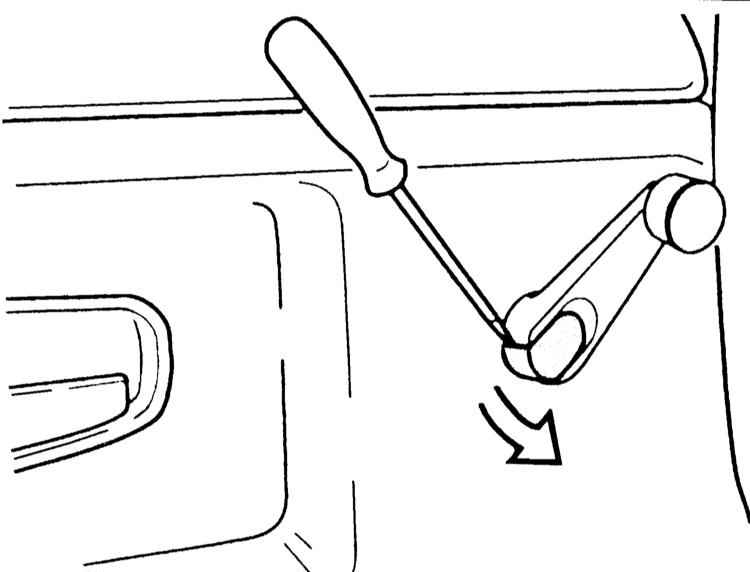

1 Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке. В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО. 2 Изолируйте отрицательный полюс на аккумуляторной батареи, чтобы исключить случайный контакт с ним. 3 Снимите наверх с помощью двух небольших отверток выключатель зеркала -1-. При этом отвертки ставятся в точках, показанных на иллюстрации стрелками. Расстыкуйте два штекерных соединения и снимите выключатель зеркала. 4 Снимите пальцами козырек -1- с двери с задней торцевой стороны. При этом снимать начинайте с заднего торца. Козырек закреплен четырьмя зажимами. 5 Выверните винты (1/2/3) отверткой Torx Т20. Винт -1- длиннее других. Стрелки - опоры для верхнего козырька. 6 Отожмите облицовку от двери и отсоедините в точках -1-. Для отжатия используйте пластмассовый клин, например, HAZET 1965-20. 7 Оттяните облицовку вверху от двери и отсоедините в точках -2- из скоб, начиная с стороны петель. 8 Поднимите облицовку двери через стопорную кнопку. 9 Отсоедините трос внутреннего привода двери. Для этого откройте рычаг внутреннего привода двери. В этом положении отсоедините белый пластмассовый зажим -1- и снимите трос -2- назад с приводного рычага. 10 С обратной стороны облицовки расстыкуйте разъем громкоговорителя. Отсоедините два крепления кабеля и протяните электрические провода. 11 Снимите облицовку двери. 12 Проверьте зажимы облицовки двери, при необходимости замените. Перед снятием подушки безопасности обязательно ознакомьтесь с правилами безопасности в отношении подушки, обратитесь к Разделу Рулевое управление с гидроусилителем (сервоуправление). 13 Отверните три болта крепления -3- боковой подушки безопасности -1-. С обратной стороны расстыкуйте разъем желтого цвета и снимите подушку безопасности. Болты крепления покрыты средством для фиксации резьбовых соединений и их необходимо заменить. 14 Отсоедините по контуру крышку -1- от двери. Для этого потяните ее немного пальцами, затем пластмассовым клином отожмите клеевой валик на двери. Особенно осторожно действуйте в нижней и передней части -А-. Поврежденную крышку двери необходимо заменить.

УСТАНОВКА

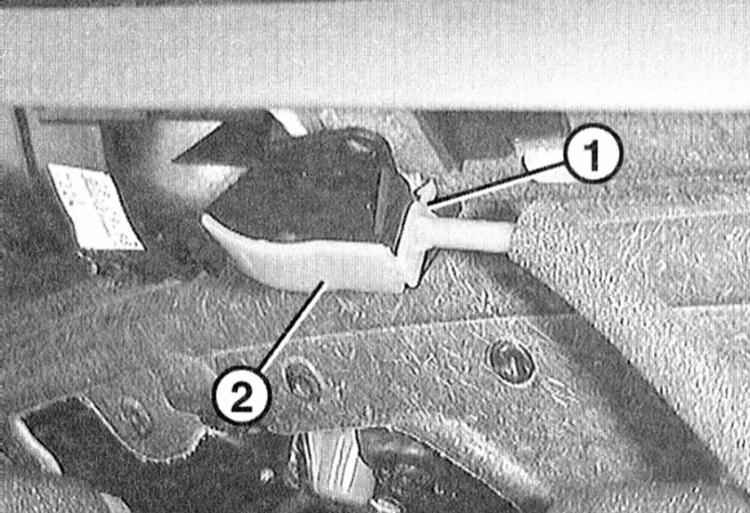

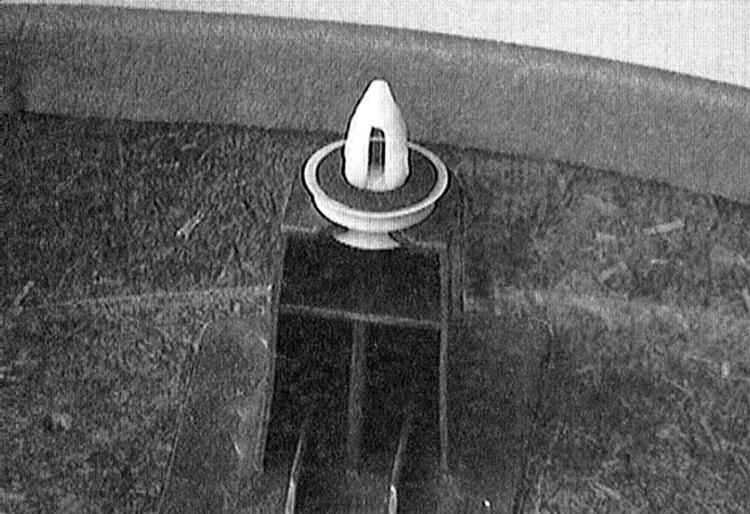

15 Тщательно наклейте крышку на вырез двери. При этом следите за тем, чтобы она совпала с отверстиями. Следите за тем, чтобы не повредить крышки двери, в противном случае в автомобиле будет сквозняк. Клеевая масса должна быть нанесена по контуру. При необходимости следует восстановить клеевой уплотнение с помощью бутилового шнура BMW. 16 Проверьте, отсоединен ли отрицательный кабель (-) аккумуляторной батареи. Если нет, отсоедините его при выключенном зажигании. 17 Установите на место боковую подушку безопасности. Для этого состыкуйте разъем желтого цвета с обратной стороны и зафиксируйте его так, чтобы был слышен отчетливый щелчок. Проверьте надежность фиксации штекерного соединения. Закрепите боковую подушку безопасности тремя новыми винтами моментом 8.5 Н•м. 18 Проверьте надежность крепления зажимов -1- облицовки двери, при необходимости замените. 2 – опоры верхних скоб. 19 Протяните с обратной стороны облицовки электрические провода. Зафиксируйте кабели и состыкуйте разъем громкоговорителя. При необходимости закрепите штекер привода зеркала клейкой лентой в вырезе облицовки двери. 20 Соедините трос внутреннего привода двери в рычаге. При этом зажим вставьте спереди, прижмите сзади и зафиксируйте крючок. 21 Приподнимите облицовку двери над кнопкой фиксации. 22 Установите облицовку сверху у скоб и прижмите. При необходимости прихлопните ладонью. 23 Выставьте облицовку над отверстиями пластмассовых зажимов и осторожно прихлопните ладонями. 24 Закрепите винтами (1/2/3) облицовку двери. При этом следите за тем, чтобы более длинный винт был ввернут в точке -1-. 25 Вставьте верхний козырек с четырьмя зажимами в опорные элементы и прижмите. При необходимости осторожно прихлопните ладонями. 26 Состыкуйте разъем выключателя зеркала и вдавите выключатель в отверстие облицовки двери. Во время присоединения аккумуляторной батареи в автомобиле не должны находиться люди 27 Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы. Отличия для облицовки задней двери Автомобили с электрическим стеклоподъемником: 28 Снимите вверх выключатель стеклоподъемника у переключателя. Автомобили без электрического стеклоподъемника: 29 Снимите козырек вместо выключателя стеклоподъемника с помощью двух небольших отверток. 30 Снимите рукоятку стеклоподъемника. Для этого: - Снимите отверткой козырек (стрелка на иллюстрации). - Выверните находящийся под ним винт. - Снимите рукоятку стеклоподъемника с оси вместе с шайбой.
