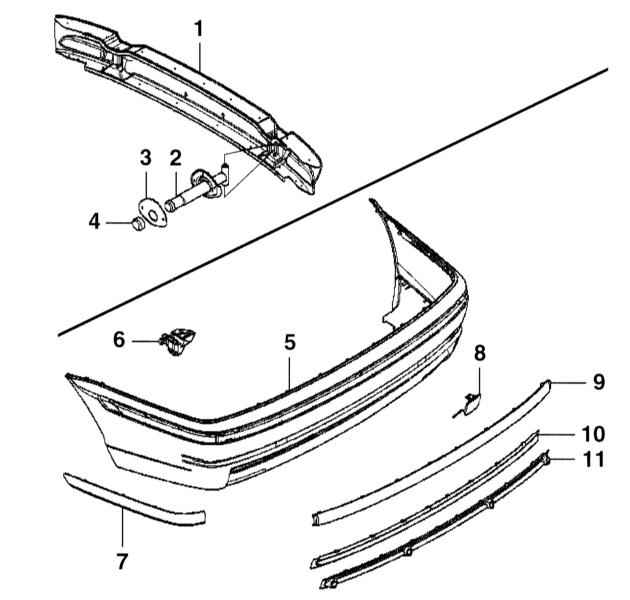

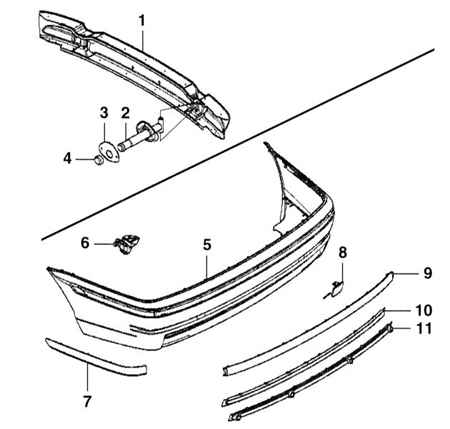

12.3.3. Снятие и установка заднего бампераЗадний бампер
 |
| 1 — балка бампера
2 — амортизатор
3 — уплотнительная прокладка
4 — крышка
5 — облицовка бампера
6 —
опора боковой стенки левая | 7 — планка левая
8 — крышка отверстия для буксировки
9 — планка центральная
10 — козырек
нижний
11 — козырек нижний, для моделей с предупреждением об опасном сближении
при парковке (PDC) |
Передний бампер выполнен таким образом,
что он выдерживает без повреждений лобовое столкновение при скорости 4 км/час.
При этом энергия удара воспринимается через находящуюся внутри алюминиевую балку
и два гидравлических амортизатора.
| |
 |

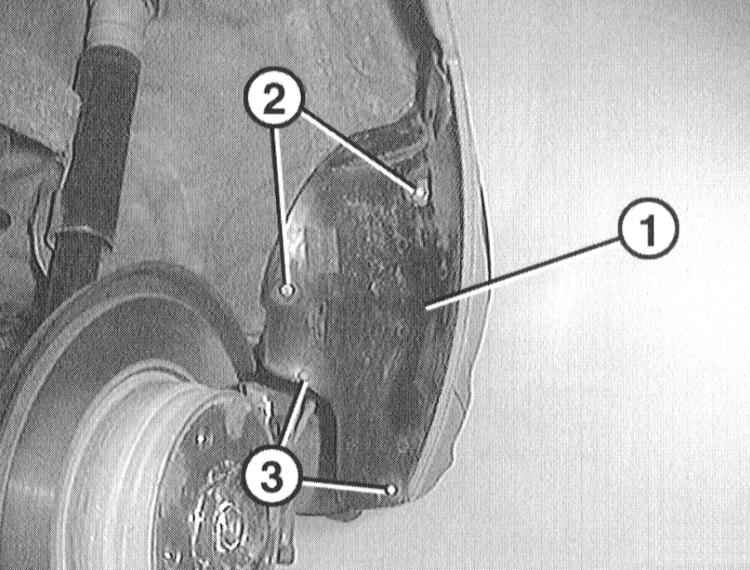

1 Снимите слева и справа задние козырьки арок колес -1-. Для этого выверните
два болта -2-. Выньте отверткой штифты -3-, затем снимите зажимы. После этого
выньте козырьки сбоку у бампера. | 2 Откройте багажник и снимите
левую боковую облицовку, обратитесь к Разделу Снятие и установка
облицовки задней панели.
3 Модели 316i, 318i: Снимите правую боковую
облицовку и выньте правый карман, обратитесь к Разделу Снятие
и установка облицовки задней панели.
4 Модели 320d, 320i, 323i, 328i:
Снимите крышку аккумуляторной батареи, обратитесь к Разделу Снятие
и установка аккумуляторной батареи.
 |
5 Отверните три гайки крепления бампера слева и справа ключом на 13 мм. Предварительно
снимите крышку верхней гайки. |
 |
6 У автомобилей с системой предупреждения об опасном сближении при парковке
снимите крышку -1-. При этом сначала снизу отсоедините стопорные лапки, а затем
потяните назад оставшуюся часть козырька и отсоедините ее в точках -3-. Расстыкуйте
штекерные соединения ультразвуковых преобразователей и снимите козырек. Отсоедините
слева внизу держатель кабеля. | 7 Выньте бампер с помощью
ассистента. | |
| |
| 8 Если необходимо, скомплектуйте
бампер. |
 |

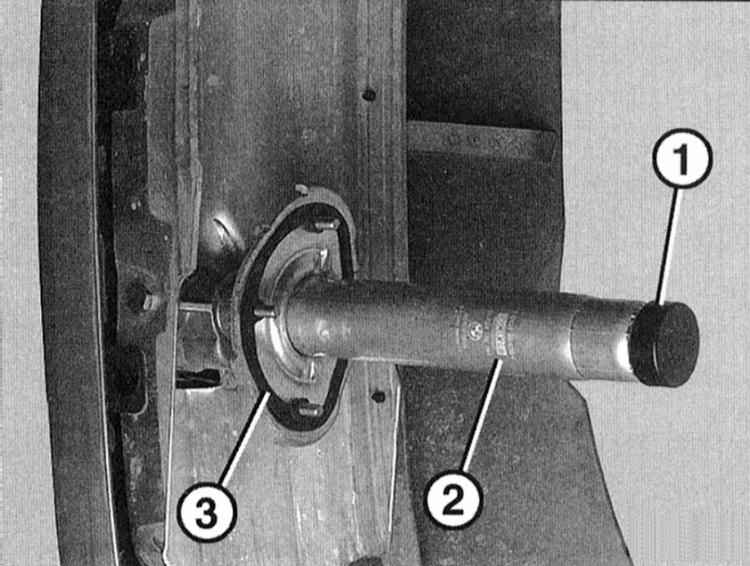

9 Если необходимо, наденьте на амортизатор -2- пластмассовую крышку -1- и уплотнение
-3-. Крышка при снятии часто остается в опоре амортизатора. | 10
Вставьте бампер с помощью ассистента в боковые направляющие и сместите вперед,
прижмите сбоку переднюю часть и сместите вперед до упора.
11 У автомобилей
с системой предупреждения об опасном сближении при парковке закрепите слева снизу
держатель кабеля. Состыкуйте штекерные соединения ультразвуковых преобразователей
и закрепите козырек.
12 Немного приподнимите бампер сзади, выставьте его параллельно
кузову и закрепите моментом 20 Н•м. Расстояние между бампером и кузовом должно
составлять 5 ± 1 мм.
13 Высота бампера регулируется при снятом амортизаторе
путем вращения пластмассовой вставки с внутренним шестигранником в амортизаторах.
14 Установите на место крышки верхних гаек крепления.
15 Вставьте задние козырьки
арок колес слева и справа и закрепите их. Вставьте две заклепки и вдавите до упора
штифты.
16 Модели 320d, 320i, 323i, 328i: Установите на место крышку
аккумуляторной батареи, обратитесь к Разделу Снятие и установка
облицовки задней панели.
17 Модели 316i, 318i: Установите правую
боковую облицовку и правый карман, обратитесь к Разделу Снятие
и установка облицовки задней панели.
18 Установите левую боковую облицовку,
обратитесь к Разделу Снятие и установка облицовки задней
панели. | |
|
|
