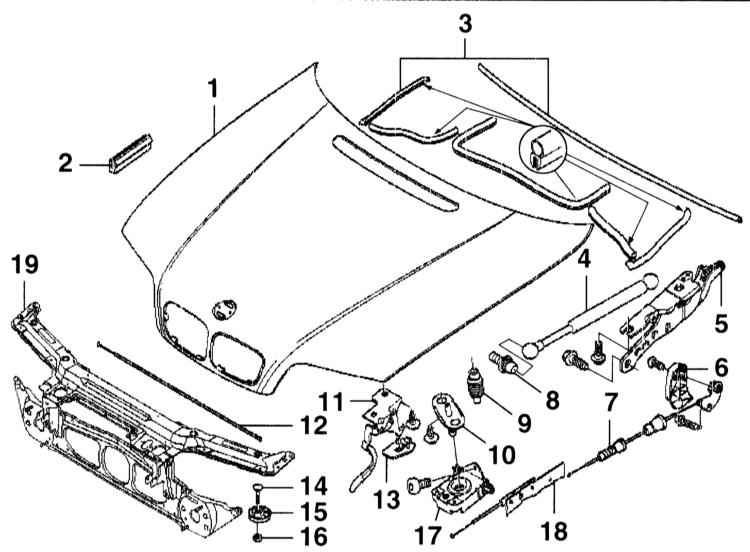

12.3.7. Снятие и установка капотаКапот, петли, газонаполненный амортизатор и привод капота
 |
|
1 — капот
2 — боковое уплотнение
3 — уплотнения задние
4 — газонаполненный амортизатор
5 — петля левая
6 — рычаг привода
7 — привод капота задний
8 — шаровая опора
9 — упор
10 — цапфа замка
|
11 — фиксатор
12 — привод капота центральный
13 — опора для крючка
14 — винт М6 x 35
15 — эксцентрик
16 — гайка с шайбой
17 — замок капота
18 — привод капота боковой
19 — поперечина передняя
|
|
|
|
1 Расстыкуйте разъем форсунок стеклоомывателя.
2 Разъедините шланговое соединение форсунок стеклоомывателя.
 |

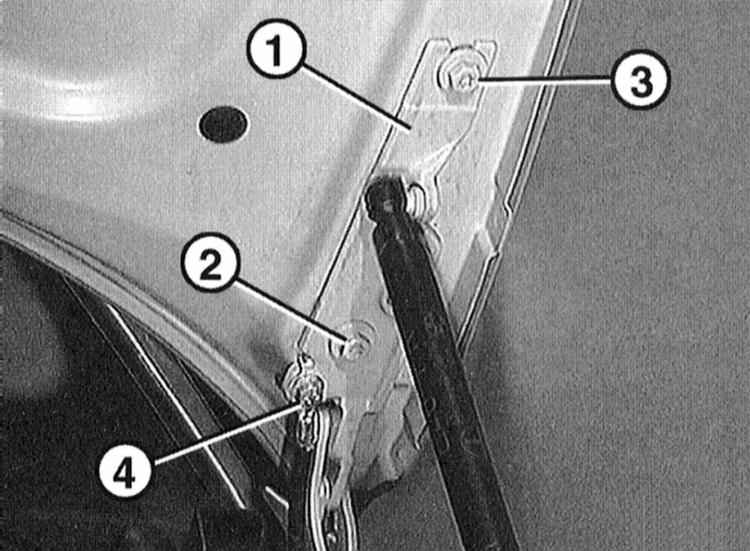

3 Маркируйте положение петли -1- на капоте, для чего обведите
петлю фломастером.
|
4 Подоприте капот или попросите ассистента подержать.
5 Выверните болт -2- слева и справа, ослабьте болт -3-.
6 Отсоедините на левой петле кабель массы -4-.
7 Снимите капот с помощью ассистента.
|
|
|
|
|
8 Установите капот с помощью ассистента, вверните болты -2-, не
затягивая их.
9 Выставьте капот в соответствии с нанесенной маркировкой и затяните
болты крепления.
10 Если капот заменялся на новый, подгоните его.
|
|
|
|
