6.5.6. Снятие и установка генератораАвтомобиль имеет генератор переменного тока. Привод генератора осуществляется
от коленчатого вала через клиновой ремень. В зависимости от модели автомобиля
и оборудования могут устанавливаться генераторы различной мощности. Мощность приведена
на табличке, укрепленной на генераторе.
 |
Если позднее на автомобиле устанавливается дополнительное оборудование,
необходимо проверить, достаточна ли мощность установленного генератора.
При необходимости следует установить генератор более высокой мощности.
|
Так как аккумуляторная батарея может заряжаться только от генератора, переменное
напряжение генератора преобразуется выпрямителем в постоянное с помощью платы
диодов. Регулятор напряжения изменяет ток зарядки посредством включения и выключения
тока возбуждения в соответствии со степенью заряженности аккумуляторной батареи.
Одновременно регулятор поддерживает постоянным рабочее напряжение около 14 В,
независимо от числа оборотов.
|
|
Генератор является сменной частью. Поврежденный генератор при покупке
нового или отремонтированного генератора принимается изготовителем в зачет.
Старый генератор необходимо при этом сдавать.
|
|
|
|
1 Отсоедините отрицательный кабель (-) аккумуляторной батареи при
выключенном зажигании. Батарея находится в багажном отсеке позади
крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается
в двигательном отсеке.
|
|
В результате отключения аккумуляторной батареи стираются данные
из памяти неисправностей некоторых приборов управления. При
необходимости перед отключением батареи следует считать данные
памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.
|
2 Закройте отрицательный полюс батареи, чтобы исключить возможность
случайного контакта.
3 Модели 316i, 318i, 320i, 323i, 328i: снимите коробку воздушного
фильтра на всасывании, обратитесь к Разделу Снятие и установка воздушного фильтра двигателя.
4 Модели 320i, 323i, 328i с кондиционером: Отсоедините вентилятор
с вязкостной муфтой от насоса охлаждающей жидкости, обратитесь к
Разделу Снятие и установка вентилятора с вязкостной муфтой.
5 Модели 320d: Снимите жалюзи радиатора, обратитесь к Разделу Снятие и установка радиатора.
6 Модели 320d: Перед снятием клинового ремня ослабьте три
болта крепления на шкиве насоса гидроусилителя руля, не отворачивая
их. После снятия клинового ремня отсоедините шкив. Насос гидроусилителя
руля обратитесь к Разделу Снятие и установка насоса гидроусилителя.
7 Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
 |

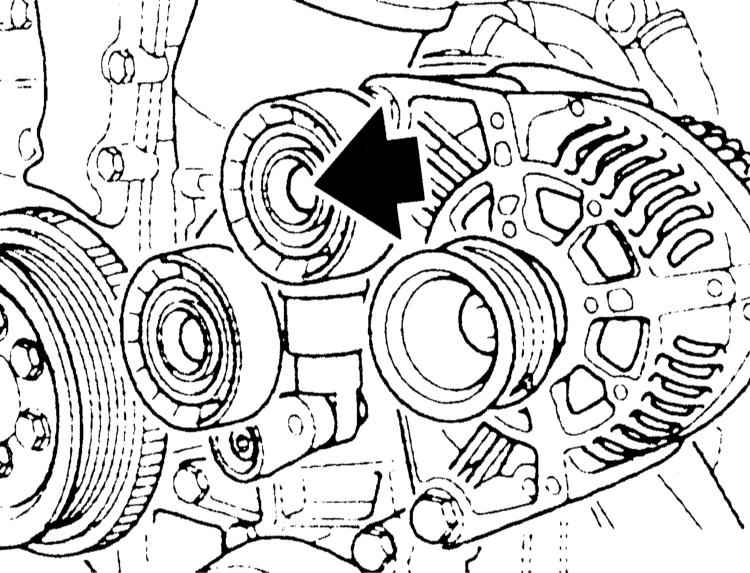

8 Отсоедините и снимите верхний отклоняющий ролик.
|
9 Отсоедините позади генератора вентиляционный шланг, если он имеется.
 |
10 Отверните с обратной стороны генератора защитный колпачок.
Если имеются крышки гаек присоединений, снимите их.
|

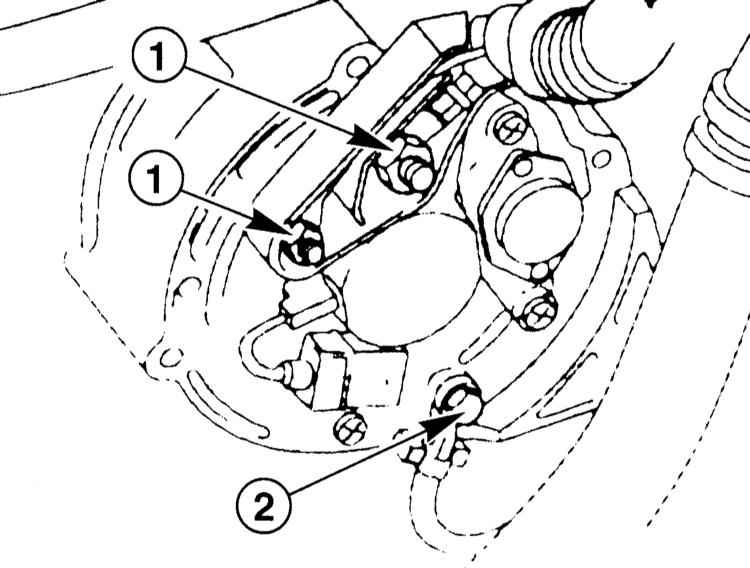

11 Снимите крышку. Отверните гайки -1- и снимите толстый кабель присоединения
В+ и тонкий D+. У двигателя 320i, 323i, 328i расстыкуйте разъем клеммы
D+ с обратной стороны генератора, вдавив при этом проволочный фиксатор.
12 Отверните болт -2- присоединения отрицательного кабеля.
 |

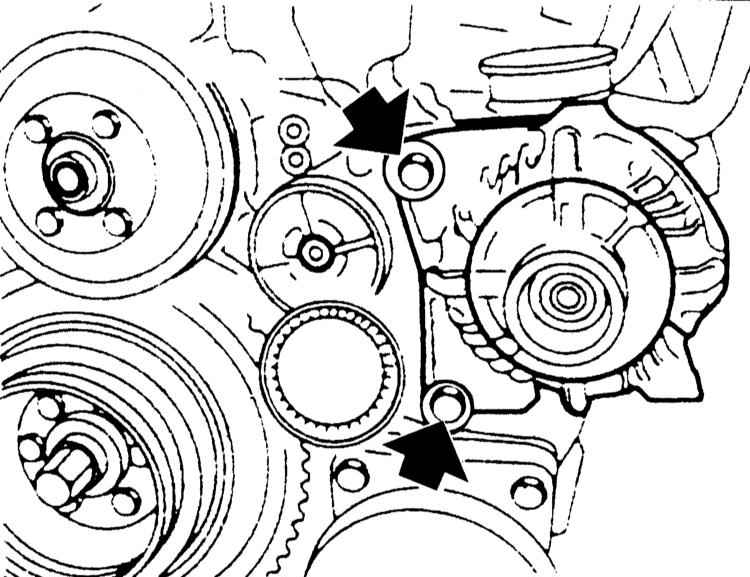

13 Отверните болты крепления (стрелки на иллюстрации) и снимите
генератор.
|
|
|
|
|
 |

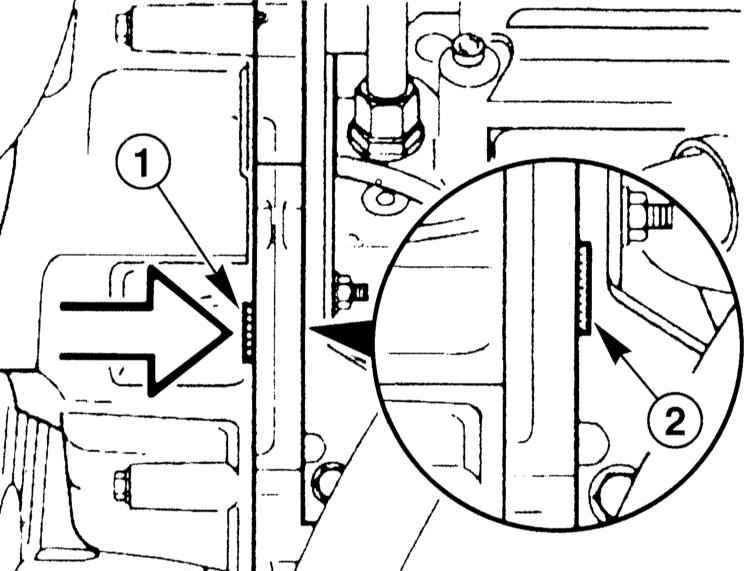

14 Модели 316i, 318i: Для облегчения установки генератора
нажмите втулки -1- на балке двигателя в положение -2-.
|
 |
15 Закрепите генератор, завернув болты крепления моментом
45 Н•м.

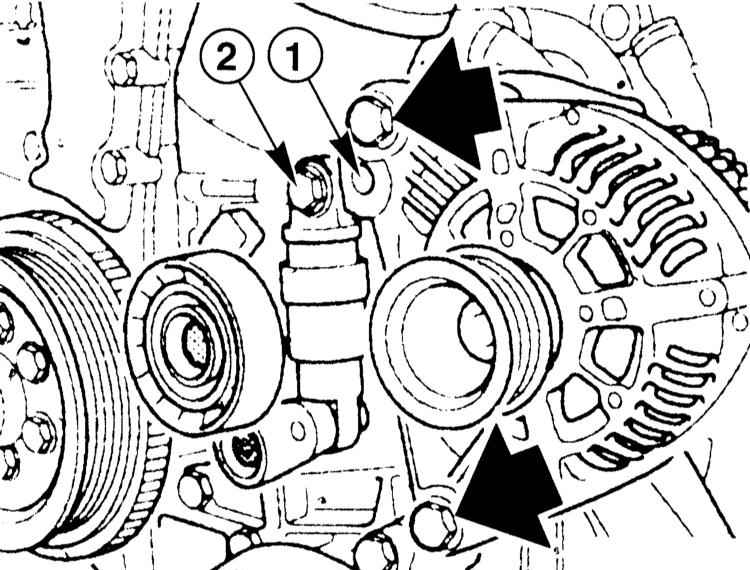

Указание для 316i, 318i: 1 – резьба для отклоняющего
ролика при гидравлическом натяжителе клинового ремня. Если
установлен - резьба -1- не используется.
|
 |
16 Закрепите верхний отклоняющий ролик.
|
|

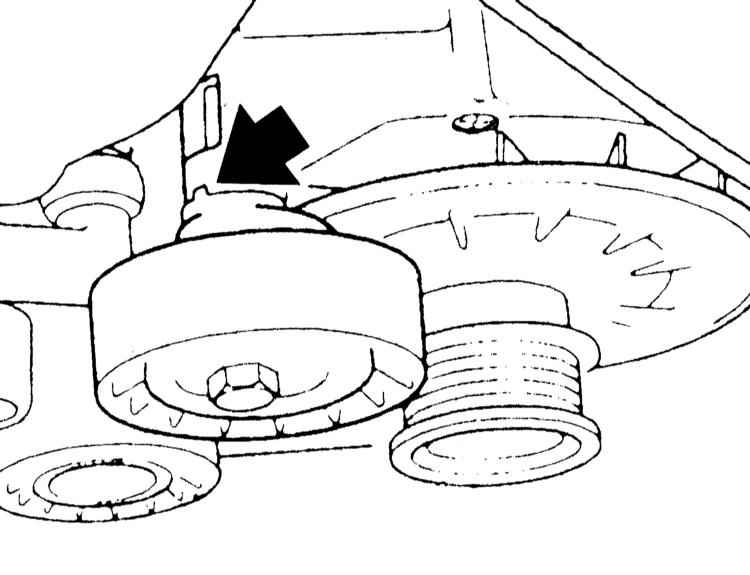

У двигателя 320i, 323i, 328i стопор от проворачивания
на держателе отклоняющего ролика должен войти в паз
(стрелка на иллюстрации) на генераторе.
|
|
17 Закрепите кабель с обратной стороны генератора и состыкуйте
его, обратитесь к подразделу “Снятие”. Гайки М6 затягиваются моментом
7 Н•м, гайки М8 моментом 13 Н•м.
18 Закрепите крышку с обратной стороны генератора.
19 Модели 320d: Закрепите шкив насоса гидроусилителя руля.
После установки клинового ремня закрепите шкив, обратитесь к Разделу Снятие и установка насоса гидроусилителя.
20 Установите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
21 Модели 320d: Установите жалюзи радиатора, обратитесь к
Разделу Снятие и установка вентилятора/ кожуха вентилятора.
22 Модели 320i, 323i, 328i с кондиционером: закрепите вентилятор
с вязкостной муфтой на насосе охлаждающей жидкости, обратитесь к
Разделу Снятие и установка вентилятора с вязкостной муфтой.
23 Модели 316i, 318i, 320i, 323i, 328i: Установите коробку
воздушного фильтра всасывания, обратитесь к Разделу Снятие и установка воздушного фильтра двигателя.
24 Присоедините отрицательный кабель (-) аккумуляторной батареи
при выключенном зажигании. Установите часы.
|
|
|
|
