6.5.7. Проверка и замена щеток генератора / регулятора напряжения

1 Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

Генератор Bosch

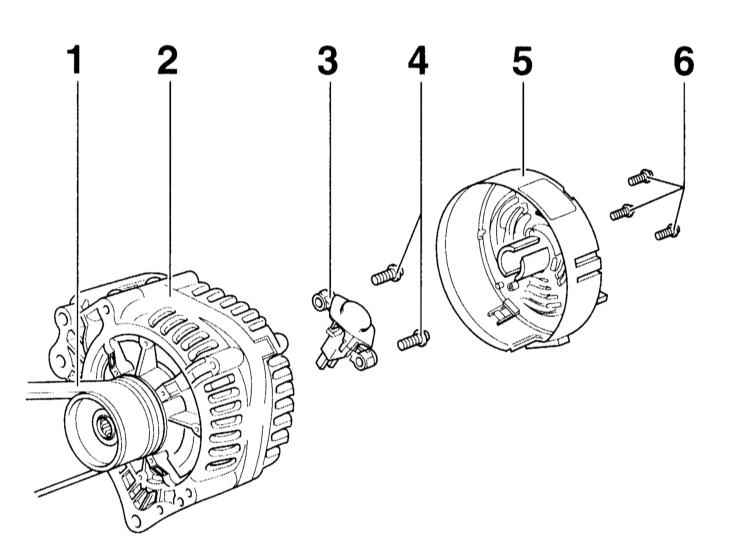

2 Снимите клиновой ремень -1- и генератор -2-, обратитесь к соответствующему разделу.

3 Отверните три винта крепления -6- и снимите защитную крышку -5-.
4 Отверните два винта крепления -4- регулятора напряжения -3- на задней крышке генератора и осторожно выньте его.

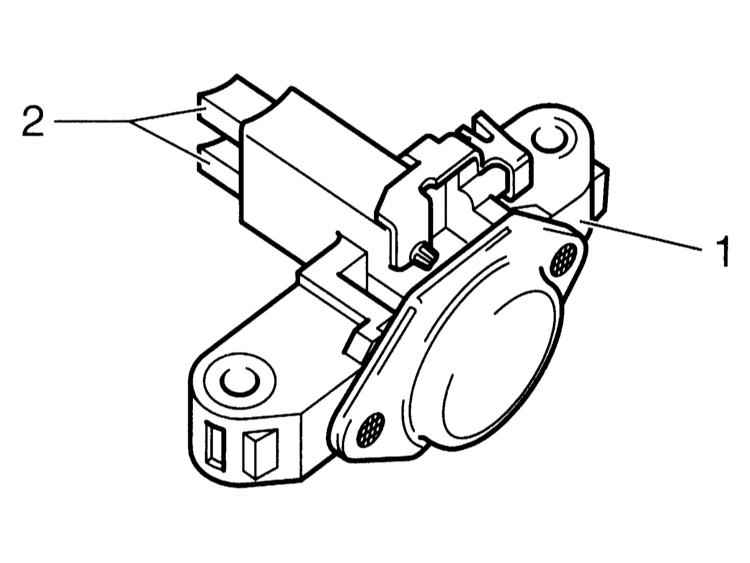

5 Замените на регуляторе напряжения -1- щетки -2-, если их длина составляет 5 мм и менее. Для этого отпаяйте тросики.

6 Проверьте износ контактных колец. При необходимости обработайте их и отполируйте.
7 Очистите контактные поверхности и проверьте жесткость контактных пружин, при необходимости замените их.

8 Вставьте щетки -А- и пружины -В- в щеткодержатель -С-. Припаяйте тросики.

9 Чтобы исключить попадание припоя на тросики щеток, удерживайте тросики плоскогубцами.

В результате попадания припоя на тросики последние становятся недопустимо жесткими и непригодными для установки.

10 Рядом с местом пайки тросика должна закрепляться изоляционная трубка.
11 После установки новых щеток необходимо проверить легкость их хода в щеткодержателе.
12 Закрепите регулятор напряжения сначала вручную, а затем осторожно прижмите в окончательном положении и закрепите.
13 Закрепите защитный кожух сзади генератора.
14 Установите генератор, обратитесь к соответствующему разделу.

15 Снимите генератор.
16 Отверните три винта крепления и снимите защитную крышку генератора.
17 Отверните два винта крепления и одну гайку и выньте регулятор напряжения.

18 Установите на место новый регулятор напряжения с монтажной крышкой и слегка закрепите его.
19 Снимите монтажную крышку вверх.
20 Закрепите защитную крышку.
21 Установите генератор.
