11.10. Промежуточный рычаг

Привод механизма переключения

210. БОЛТ
211. ШАЙБА
212. КЛЕММОВЫИ ЗАЖИМ
213. РЕГУЛИРОВОЧНЫЙ НАКОНЕЧНИК С ПРОУШИНОЙ
214. ТЯГА
220. ВТУЛКА
223. ФИКСАТОР ОСИ
224. ВАЛИК С ВИЛКОЙ
237. ОСЬ ШАРНИРА
238. ПРОМЕЖУТОЧНЫЙ ВАЛИК С РЫЧАГОМ
239. ОСЬ РЫЧАГА
241. ВАЛИК

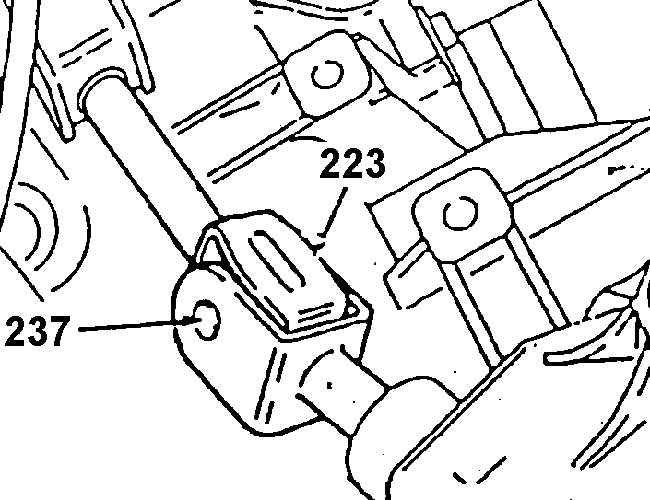

Карданный шарнир привода механизма управления

223. ФИКСАТОР ОСИ
237. ОСЬ ШАРНИРА

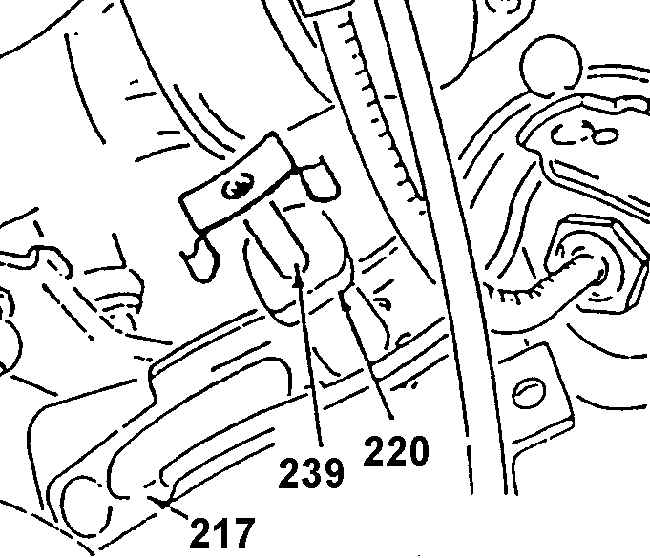

Шарнир промежуточного рычага

217. ПРОМЕЖУТОЧНЫЙ РЫЧАГ
220. ВТУЛКА
239. ОСЬ РЫЧАГА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод батареи.
2. Тягу 214.
3. Фиксатор 223 оси и ось 237 карданного шарнира..
4. Отсоединить болт клеммового соедине ния.
4а. Отсоединить наконечник 213 от валика 214.
5. Ось 239 промежуточного рычага и пружинный фиксатор 221.
6. Промежуточный рычаг 217, наконечник 213 и валик 238 с рычагом.
7. Втулки 219 и 220.
8. Пружинные кольца шарниров промежуточного рычага и отсоединить наконечник 213 и рычаг валика 238.

Установить или присоединить

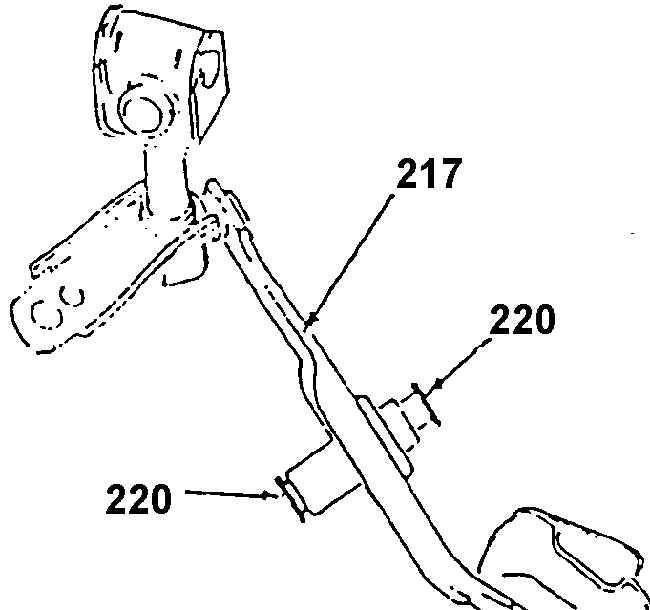

Монтаж втулок оси промежуточного рычага

217. ПРОМЕЖУТОЧНЫЙ РЫЧАГ
220. ВТУЛКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Наконечник 213 и рычаг валика 238 к промежуточному рычагу 217.
1а. Установить пружинные кольца шарниров.
2. Вставить втулки 220 в рычаг 217. Перед монтажом смазать втулки силиконовой смазкой.
3. Промежуточный рычаг на ось 239. Проверить надежность установки пружинного фиксатора.
4. Наконечник 213 на валик 241.
5. Ось 237 карданного шарнира и пружинный фиксатор 223 оси. Перед монтажом смазать ось силиконовой смазкой.
6. Тягу 214.
7. Отрегулировать привод и затянуть болт 210 клеммового соединения.
8. Отрицательный провод батареи.
