11.9. Тяга механизма управления

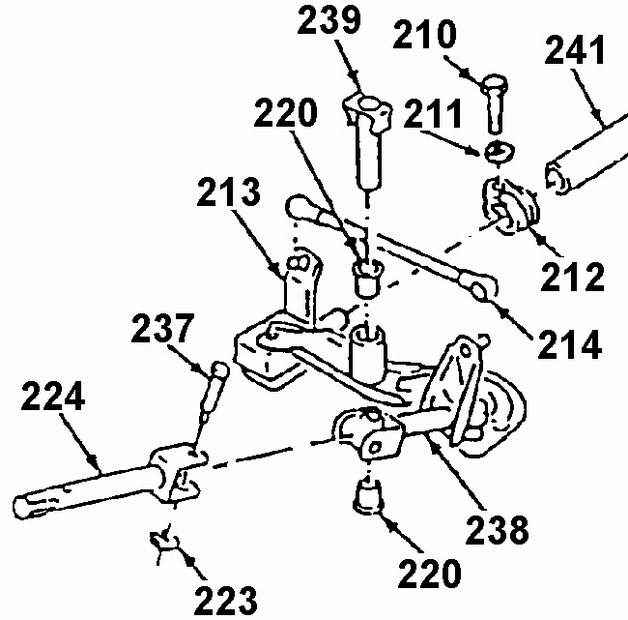

Привод механизма переключения

210. БОЛТ
211. ШАЙБА
212. КЛЕММОВЫИ ЗАЖИМ
213. РЕГУЛИРОВОЧНЫЙ НАКОНЕЧНИК С ПРОУШИНОЙ
214. ТЯГА
220. ВТУЛКА
223. ФИКСАТОР ОСИ
224. ВАЛИК С ВИЛКОЙ
237. ОСЬ ШАРНИРА
238. ПРОМЕЖУТОЧНЫЙ ВАЛИК С РЫЧАГОМ
239. ОСЬ РЫЧАГА
241. ВАЛИК

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод батареи.
2. Снять пластиковые зажимы с обоих шаровых наконечников тяги.
3. С помощью отвертки отсоединить тягу 214 от шаровых пальцев наконечника 213 и рычага валика 238.
4. Снять тягу 214.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тягу 214 к наконечнику 213 и рычагу валика 230.
1а. Напрессовать проушины тяги на шаровые пальцы.
2. Установить пластиковые зажимы в оба шаровых шарнира тяги.
3. Отрицательный провод батареи.
