19.27. Дверные замки

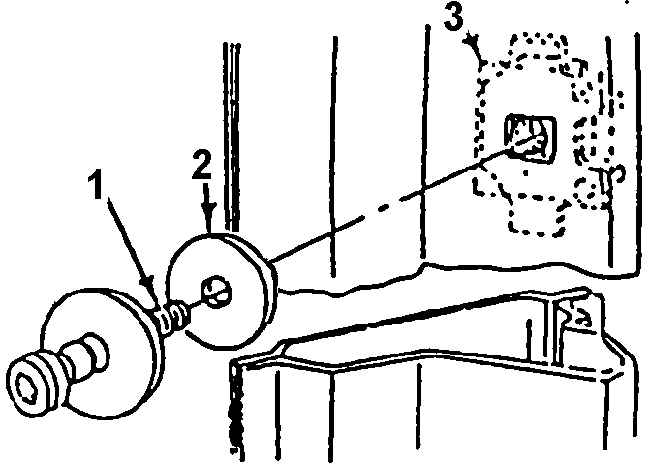

1. ЗАПОРНЫЙ БОЛТ 2. РЕГУЛИРОВОЧНАЯ ШАЙБА 3. ПЛАВАЮЩАЯ ПЛАСТИНА С РЕЗЬБОВЫМ ОТВЕРСТИЕМ

Запорный болт с шайбами ввернут в плавающую пластину, установленную на задней стойке проема двери. Плавающая пластина обеспечивает регулировку положения запорного болта как в вертикальном, так и в поперечном направлении. Запирание двери в закрытом положении происходит, когда вилка замка своей прорезью зацепляется с головкой запорного болта.

Продольная регулировка запорного болта

Для того чтобы выяснить необходимость продольной регулировки, следует выполнить описанные ниже операции.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедиться в том, что положение двери относительно кузова отрегулировано правильно. 2. Прикрыть частично дверь так, чтобы вилка замка коснулось запорного болта. 3. Нажимая и отпуская рукоятку дверного замка, несколько раз прикрыть и открыть дверь, каждый раз, только касаясь запорного болта. При этом можно легко проконтролировать взаимное положение запорного болта и вилки дверного замка. Плоскость вилки замка должна быть перпендикулярна оси запорного болта и находиться примерно посередине последнего (не ближе 4 мм от краев болта). 4. При необходимости продольной регулировки запорного болта следует ввернуть или вывернуть его на нужное расстояние с помощью гаечного ключа (шестигранного стержня) на 8 мм. При ввертывании болта следует предварительно снять регулировочные шайбы, а при вывертывании – добавить шайбы толщиной 2 мм в необходимом количестве. 5. Установить запорный болт. Затянуть запорный болт дверного замка моментом 53 Нм.

Вертикальная и поперечная регулировка запорного болта

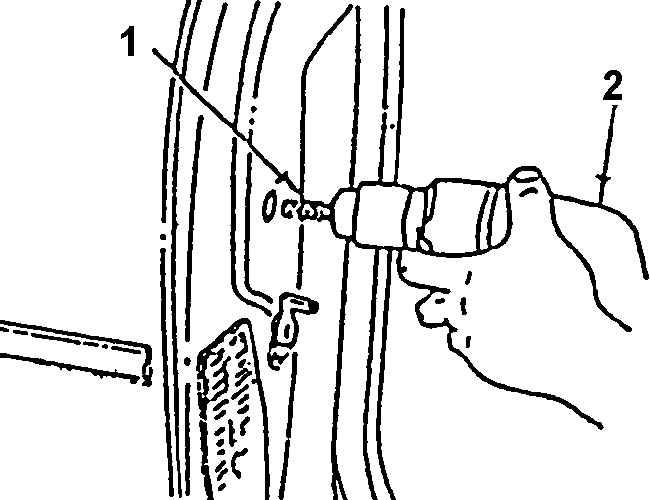

Увеличение диаметра отверстия для запорного болта

1. АБРАЗИВНАЯ ГОЛОВКА (КРУГЛЫЙ НАПИЛЬНИК) ДИАМЕТРОМ 9,5 ММ 2. ЭЛЕКТРИЧЕСКАЯ ДРЕЛЬ

Необходимость в вертикальной или поперечной регулировке запорного болта может возникнуть по нескольким причинам: деформация кузова в результате аварии, замена уплотнителя двери, который может повлиять на работу замка, жалобы на повышенный аэродинамический шум или затруднения при открывании и закрывании двери и т. д. Для вертикальной и поперечной регулировки запорного болта необходимо выполнить следующее.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить правильность регулировки положения двери. 2. Вывернуть запорный болт с помощью гаечного ключа на 8 мм. 3. Концом запорного болта сдвинуть плавающую пластину в требуемое положение. Ввернуть запорный болт в отверстие пластины. 4. Если требуется сдвинуть пластину на большее расстояние, чем это позволяет отверстие для болта в задней стойке двери, необходимо с помощью электрической дрели и наждачной головки или круглого напильника обработать отверстие, увеличив его размер в требуемом направлении. 5. Установить на место запорный болт. Затянуть запорный болт дверного замка моментом 53 Нм.
