19.8. Заднее стекло (кузов седан)Сечение уплотнения заднего стекла
|
|
1. ЗАДНЕЕ СТЕКЛО
2. УПЛОТНЕНИЕ
|

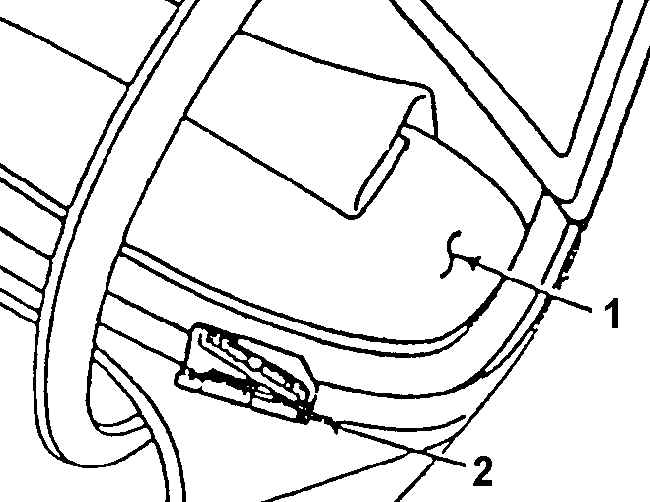

Упор заднего стекла
|
|
1. ЗАДНЕЕ СТЕКЛО
2. УПОР ЗАДНЕГО СТЕКЛА
|
Снять или отсоединить

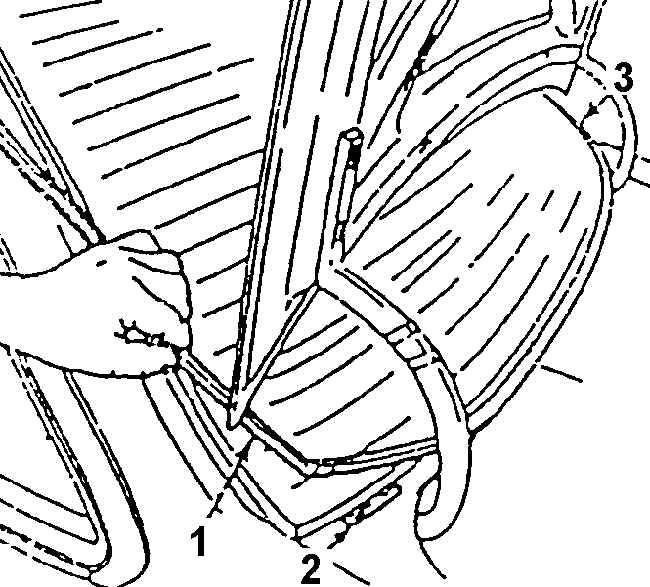

Демонтаж уплотнения заднего стекла (кузов седан)
|
|
1. УПЛОТНЕНИЕ
2. УПОР ЗАДНЕГО СТЕКЛА
3. ЗАДНЕЕ СТЕКЛО
|

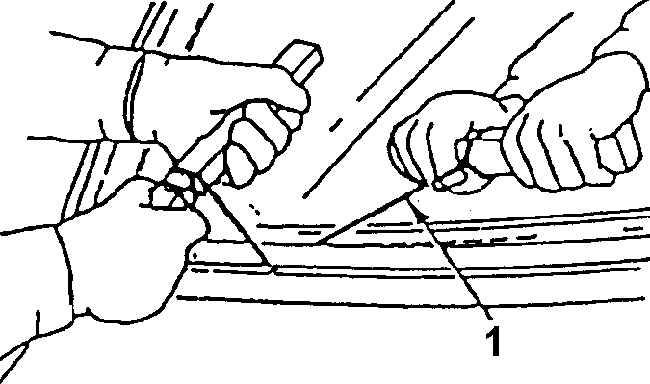

Демонтаж ветрового стекла
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять вручную декоративную накладку заднего
стекла. Во избежание повреждения лакокрасочного покрытия склеить липкой
лентой непосредственно прилегающие к заднему стеклу элементы кузова.
|
| 2. Отсоединить электропроводку от обогревателя
заднего стекла.
|
| 3. С помощью ножа для удаления уплотнителя
надрезать стороны и верх уплотнителя как можно ближе к кромке заднего
стекла. |
| 4. Упоры заднего стекла, расположенные у нижней
кромки, рис. Упор заднего стекла. Вставить снаружи струну между стеклом и кузовом
и с помощью второго механика срезать клеевой слой по нижней кромке
заднего стекла.
|
| 5. Заднее стекло с автомобиля.
|
|
Очистить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проем окна от остатков всех материалов.
|
| 2. Стекло по периметру кромки для последующего
нанесения подготовительных слоев.
|
| 3. Протереть ветровое стекло чистой тканью,
смоченной в спирте. |
|
Установить или присоединить

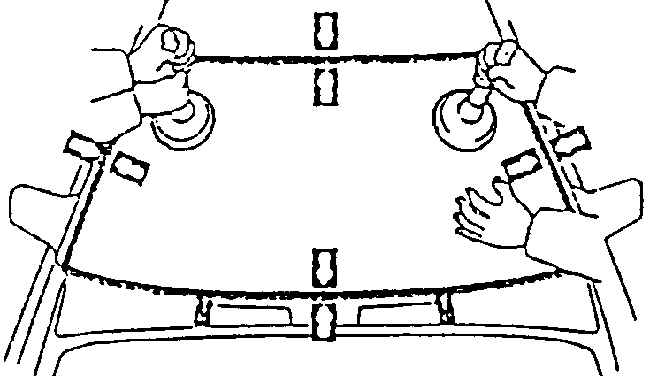

Монтаж ветрового стекла

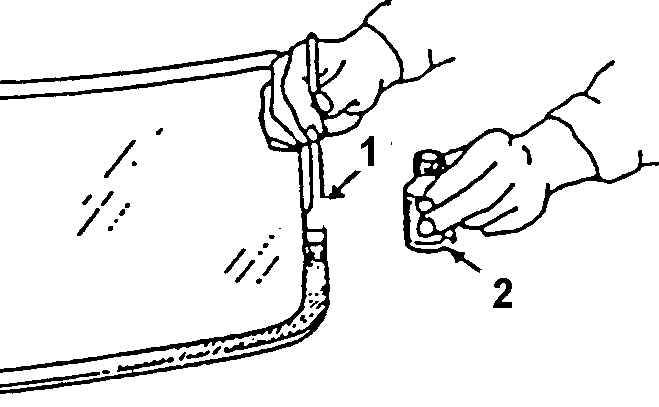

Нанесение на ветровое стекло грунтовочного состава
|
|
1. НОВАЯ КИСТЬ
2. СОСТАВ ДЛЯ НАНЕСЕНИЯ ГРУНТОВОЧНОГО СЛОЯ
|

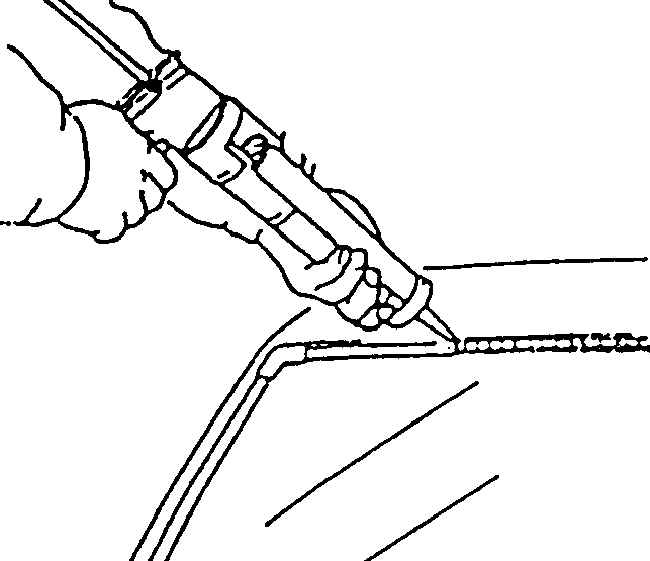

Нанесение герметизирующего состава
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. С помощью новой кисти нанести по краю стекла
подготовительные слои, используя соответствующие составы из ремонтного
набора. Сначала следует нанести грунтовоч ный слой из прозрачного
состава, а затем – из состава черного цвета. Грунтовочные слои наносят
по периметру кромки стекла (с внутренней стороны стекла) полоской
шириной 6 мм. Нанести ровный, непрерыв ный валик клеящего состава
по периметру стекла и поверх грунтовочных слоев.
При частичной замене окантовки толщина валика должна составлять 5
мм.
При полной замене окантовки толщина валика должна составлять от 8
до 10 мм. |
| 2. Упоры заднего стекла.
|
| 3. Заднее стекло в оконный проем с помощью
второго механика. Сцентрировать стекло в оконном проеме. Использование
резиновых присосок может облегчить монтаж стекла, рис. Монтаж ветрового стекла. Нажать
на упоры стекла по направлению к центру автомобиля, для того, чтобы
заднее стекло заняло правильное положение.
|
| 4. Молдинг заднего стекла, нажав на него от
руки.
|
5. Проверить герметиченость уплотнения заднего
стекла, поливая его водой. При обнаружении негерметичности следует
просушить стекло и дополнительно наложить герметизирующий состав.
Если течь устранить не удалось, необходимо снять стекло и повторить
весь монтаж заново.
Предупреждение
 Не следует
направлять на свежеположенный герметик сильную струю воды. Вода,
попавшая на поверхность герметика, способствует ускорению полимеризации
уретана.
|
|
|
