4.19. Задняя крышка зубчатого ремня

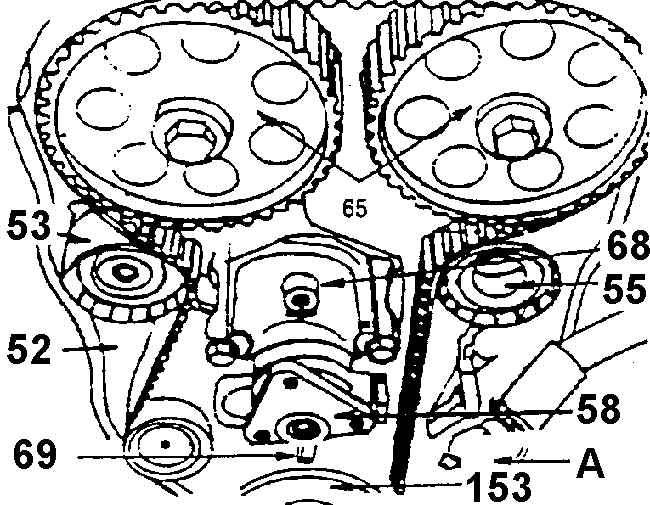

Демонтаж задней крышки зубчатого ремня




Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Зубчатый ремень 62.
2. Зубчатые колеса 63 распредвалов и колесо 153 коленчатого вала.
3. Натяжитель 53 и промежуточный ролик 55.
4. Насос 58 рулевого усилителя.
5. Шпильку 68 крышки ремня, кронштейн 69 из задней крышки 52 ремня.
6. Болт А и заднюю крышку 52.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Заднюю крышку 52 ремня, болт А, шпильку 67 и кронштейн 69.
2. Насос 58 рулевого усилителя.
3. Натяжитель 53 и промежуточный ролик 55.
4. Зубчатые колеса 63 распредвалов и колесо 153 коленчатого вала.
5. Зубчатый ремень 62.
