4.10. Впускной коллектор и прокладка

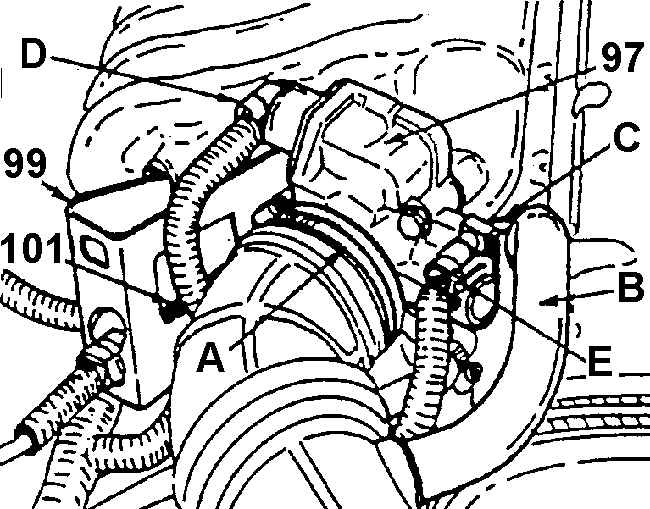

Патрубок воздухоочистителя и электрические разъемы

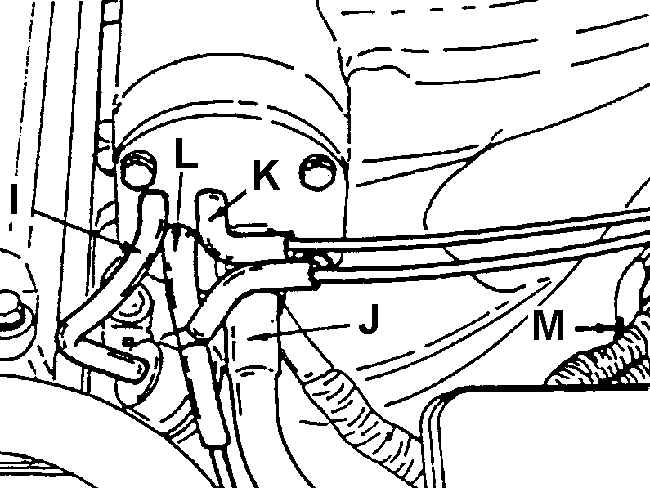

Вакуумные шланги

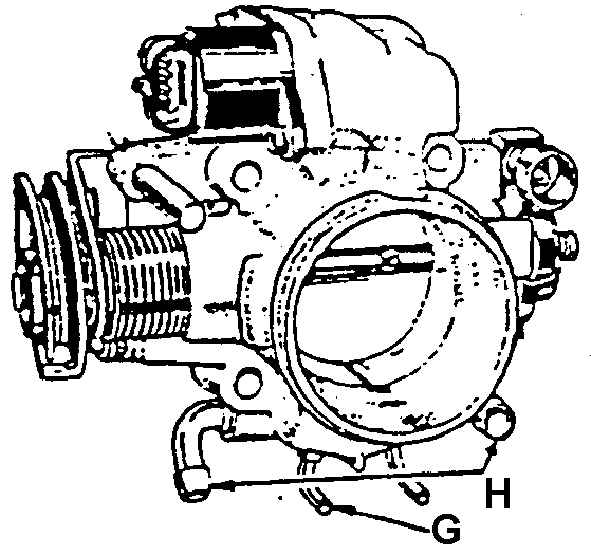

Корпус дроссельной заслонки

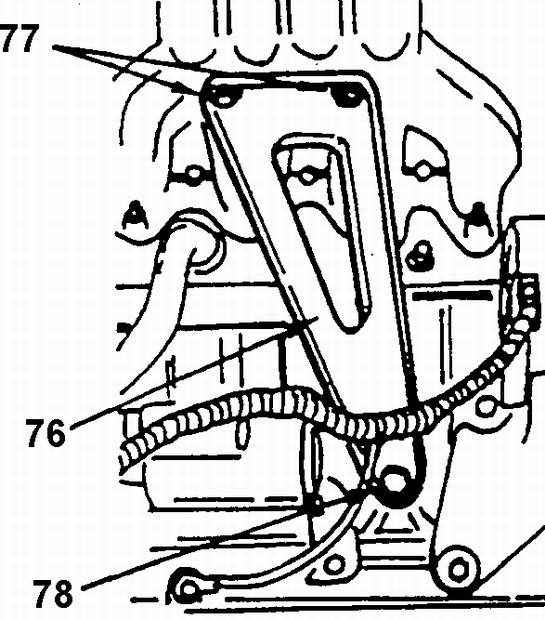

Кронштейн впускного коллектора

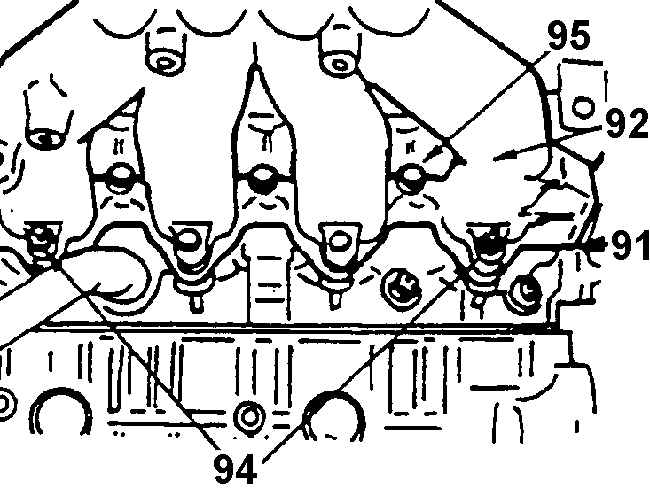

Демонтаж впускного коллектора с прокладкой




Последовательность затяжки болтов и гаек крепления впускного коллектора



Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нижний шланг радиатора и отрицательный провод батареи.
2. Хомут и воздушный патрубок воздухоочистителя от корпуса дроссельной заслонки.
3. Вентиляционные шланги В и С.
4. Электрический разъем D воздушного клапана холостого хода и разъем Е датчика положения дроссельной заслонки, расположенные на корпусе 97 дроссельной заслонки. Трос 101 управления дроссельной заслонкой и кронштейн 99 крепления оболочки троса.
5. Ремень генератора и болт планки генератора.
6. Шланг G сливного бачка, шланг подвода охлаждающей жидкости от соответствующих патрубков на корпусе дроссельной заслонки.
7. Вакуумный шланг I регулятора давления топлива, шланг К кондиционера, шланг J тормозного усилителя, шланг L датчика абсолютного давления и "массовый" провод М ЭБУ.
8. Кронштейн 76 впускного коллектора, болты 77, 78.
9. Впускной коллектор 92 с прокладкой 91, семь болтов 95 и две гайки 94. Сопрягае мые плоскости головки цилиндров и впускного коллектора.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Впускной коллектор 92 с новой прокладкой 91 (см. рис. Последовательность затяжки болтов и гаек крепления впускного коллектора).
2. Гайки 94 и болты 95. Затянуть гайки и болты крепления впускного коллектора моментом 25 Нм в последовательности, показанной на рис. Последовательность затяжки болтов и гаек крепления впускного коллектора.
3. Кронштейн 76 впускного коллектора, верхние болты 77, нижний болт 78. Затянуть верхние болты 77 моментом 25 Нм, а нижний болт 78 моментом 40 Нм.
4. Вакуумный шланг I регулятора давления топлива, шланг К кондиционера, шланг J тормозного усилителя, шланг L датчика абсолютного давления и "массовый" провод М ЭБУ.
5. Шланг G сливного бачка, шланг Н подвода охлаждающей жидкости к корпусу дроссельной заслонки.
6. Планку генератора на впускной коллектор.
7. Приводной ремень генератора и отрегулировать натяжение ремня.
8. Кронштейн 99 крепления оболочки троса и трос 101 управления дроссельной заслонкой. Электрический разъем D воздушного клапана холостого хода и разъем Е датчика положения дроссельной заслонки, расположенные на корпусе 97 дроссельной заслонки.
9. Вентиляционные шланги С и В к патрубкам на крышке клапанного механизма, корпусе дроссельной заслонки и коллекторе воздухочистителя.
10. Воздушный патрубок воздухоочистителя к корпусу дроссельной заслонки, установить хомут.
11. Заполнить систему охлаждения охлаждающей жидкостью. При необходимости удалить воздух из системы.
12. Отрицательный провод аккумуляторной батареи.
