4.21. Распределительный вал. Гидрокомпенсаторы зазоров клапанов

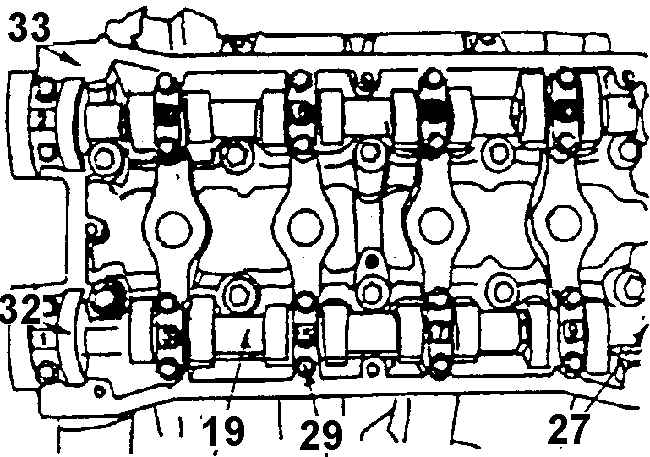

Демонтаж распредвала

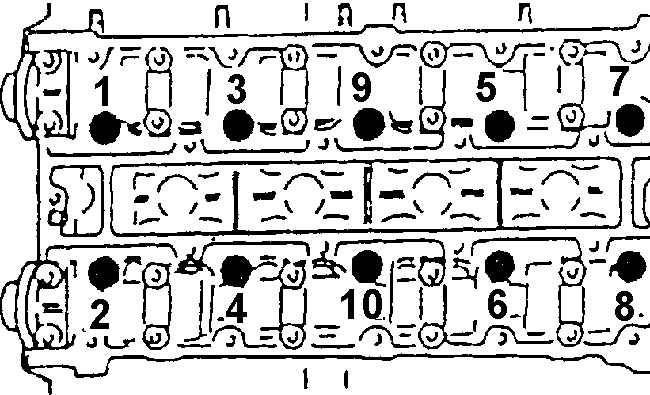

Последовательность отворачивания болтов головки блока цилиндров




Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Вентиляционный шланг и крышку 7 клапанного механизма.
3. Переднюю крышку 73 зубчатого ремня, ремень, зубчатое колесо 63 распредвала.
4. Заднюю 27, промежуточные 29, переднюю 32 крышки подшипников распредвала, распределитель зажигания 26.
5. Переднее уплотнение 18 распредвала, распредвал 19, толкатели 20 с гидрокомпенсаторами.
Предупреждение

Необходимо пометить распредвалы и затем при сборке установить каждый распредвал на свое место.

Проверить номера на крышках подшипников для правильного последующего монтажа.

Пометить толкатели для того, чтобы при сборке механизма установить их на свои места.



Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Наличие следов износа или прочих дефектов на шейках распредвалов.
2. Наличие следов износа или прочих дефектов на кулачках распредвалов.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Толкатели с гидрокомпенсаторами.
2. Распредвал 19 в головку цилиндров 33.
Предупреждение

Перед монтажом смазать моторным маслом шейки распредвала и крышки подшипников. Каждый распредвал следует устанавливать на свое место.


3. Заднюю 27, промежуточные 29, переднюю 32 крышки подшипников распредвала, распределитель зажигания 26.
Предупреждение

Крышки подшипников распредвала следует устанавливать на свои места согласно маркировке.


4. Затянуть болты крепления крышек подшипников распредвала в 2-3 приема, постепенно увеличивая момент затяжки.
5. Смазать моторным маслом уплотнение 18 распредвала и установить его на место с помощью монтажного приспособления КМ-422.
6. Зубчатое колесо 63 с шайбой 64.
7. Затянуть болт крепления зубчатого колеса распредвала моментом 60 Нм.
8. Зубчатый ремень и переднюю крышку 73 ремня.
Предупреждение

Необходимо проверить правильность углового положения распредвалов и коленчатого вала.


9. Крышку 7 клапанного механизма с прокладкой 15.
10. Затянуть болты крепления крышки клапанного механизма моментом 8 Нм.
11. Вентиляционный шланг и отрицательный провод аккумуляторной батареи.
