4.22. Головка блока цилиндров

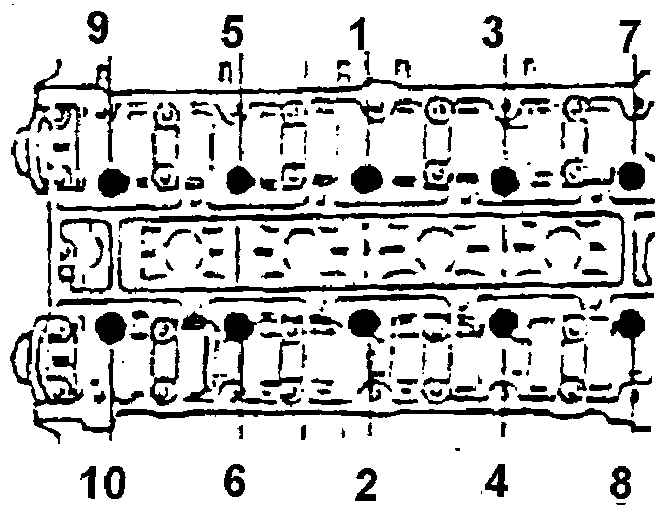

Последовательность отворачивания болтов головки блока цилиндров




Последовательность затяжки болтов крепления головки блока цилиндров




Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Слить охлаждающую жидкость.
3. Зубчатый ремень.
4. Впускной трубопровод с прокладкой.
5. Выпускной трубопровод с прокладкой.
6. Распределитель зажигания.
7. Крышку клапанного механизма с прокладкой.
8. Распредвалы 19 и толкатели 20.
9. Натяжитель 53 ремня и промежуточный ролик 55.
10. Шпильку 68 крышки зубчатого ремня.
11. Болты 30 крепления головки цилиндров.
Предупреждение

Сначала отвинтить все болты головки цилиндров на 1/4 оборота в последовательности, показанной на рис. Последовательность отворачивания болтов головки блока цилиндров. Затем в том же порядке отвинтить все болты еще на 1/2 оборота.


12. Головку цилиндров 33.
13. Очистить сопрягаемые плоскости головки и блока цилиндров.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Новую прокладку 35 на верхнюю плиту блока цилиндров.
2. Головку блока цилиндров на блок и ввинтить болты 30.
3. Затянуть болты крепления головки цилиндров моментом 20 Нм, затем довернуть болты в три приема на 195° (по 65° за один прием). Затяжку болтов производить в последовательности, указанной на рис. Последовательность затяжки болтов крепления головки блока цилиндров.
4. Шпильку 68 крышки зубчатого ремня.
5. Натяжитель 53 ремня и промежуточный ролик 55.
6. Толкатели 20 и распредвалы 19.
7. Крышку 7 клапанного механизма с прокладкой 15.
8. Распределитель зажигания.
9. Впускной трубопровод с прокладкой.
10. Зубчатый ремень.
11. Залить охлаждающую жидкость.
12. Отрицательный провод аккумуляторной батареи.
