5.12. Радиатор

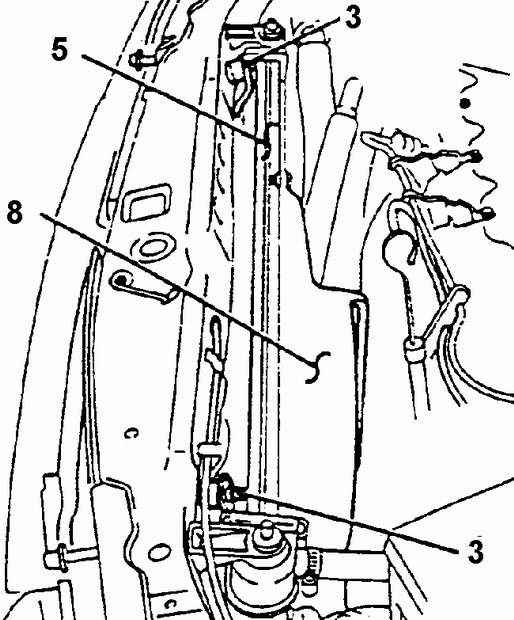

Крепление радиатора на автомобиле

3. БОЛТ
5. РАДИАТОР
6. КОЖУХ ВЕНТИЛЯТОРА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Нижний шланг 15 с патрубка радиатора.
3. Слить ОЖ из системы охлаждения.
4. Ослабить хомут и снять верхний шланг 18 с патрубка радиатора.
5. Ослабить хомут и снять пароотводную трубку 38.
6. Электрический разъем датчика концент рации кислорода на кожухе вентилятора (см. рис. Электрические разъемы на кожухе вентилятора).
7. Электрический разъем вентилятора (см. рис. Электрические разъемы на кожухе вентилятора). На автомобиле, оборудованном автоматической коробкой передач, отсоеди нить шланги подвода трансмиссионного масла к теплообменнику в левом бачке радиатора в следующей последовательности.
8. Вывернуть два болта крепления радиатора (см. рис. Крепление радиатора на автомобиле).
9. Снять радиатор в сборе с вентилятором.
10. Вывернуть два болта и снять вентилятор в сборе с радиатора.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вентилятор в сборе на радиатор, ввернуть два болта. Затянуть болты крепления вентилятора к радиатору моментом 10 Нм.
2. Радиатор в сборе с вентилятором на автомобиль. Ввернуть два болта. Затянуть болты крепления радиатора моментом 15 Нм. На автомобиле, оборудованном автоматической коробкой передач, присоединить шланги подвода трансмиссионного масла к теплообменнику в левом бачке радиатора в следующей последовательности.
2а. Присоединить верхний шланг к левому бачку радиатора. Завернуть штуцер. Затянуть штуцер шланга подвода трансмиссионного масла к теплообменнику моментов 22 Нм.
2б. Поднять и закрепить должным образом автомобиль.
2в. Присоединить нижний шланг к левому бачку радиатора. Завернуть штуцер. Затянуть штуцер шланга подвода трансмиссионного масла к теплообменнику моментом 22 Нм.
2г. Опустить автомобиль.
3. Электрический разъем вентилятора.
4. Электрический разъем датчика концентрации кислорода на кожухе вентилятора.
5. Пароотводную трубку 38, закрепить хомут.
6. Нижний и верхний шланги на патрубки радиатора, закрепить хомуты. Залить ОЖ в систему охлаждения.
7. Отрицательный провод аккумуляторной батареи. Затянуть клемму отрицательного провода моментом 15 Нм.
