5.7. Термостат

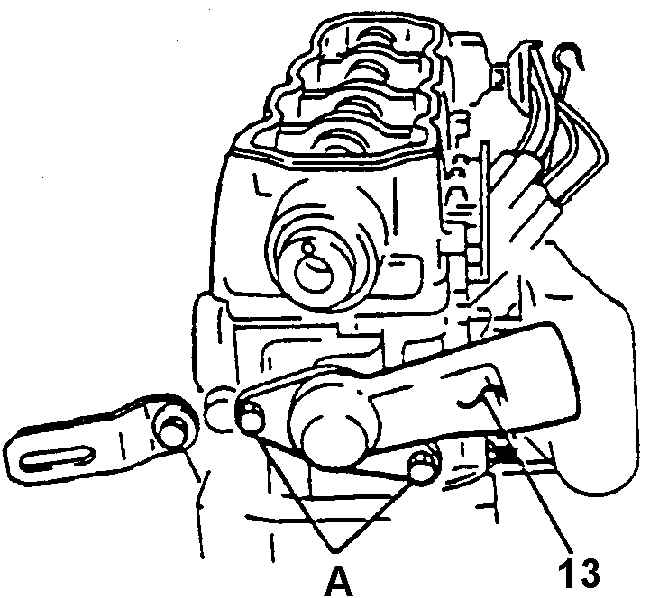

Демонтаж корпуса термостата

А. БОЛТЫ

13. КОРПУС ТЕРМОСТАТА

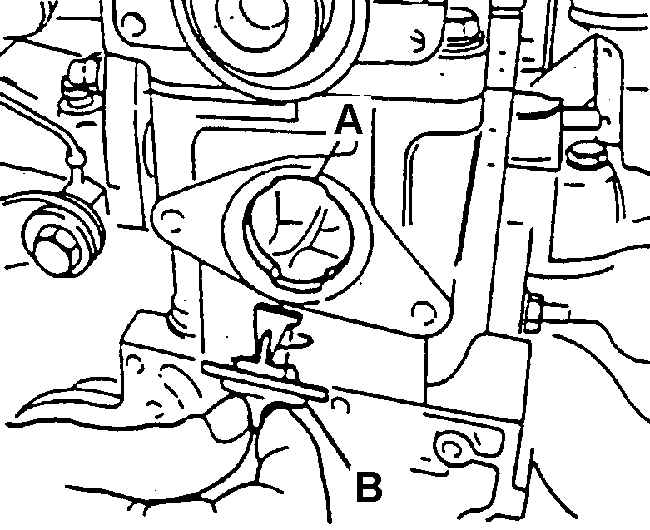

Демонтаж термостата


А. ГОЛОВКА ЦИЛИНДРОВ
В. ТЕРМОСТАТ


Снять или отсоединить

Предупреждение

Во избежание ожогов паром и брызгами ОЖ запрещено открывать крышку расширительного бачка, когда двигатель еще не остыл.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слить ОЖ, сняв нижний шланг 15.
2. Переднюю крышку зубчатого ремня.
3. Зубчатые колеса распредвалов и коленчатого вала.
4. Зубчатый ремень газораспределительного механизма.
5. Вывернуть болты и снять заднюю крышку зубчатого ремня.
6. Ослабить хомут и снять шланг 12 с корпуса 13 термостата.
7. Вывернуть 2 болта и снять корпус 13 термостата с уплотнительным кольцом, рис. Демонтаж корпуса термостата.
8. Вынуть термостат В из гнезда в головке цилиндров, рис. Демонтаж термостата.

Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверить наличие на седле клапана посторонних частиц, препятствующих плотному закрытию клапана.
2. Проверить исправность термостата.

Очистить

ПОРЯДОК ВЫПОЛНЕНИЯ
Корпус термостата и сопрягаемую плоскость головки цилиндров с использованием растворителя.


Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Термостат В в гнездо головки блока цилиндров.
2. Корпус 13 термостата с новым уплотни тельным кольцом. Ввернуть болты А, рис. Демонтаж термостата. Затянуть болты крепления корпуса термостата моментом 10 Нм.
3. Шланг 12 к корпусу термостата 13, закрепить хомут.
4. Заднюю крышку зубчатого ремня. Ввернуть болты. Затянуть болты крепления задней крышки зубчатого ремня моментом 22 Нм.
5. Зубчатые колеса на распредвалы и коленчатый вал. Затянуть болт крепления зубчато го колеса распредвала моментом 45 Нм, а болт зубчатого колеса коленчатого вала – 55 Нм.
6. Зубчатый ремень газораспределительного механизма.
Предупреждение

После монтажа ремня необходимо проверить правильность установки углового положения распредвалов и коленчатого вала.


7. Крышку зубчатого ремня.
8. Залить ОЖ в систему охлаждения.
9. Щиток сцепления.
10. Нижние болты крепления картера сцепления к блоку цилиндров.
