5.9. Электрический вентилятор

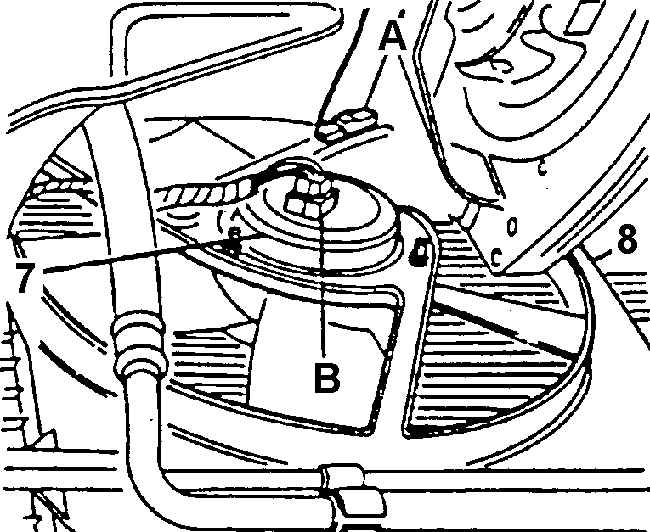

Электрические разъемы на кожухе вентилятора

А. РАЗЪЕМ ПРОВОДА ДАТЧИКА КОНЦЕНТРАЦИИ КИСЛОРОДА
В. РАЗЪЕМ ПРОВОДА ВЕНТИЛЯТОРА

7. ЭЛЕКТРОДВИГАТЕЛЬ
8. КОЖУХ ВЕНТИЛЯТОРА

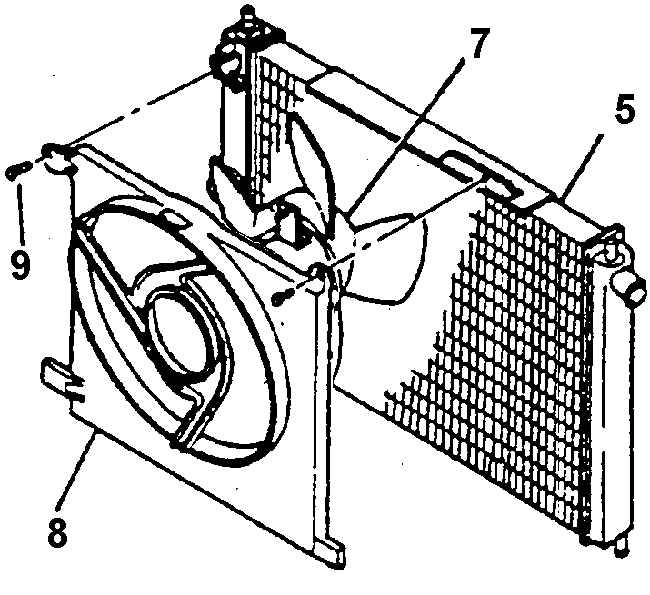

Крепление вентилятора

5. РАДИАТОР
7. ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
8. КОЖУХ ВЕНТИЛЯТОРА
9. БОЛТ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Электрический разъем датчика концентрации кислорода на кожухе вентилятора, рис. Электрические разъемы на кожухе вентилятора.
3. Электрический разъем вентилятора.
4. Вывернуть два болта крепления кожуха и снять его вместе с вентилятором, рис. Крепление вентилятора.
5. Вывернуть болты и отсоединить кожух от вентилятора, рис. Крепление вентилятора.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вентилятор 7 на кожух 8, ввернуть болты.
2. Вентилятор в сборе с кожухом на автомобиль, ввернуть два болта 9. Затянуть болты крепления вентилятора к радиатору моментом 10 Нм.
3. Электрический разъем вентилятора.
4. Электрический разъем датчика концент рации кислорода на кожухе вентилятора.
5. Отрицательный провод аккумуляторной батареи. Затянуть клемму отрицательного провода моментом 15 Нм.
