3.2.4. Снятие и установка впускного трубопровода

Приступайте к выполнению процедуры только после окончательного остывания силового агрегата.

Верхний трубопровод

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска).
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Отсоедините от корпуса дросселя впускной воздуховод, тяги дроссельной заслонки, а также вше шланги и электропроводку (см. Главу Системы питания и выпуска). Закупорьте подведенные к корпусу дросселя шланги охладительного тракта.

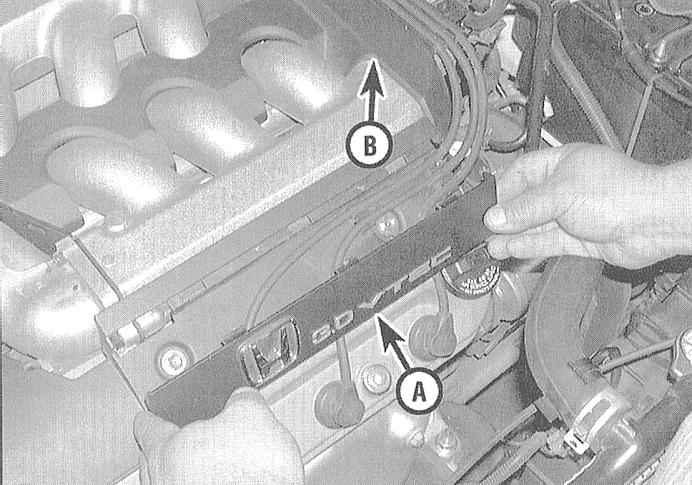

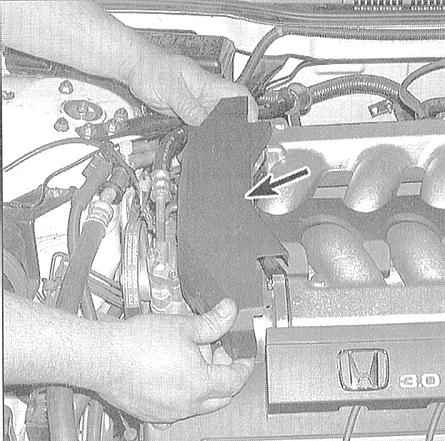

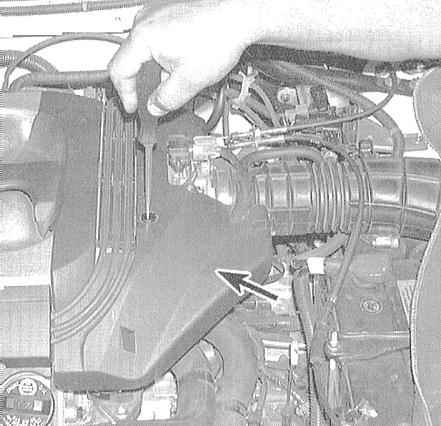

4. Снимите с впускного трубопровода все предусмотренные конструкцией пластмассовые крышки.

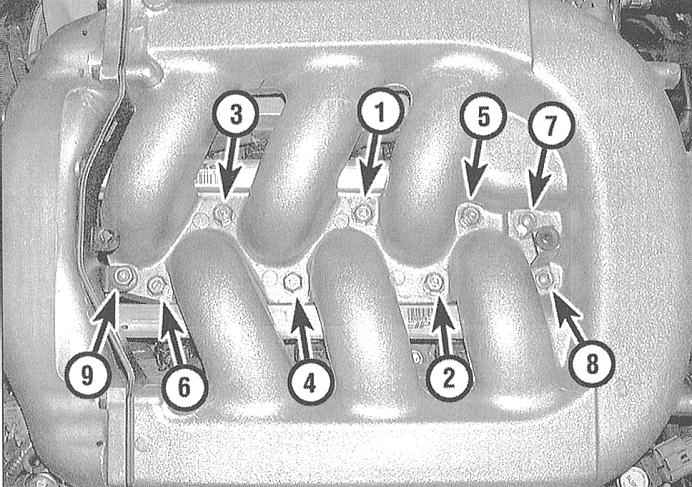

5. Действуя в порядке, обратном указанному на иллюстрации, отдайте крепежные болты и гайки и снимите трубопровод с закрепленным на нем корпусом дросселя.
6. Перед установкой верхнего трубопровода тщательно зачистите сопрягаемые поверхности нижнего, удалив с них все следы материала старой прокладки и герметика. Протрите поверхности смоченной в ацетоне ветошью. Наденьте на три крепежных шпильки на нижнем трубопроводе новую прокладку, затем установите верхний трубопровод и затяните крепеж с требуемым усилием в строго определенном порядке. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание).

Нижний трубопровод

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевой насос (см. Главу Подвеска и рулевое управление) и не, отсоединяя шланги, отведите его в сторону.
2. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска топлива. Снимите с нижнего впускного трубопровода топливные магистрали (см. Главу Системы питания и выпуска).

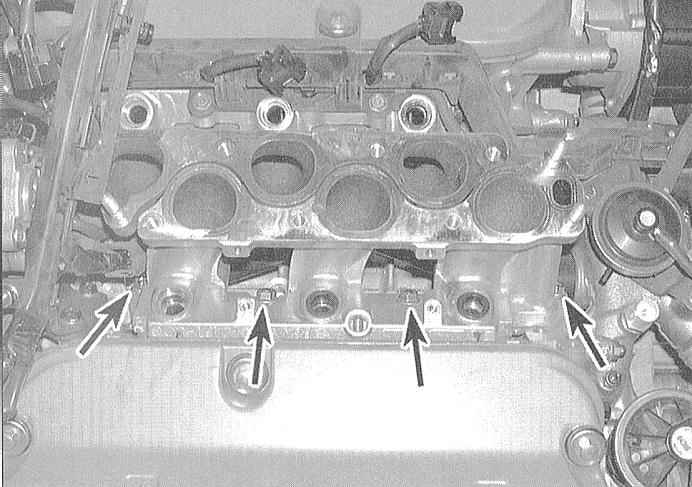

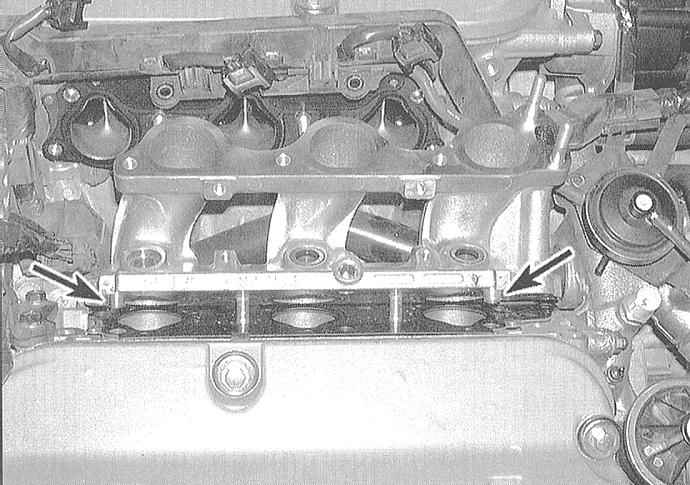

3. Отдайте крепежные болты и гайки и снимите обе секции нижнего впускного трубопровода с головок цилиндров. Если какая-либо из секций “прикипела” и не поддается отделению, обстучите ее по периметру молотком.

Ни в коем случае не производите попыток отделения трубопровода путем подрычаживания его секций за сопрягаемые поверхности, - любые механические повреждения последних способны привести к развитию утечек.

Инжекторы впрыска топлива могу быть оставлены на своих штатных местах.

4. При помощи скребка из относительно мягкого материала аккуратно очистите сопрягаемые поверхности трубопровода и головок цилиндров от остатков герметика и следов материала старой прокладки, затем протрите их смоченной в ацетоне ветошью.

5. Уложите новые прокладки, затем установите на головки цилиндров секции нижнего впускного трубопровода.

Проследите, чтобы прокладки правильным образом разместились на направляющих штифтах. Наверните крепеж секций.

6. В три стадии затяните крепеж с требуемым усилием. Во избежание развития деформаций, двигайтесь от центра секций к их краям, переходя от одного крепежного элемента к другому в диагональном порядке.
7. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
8. Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание).
9. Запустите двигатель и проверьте его на наличие утечек топлива и охлаждающей жидкости. Также удостоверьтесь в отсутствии потерь разрежения.
