5.1.26. Топливная магистраль и форсунки

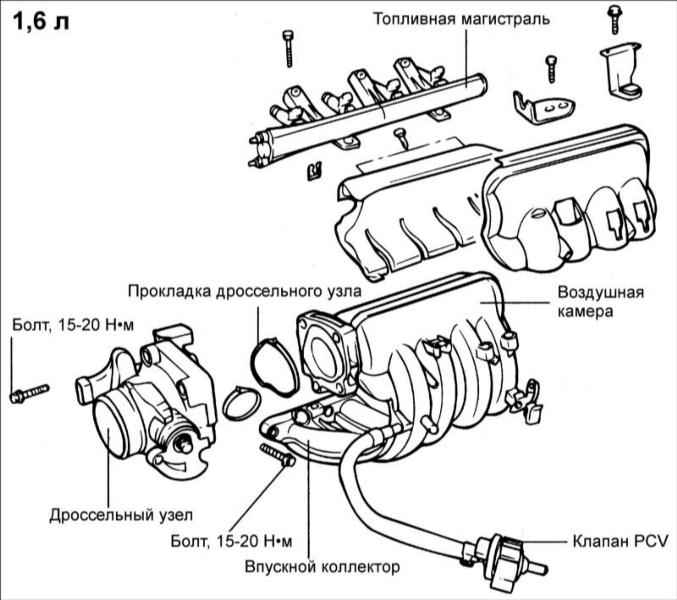

Двигатель 1,6 л

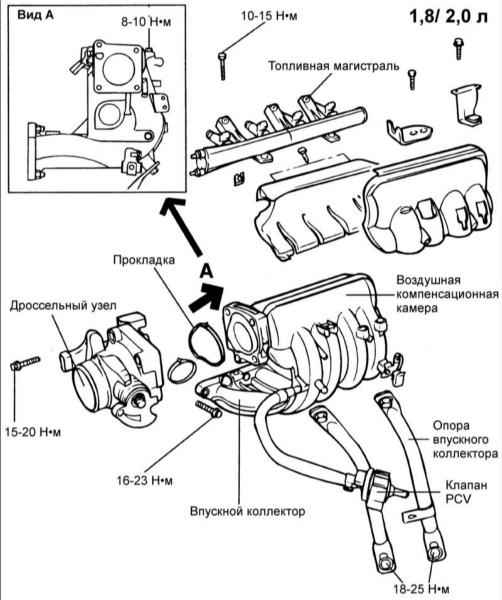

Двигатели 1,8/ 2,0 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед разъединением топливопроводов снимите давление в топливной системе, так как, в противном случае, топливо, находящееся под давлением, будет интенсивно вытекать из топливной системы.

Закройте соединение полотенцем, чтобы исключить разбрызгивание топлива, вызванное остаточным давлением в топливопроводе.

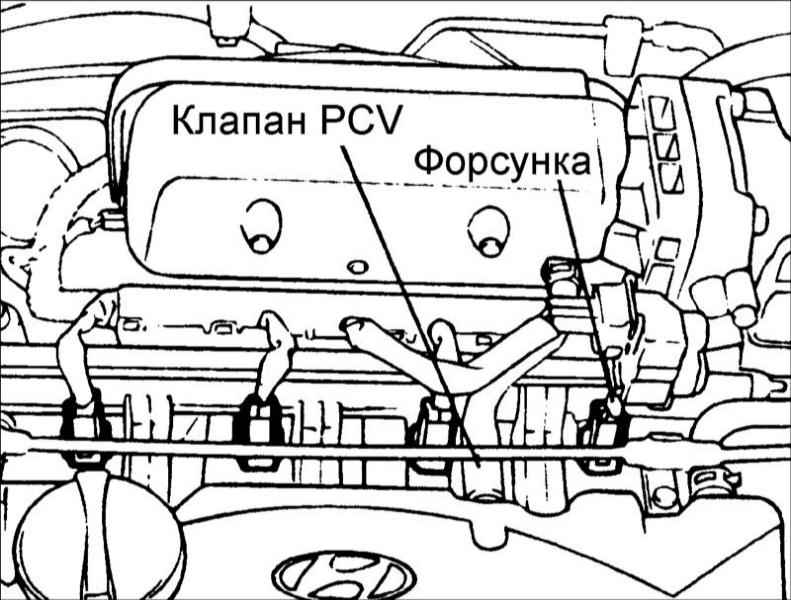

Снимите топливную магистраль вместе с топливными форсунками.

При снятии топливной магистрали не уроните топливные форсунки.
При снятии топливных форсунок может вытекать топливо.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

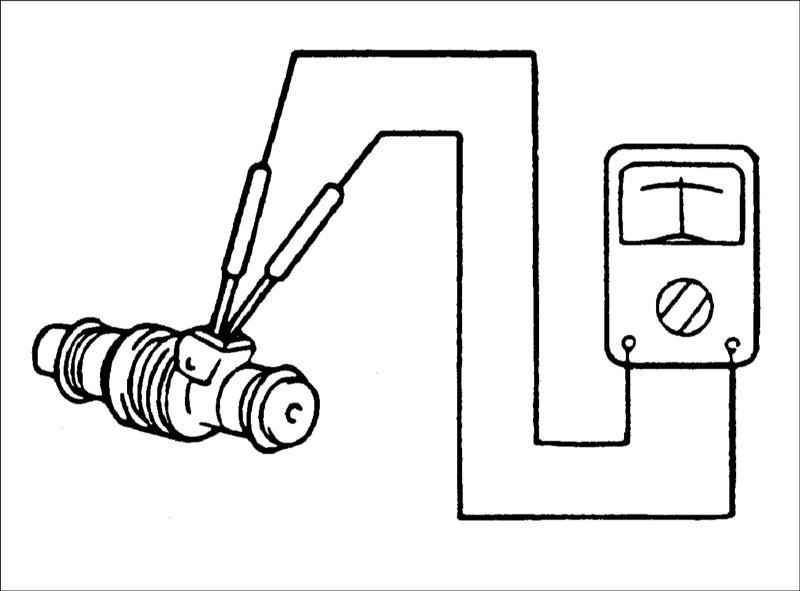

Отсоедините разъем от топливной форсунки и измерьте сопротивление между контактами разъема. Сопротивление: 15,9± 0,35 Ом при температуре 20°C.

Если величина сопротивления отличается от требуемого значения, замените топливную форсунку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

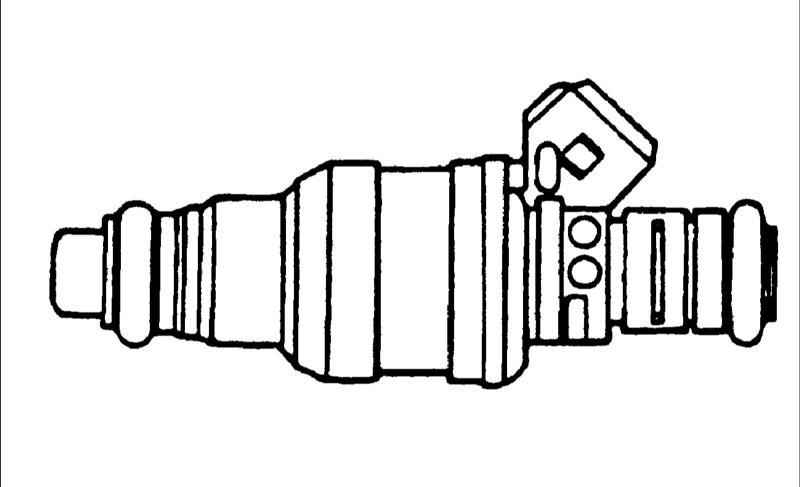

Установите на форсунку новые уплотнительные кольца.

Смажьте уплотнительные кольца форсунок топливом.

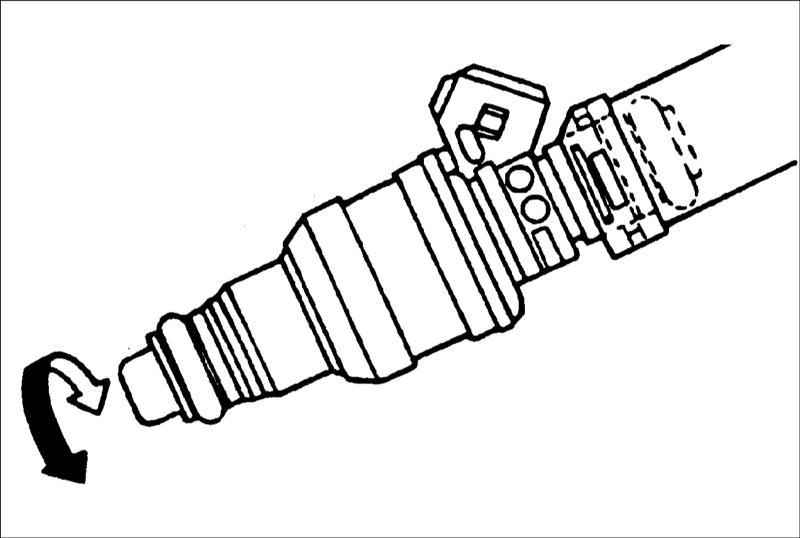

При установке форсунок поворачивайте их вокруг оси в одну и другую стороны.

Убедитесь, что форсунки плотно вставлены в топливную магистраль.

Если форсунка устанавливается неправильно, уплотнительное кольцо может быть защемлено. Снимите форсунку и повторно установите ее.
