5.1.5. Замена топливного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите давление в топливной системе следующим образом.

откройте багажник и отсоедините разъем от топливного насоса;
пустите двигатель и оставьте его работать до момента остановки, связанной с отсутствием топлива в распределительной топливной магистрали. В результате выполненных действий снято давление в топливной системе;
выключите зажигание;

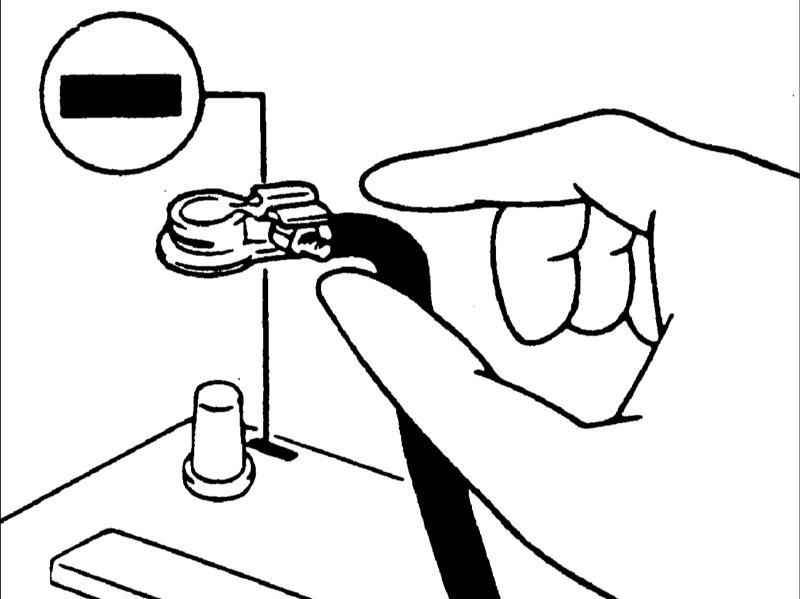

отсоедините провод «массы» от аккумуляторной батареи;

e. подсоедините разъем топливного насоса.

Выверните винты крепления зажимов трубок топливного фильтра.

Закройте топливный фильтр полотенцем, чтобы исключить разбрызгивание топлива, вызванное остаточным давлением в топливопроводе.

Выверните болты крепления топливного фильтра и снимите его с кронштейна.

После замены топливного фильтра проверьте герметичность топливной системы.
