8.15. Снятие и установка стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

Если магнитола в Вашем автомобиле оборудована охранным кодом, прежде чем отсоединять от батареи отрицательный провод удостоверьтесь в том, что данный код знаете.

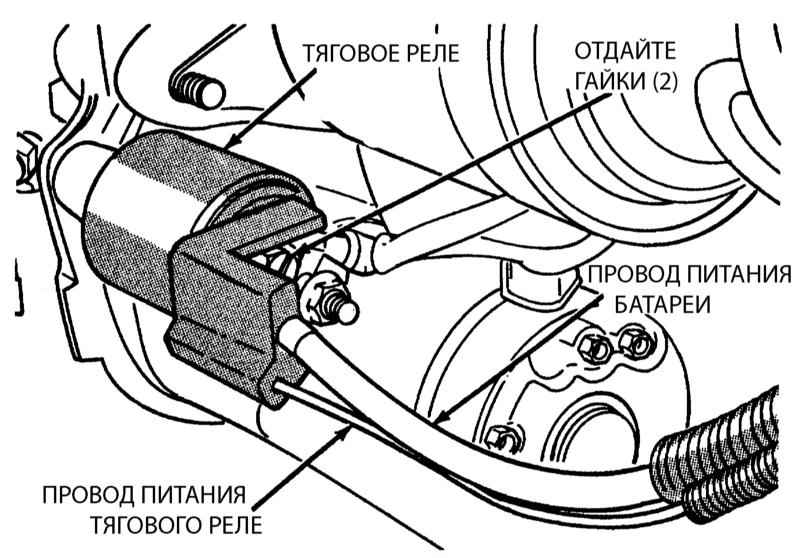

Четко промаркируйте провода и отсоедините их от клемм тягового реле стартера. Высвободите провода из зажимов-фиксаторов на корпусе стартера.

Рассоедините электрические разъемы на тяговом реле стартера.

Отдайте крепежные болты и снимите стартер.

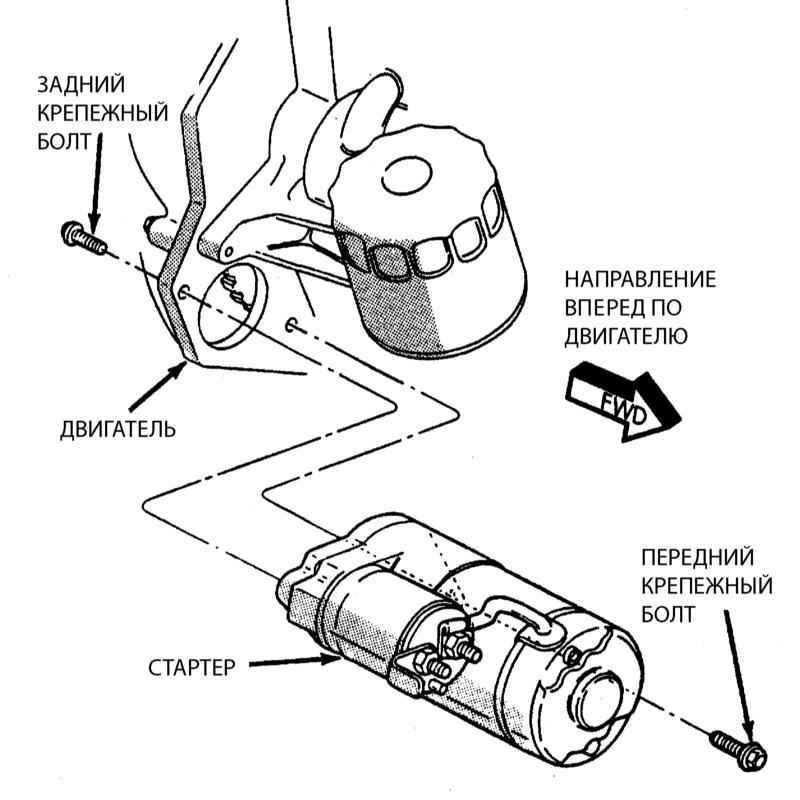

Детали крепежа стартера.

Установку производите в обратном порядке.
