8.16. Снятие и установка тягового реле (двигатели объемом 4.0 л)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

Если магнитола в Вашем автомобиле оборудована охранным кодом, прежде чем отсоединять от батареи отрицательный провод удостоверьтесь в том, что данный код знаете.

Снимите стартер (Раздел Снятие и установка стартера).
Отсоедините шину, идущую от тягового реле к клемме стартера.

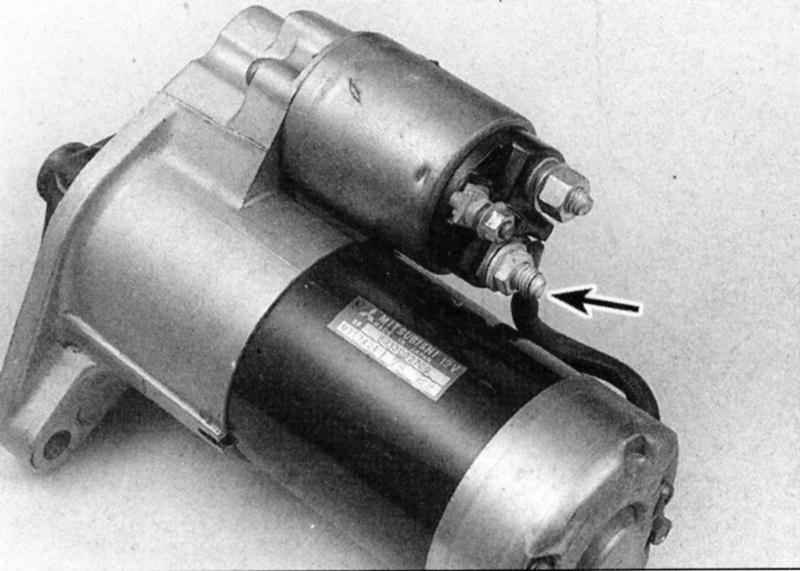

Для отделения тягового реле от стартера снимите стартер и отсоедините шину от стартерной клеммы реле (стрелка).

Отдайте винты крепления тягового реле к стартеру и снимите реле.

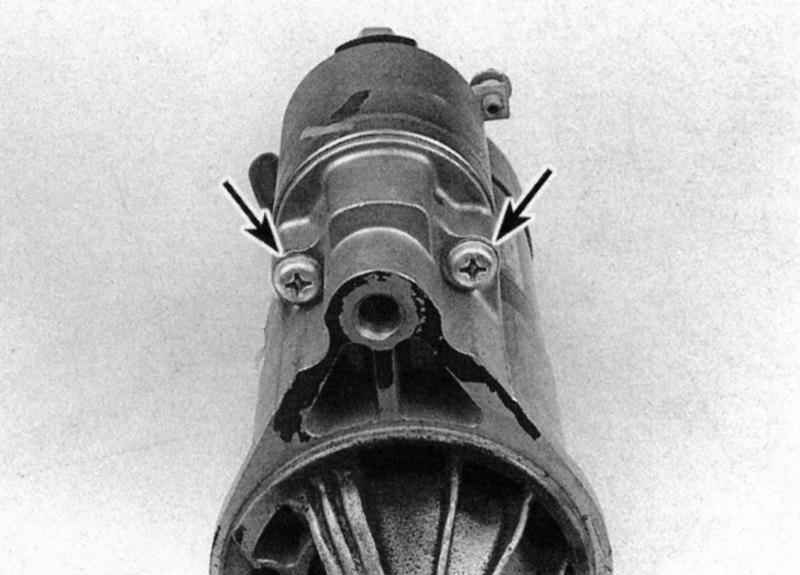

Для отсоединения тягового реле от стартера отдайте крепежные винты (стрелки) в его передней части (показан стартер фирмы Mitsubishi).

Сняв тяговое реле проверьте состояние зубцов шестерни стартера. Если зубцы повреждены, необходимо осмотреть также зубчатый венец маховика/приводного диска.
Установку производите в обратном порядке.
