11.11. Рулевая колонка / рулевой вал

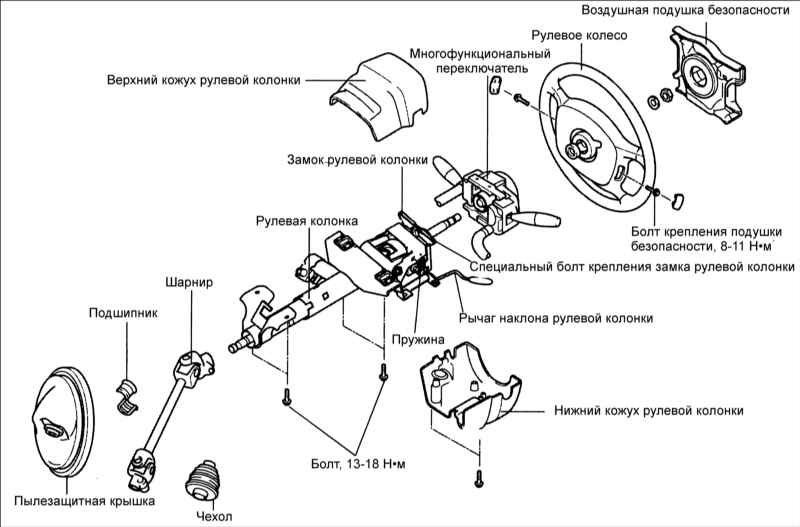

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

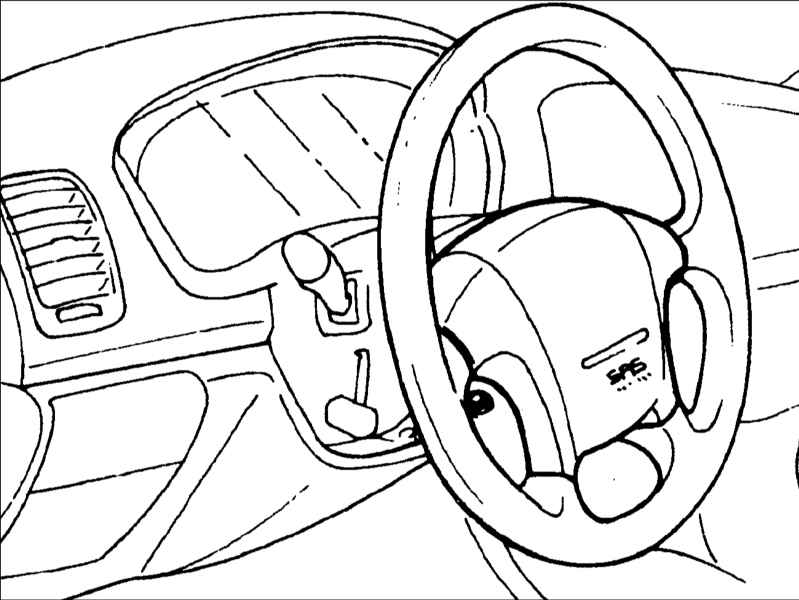

1. Выверните самонарезающие винты и снимите кнопку звукового сигнала.

2. Отверните гайку крепления рулевого колеса и снимите шайбу.

Перед выполнением этих процедур смотрите секцию «Подушки безопасности SRS ».

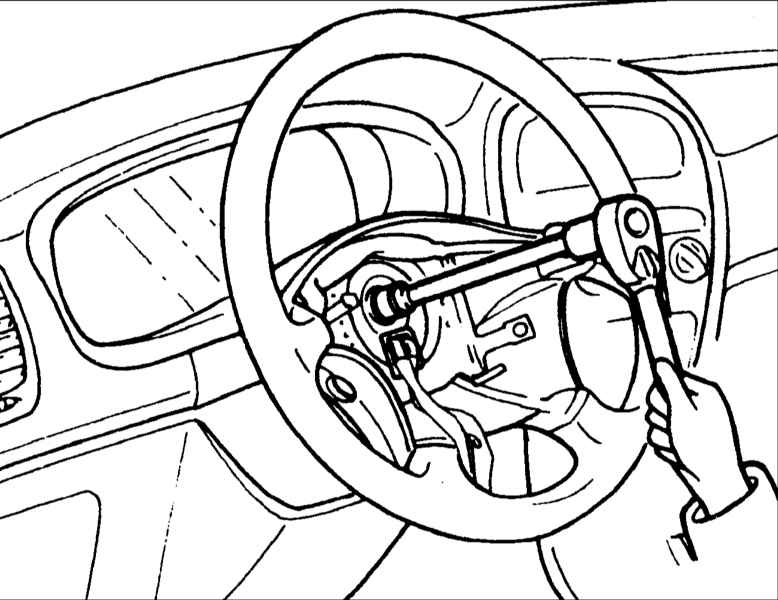

3. Нанесите метки совмещения на торец рулевого вала и рулевое колесо и съемником снимите рулевое колесо.

Не стучите по рулевому колесу, так как этим можно повредить рулевую колонку.

4. Выверните винты и снимите кожухи рулевой колонки.

5. Снимите нижнюю крышку.

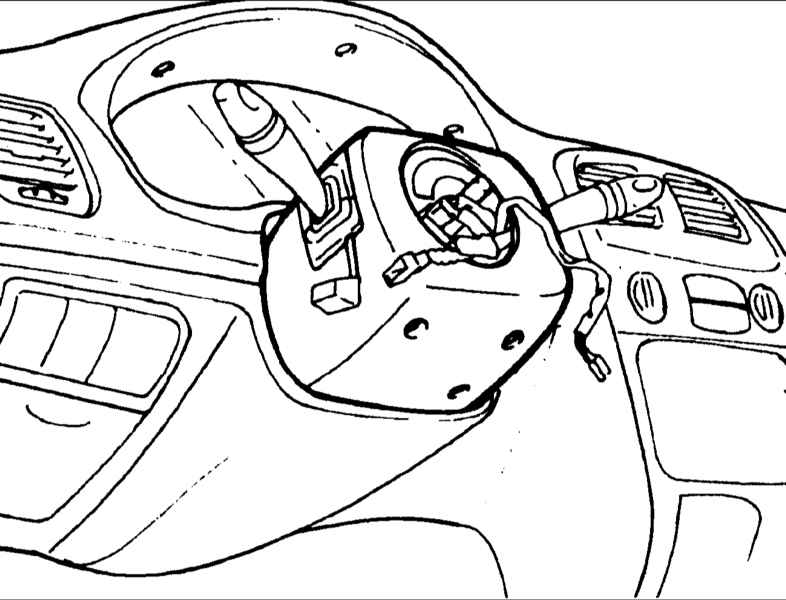

6. Отсоедините электрические разъемы и снимите многофункциональный переключатель.

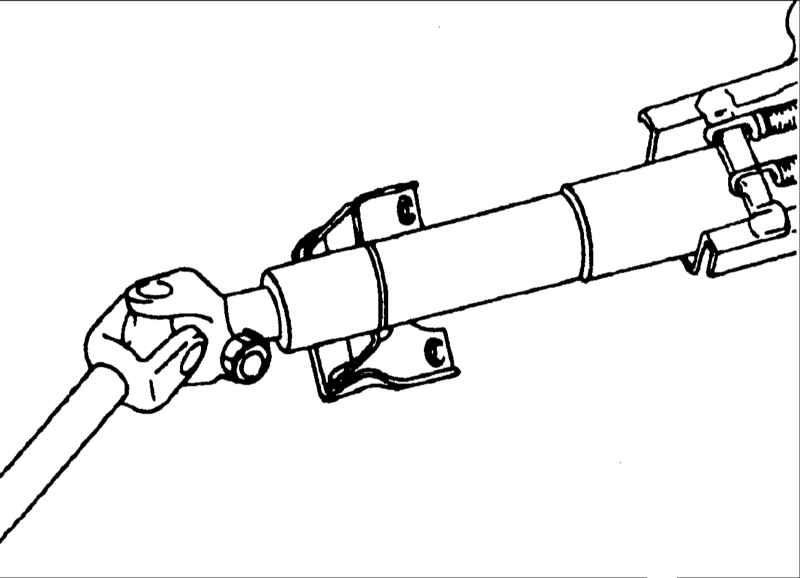

7. Выверните болт, соединяющий универсальный шарнир и вал шестерни рулевой передачи.

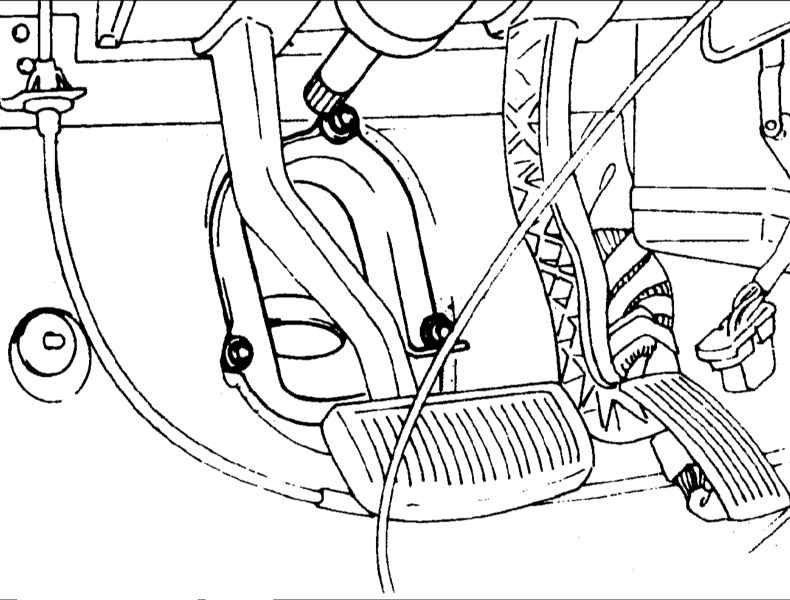

8. Выверните болты крепления пылезащитной крышки.

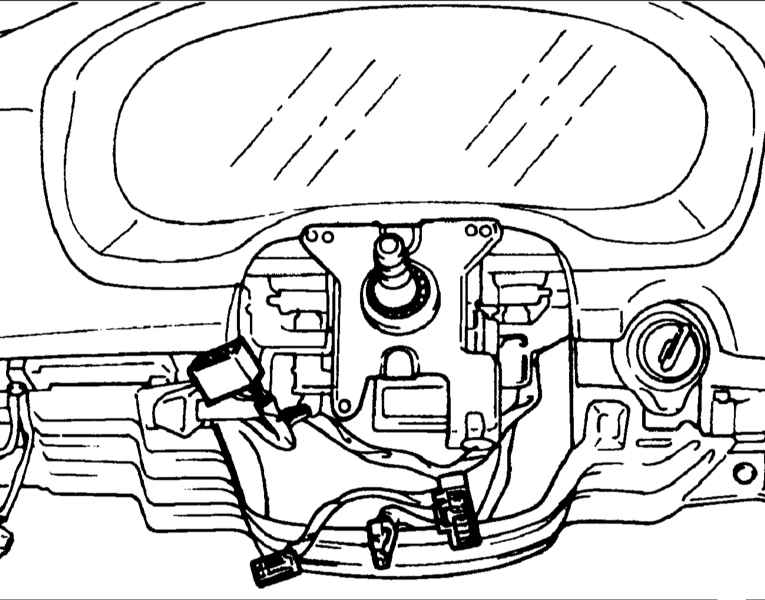

9. Выверните болты крепления рулевой колонки (4 болта).

10. Снимите рулевую колонку и вал вместе с универсальным шарниром и пылезащитной крышкой.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте болт крепления рулевого вала к универсальному шарниру и снимите универсальный шарнир.

2. Удалите смазочный материал с внутренней рабочей кромки чехла.

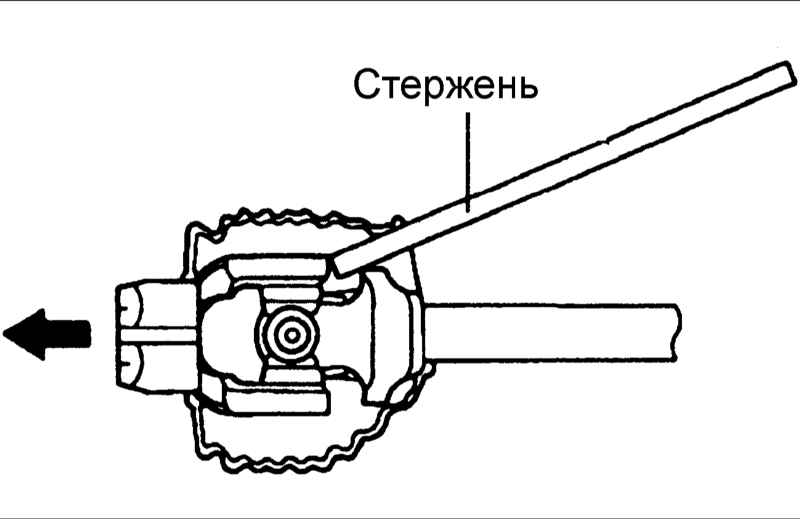

3. Стержнем расширьте рабочую кромку и снимите чехол.

4. Нанесите слой смазки на внутреннюю рабочую кромку крышки.

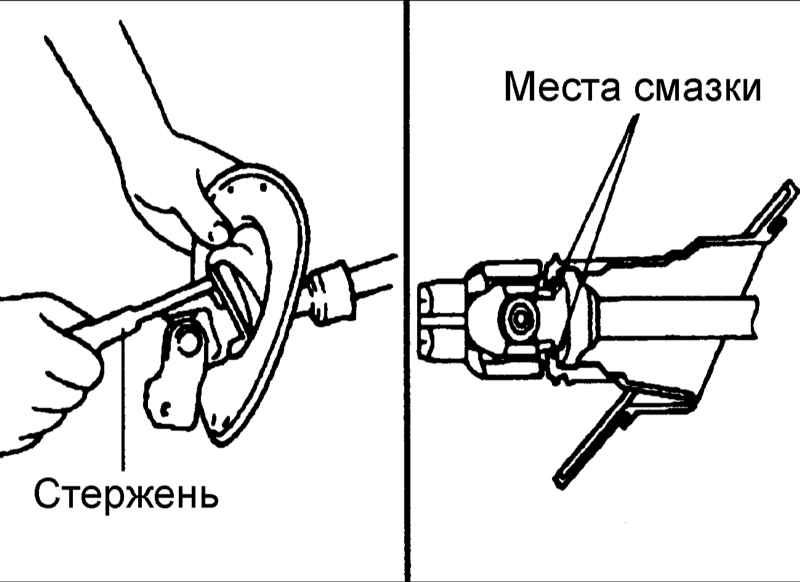

5. Накройте шарнир, используя стержень для расширения рабочей кромки.

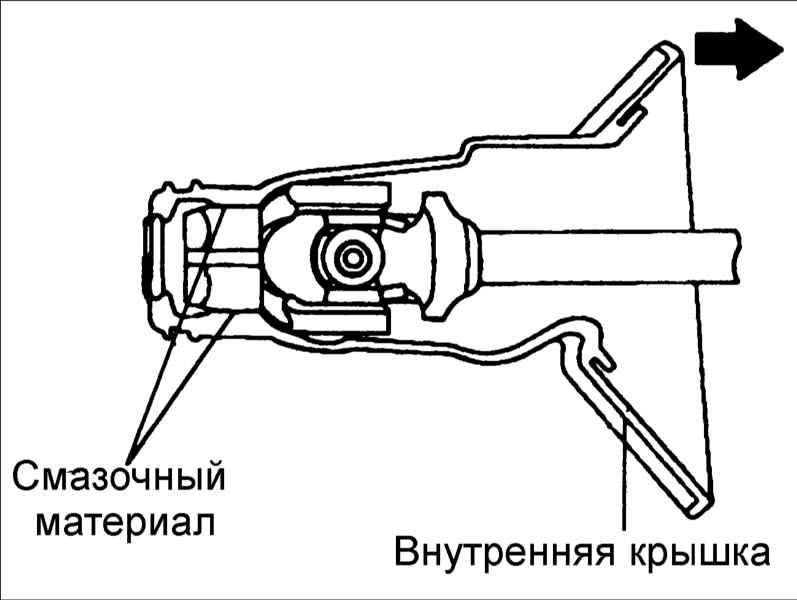

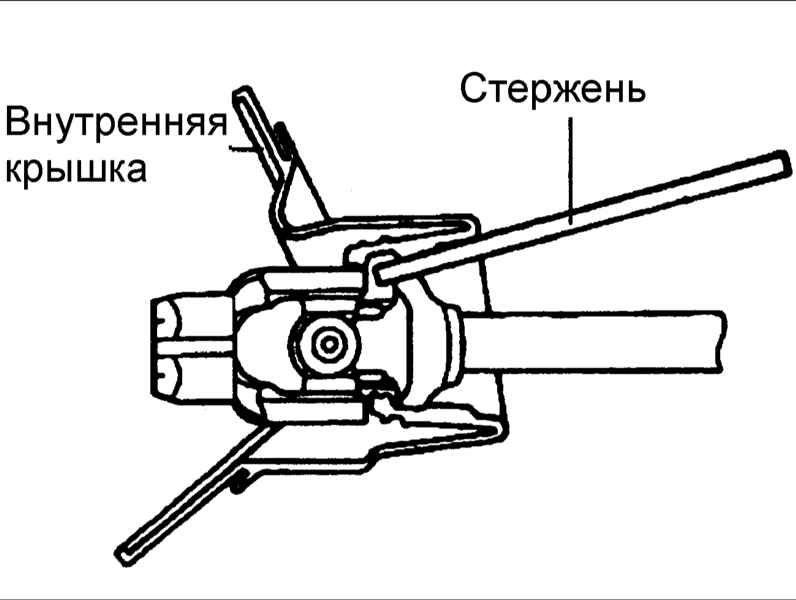

6. Стержнем расширьте сзади внутреннюю крышку и, потянув, снимите ее с шарнира.

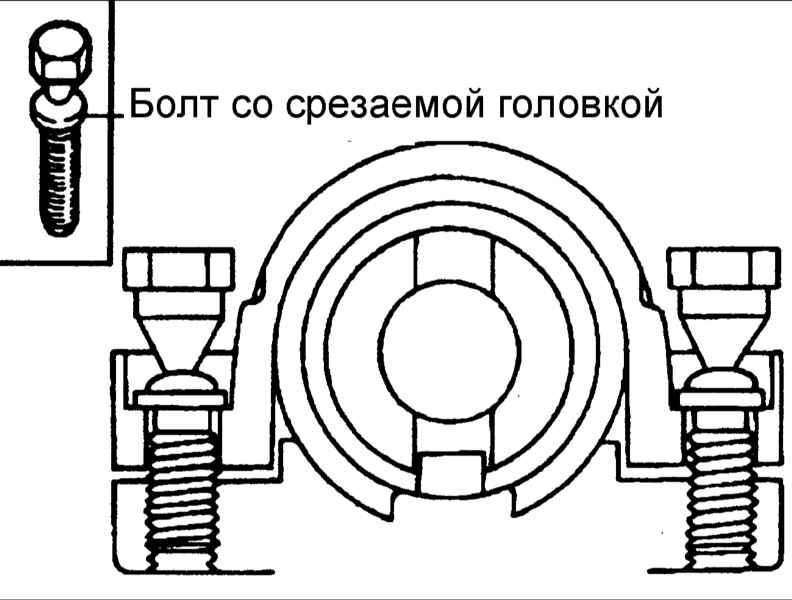

7. При необходимости снимите замок рулевой колонки, предварительно прорезав ножовкой по металлу пазы в головках срезаемых болтов. Отверните болты отверткой с плоским лезвием и снимите замок рулевой колонки.

При установке замка зажигания необходимо использовать новые болты со срезаемой головкой.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рулевую колонку и рулевой вал на отсутствие повреждений и деформаций.
2. Проверьте универсальный шарнир рулевого вала на отсутствие люфта, повреждений и заклиниваний.
3. Проверьте кронштейн угла наклона на отсутствие трещин и повреждений.
4. Проверьте защитный чехол на отсутствие трещин или повреждений.
5. Проверьте работу механизма замка рулевой колонки.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. При установке рулевой колонки, замка зажигания и кронштейна замка рулевой колонки к трубе колонки, временно установите замок рулевой колонки на одной линии с приливом колонки.

2. После проверки действия замка рулевой колонки, затяните болты со срезаемыми головками.

После установки замка рулевой колонки, кронштейн замка рулевой колонки и болты должны быть заменены на новые.

3. Установите внутреннюю рабочую кромку, выступ внутренней крышки со смазочным материалом и натяните внешнюю сторону крышки на шарнир.

4. Заполните внутреннюю часть подшипника универсальной консистентной смазкой.
5. Установите подшипник на вал шарнира.

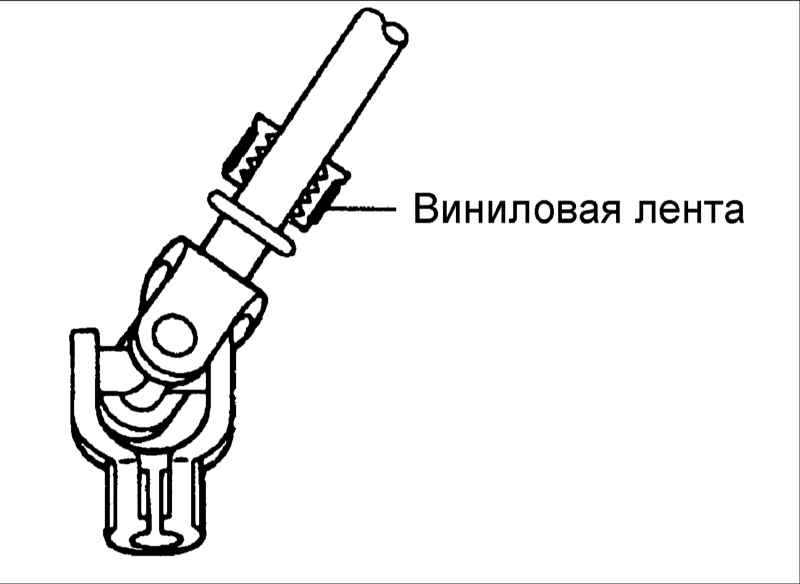

6. Оберните подшипник на 1,5 оборота виниловой лентой и запрессуйте подшипник в крышку.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой, нанесите универсальную консистентную смазку в паз на внутренней части подшипника и сопрягаемых поверхностях чехла и накройте узел в сборе.

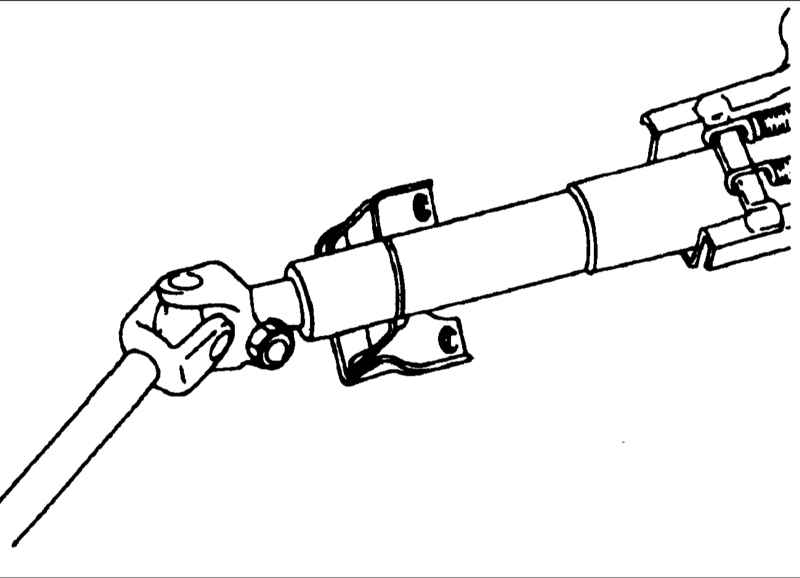

2. Соедините нижнюю часть рулевого вала и шарнир.

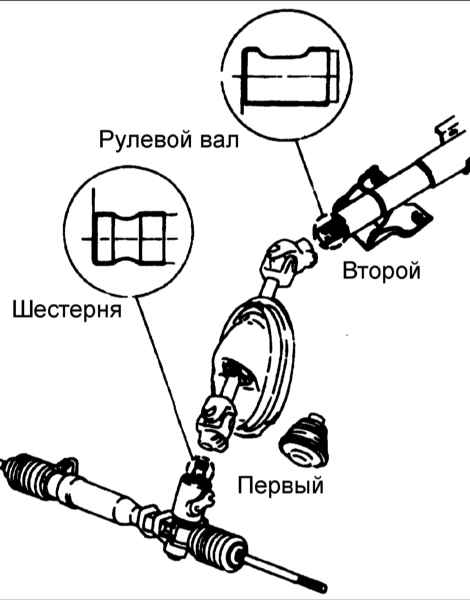

При установке сначала закрепите U-образный шарнир к рулевой передаче , затем к рулевому валу.

3. Установите пылезащитную крышку с рулевым валом.
4. Установите рулевую колонку в сборе и закрепите четырьмя болтами.
5. Установите многофункциональный переключатель и подсоедините разъемы.
6. Установите верхний и нижний кожухи рулевой колонки.

7. Установите рулевое колесо.

При установке соблюдайте осторожность, чтобы не повредить складываемый рулевой вал.
