11.3. Проверка угла поворота передних колес

 ПОРЯДОК ВЫПОЛНЕНИЯ

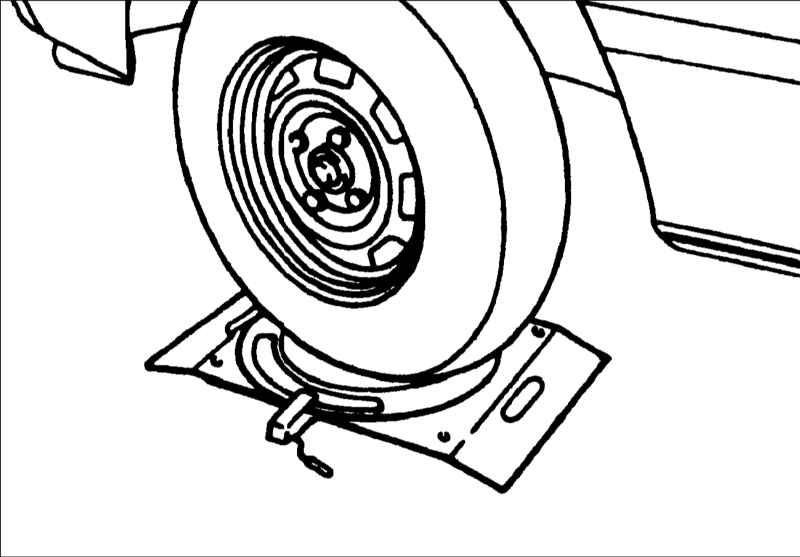

1. Поверните передние колеса автомобиля на максимальный угол и измерьте угол поворота каждого колеса.

Угол поворота:

  • Внутреннее колесо: 40,63°±2°
  • Внешнее колесо: 32,37°

2. Если углы поворота колес отличаются от требуемых, отрегулируйте их, изменяя длину рулевых тяг.
