4.5.2. Снятие и установка двигателя

См. также Раздел Системы электрооборудования двигателя.

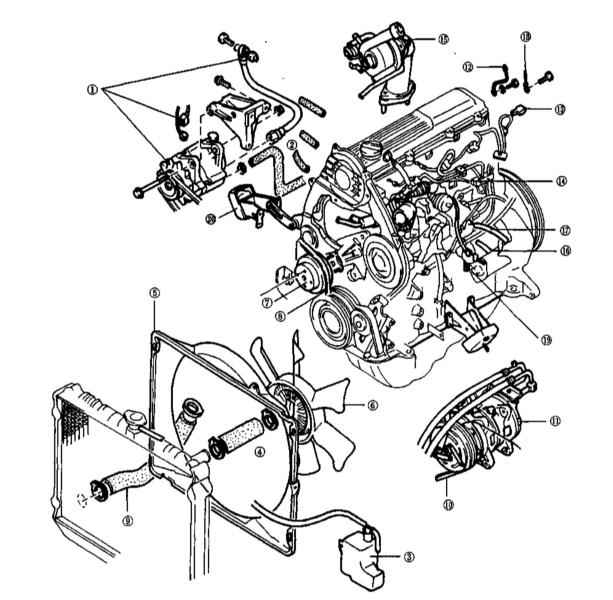

Порядок демонтажа компонентов при снятии силового агрегата

1 — Генератор
2 — Шланг отопителя
3 — Расширительный бачок системы охлаждения
4 — Верхний радиаторный шланг
5 — Верхний кожух вентилятора системы охлаждения
6 — Сборка вентилятора системы охлаждения
7 — Шкив привода вентилятора системы охлаждения
8 — Ремень привода вентилятора системы охлаждения
9 — Нижний радиаторный шланг

10 — Ремень привода компрессора К/В (при соответствующей комплектации)
11 — Компрессор К/В (при соответствующей комплектации)
12 — Шина заземления двигателя
13 — Разъемы электропроводки двигателя
14 — Трос привода дроссельной заслонки
15 — Турбокомпрессор
16 — Шланг подачи топлива
17 — Шланг возврата топлива
18 — Провод заземления аккумуляторной батареи
19 — Жгут электропроводки стартера
20 — Опоры силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Слейте двигательное масло (см. Главу Текущий уход и обслуживание).
Произведите демонтаж сопутствующих компонентов, действуя в порядке их нумерации.
Установка производится в обратном порядке.
