4.5.3. Снятие и установка компонентов привода ГРМ

Данная процедура относится к числу тех, выполнение которых не требует снятия двигателя с автомобиля.

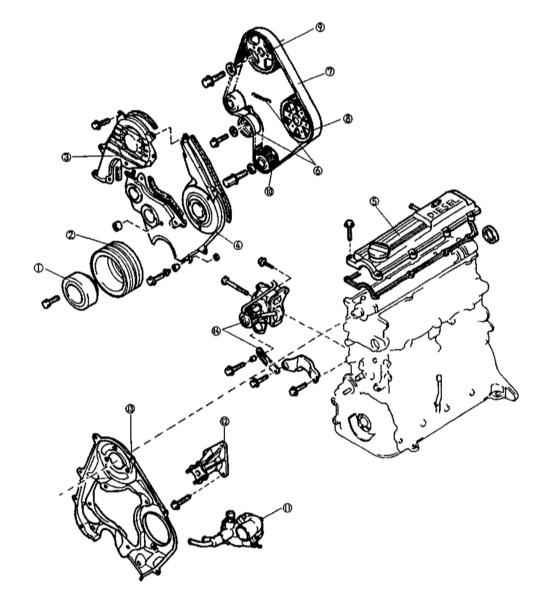

Детали установки компонентов привода ГРМ

1 — Демпфер крутильных колебаний
2 — Шкив коленчатого вала
3 — Правая крышка привода ГРМ
4 — Левая крышка привода ГРМ
5 — Крышка головки цилиндров
6 — Натяжной ролик с пружиной
7 — Газораспределительный ремень

8 — Зубчатое колесо привода ТНВД
9 — Зубчатые колесо привода распределительного вала
10 — Зубчатое колесо коленчатого вала
11 — Термостат
12 — Опорный кронштейн вентилятора системы охлаждения
13 — Уплотнительная пластина
14 — Водяной насос с опорным комм генератора


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ремень привода ГРМ (см. Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание).

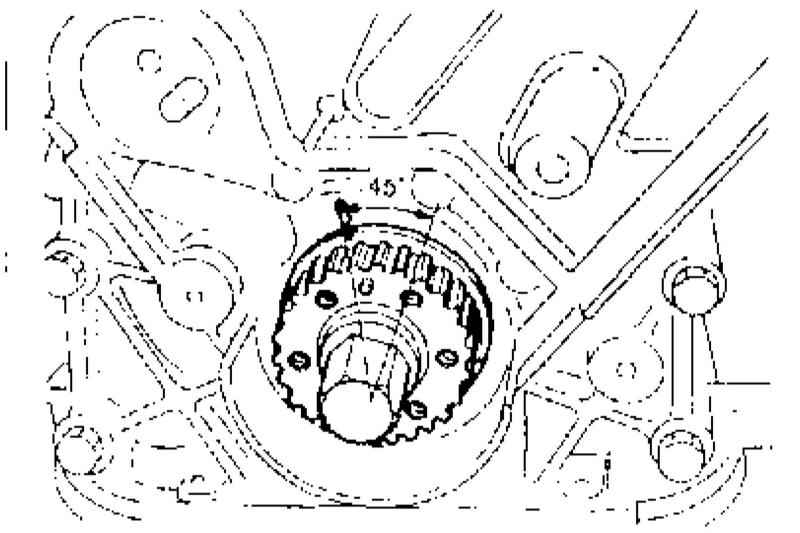

  1. С целью предотвращения риска ввода клапанов в контакт с поршнями при снятии зубчатых колес разверните коленчатый вал таким образом, чтобы установочная метка на его зубчатом колесе сместилась под 45° относительно риски на корпусе масляного насоса.

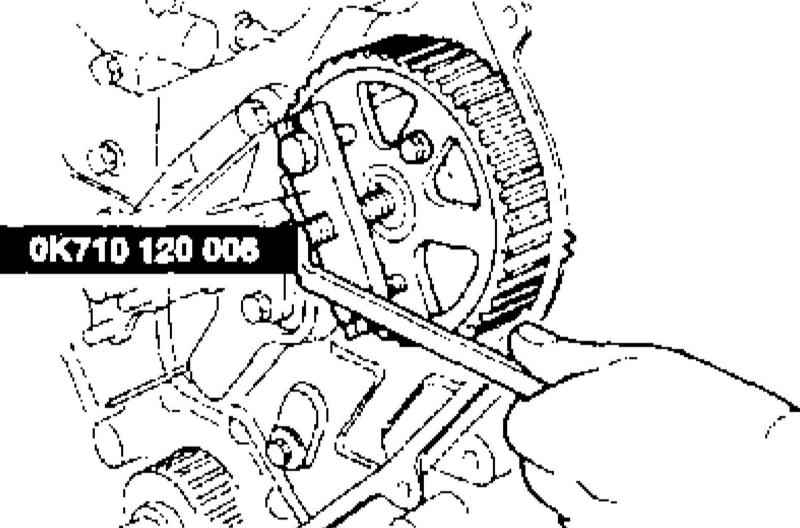

  1. Отпустите болт крепления зубчатого колеса ТНВД, - колесо может быть заблокировано от проворачивания путем продевания в отверстия в его спицах пары болтов (М8 х 1.25 х 30 ÷ 40) с вворачиванием их концов в резьбовое отверстие в опорном кронштейне насосной сборки.

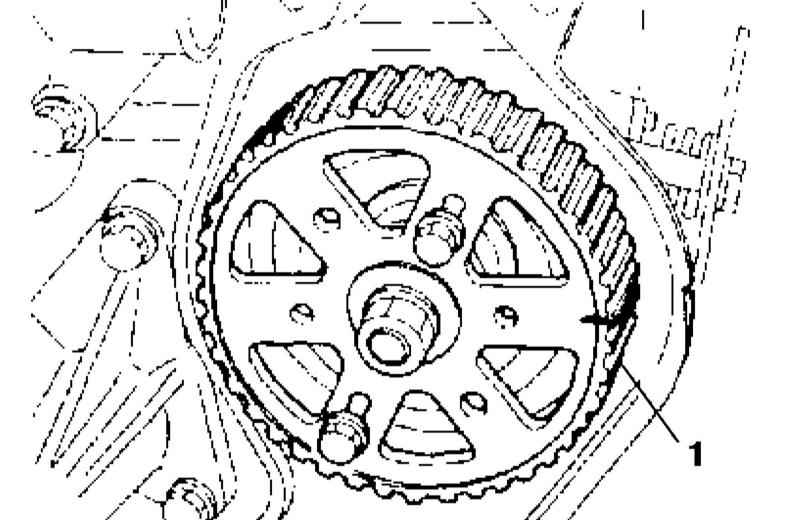

  1. При помощи специального съемника произведите демонтаж зубчатого колеса ТНВД.

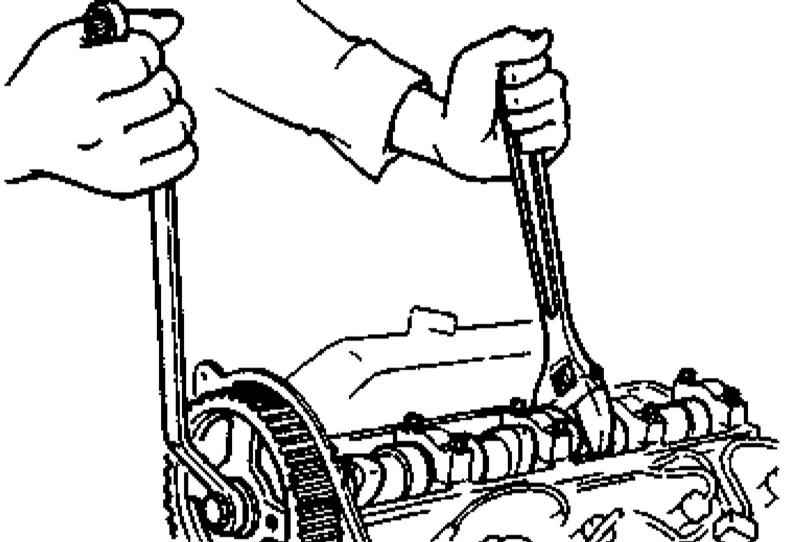

  1. Снимите крышку головки цилиндров и, удерживая распределительный вал от проворачивания за специально предусмотренные лыски, - постарайтесь не повредить ключом литье головки, - выверните крепежный болт и, действуя в манере аналогичной описанной в параграфе 4, снимите зубчатое колесо привода ГРМ.
  1. С помощью специального приспособления заблокируйте от поворачивания маховик/приводной диск (см. иллюстрацию) и снимите зубчатое колесо с коленчатого вала.
  2. При установке компонентов на место проследите за правильностью совмещения установочных меток (см. Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание). Весь крепеж затягивайте с требуемым усилием.
