3.4.20. Установка поршневых колец

Перед установкой новых поршневых колец надо проверить зазор в их стыках.

Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.

Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.

Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.

Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.

Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.

Зазор может превышать установленный, но должен быть не более 1 мм.

Следует повторить измерение, чтобы убедиться в пригодности кольца.

Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.

После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

Это кольцо состоит из трех деталей.

Установите в канавку разделитель/ расширитель.

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.

После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

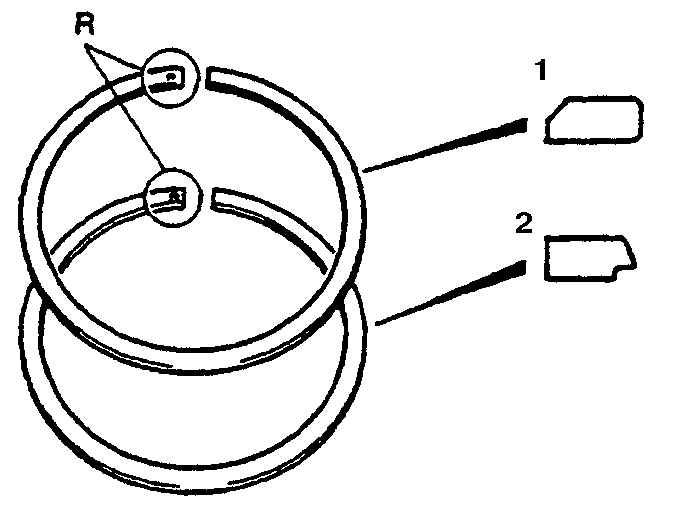

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка "R", которая должна быть обращена в сторону днища поршня.

Всегда поступайте в соответствии с инструкцией на упаковке поршневых колец, у разных изготовителей могут быть разные обозначения. Не перепутайте верхнее и нижнее компрессионные кольца, так как у них различные профили поперечного сечения.

Точно также установите верхнее компрессионное кольцо. Убедитесь, что метки направлены вверх. Не перепутайте верхнее компресситонное кольцо (1) с нижним. компрессионным кольцом (2). Расставьте стыки колец в соответствии с рисунком.
