9.12.1. Снятие тормозных колодок стояночного тормоза

Если тормоза перегреваются и колодки пригорели, необходимо заменить пружины сведения колодок и сами колодки.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Поднимите и зафиксируйте автомобиль, снимите заднее колесо.
2. Снимите тормозной диск.
3. Снимите подушку заднего сиденья.

Детали стояночного тормоза

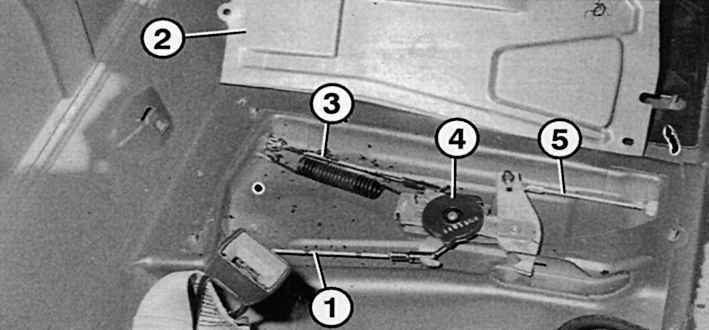

Рис. 8.25. Детали стояночного тормоза: 1 – тормозной трос к заднему правому колесу; 2 – защитная крышка; 3 – тормозной трос к заднему левому колесу; 4 – автоматический уравнитель (под подушкой заднего сиденья); 5 – трос к педали стояночного тормоза


4. Удалить в центре защитную крышку 2 (рис. 8.25) над автоматическим уравнителем 4.
5. Предварительно натяните уравнитель, для чего вставьте торцовый шестигранный ключ в его центр и поверните примерно на пол-оборота вправо (см. рис. 8.25). При этом одновременно нажмите вниз, чтобы фиксатор эксцентрика защелкнулся пружиной. Затем зацепление снова освобождается с помощью отвертки.

Тормозной механизм задних колес со снятым тормозным диском

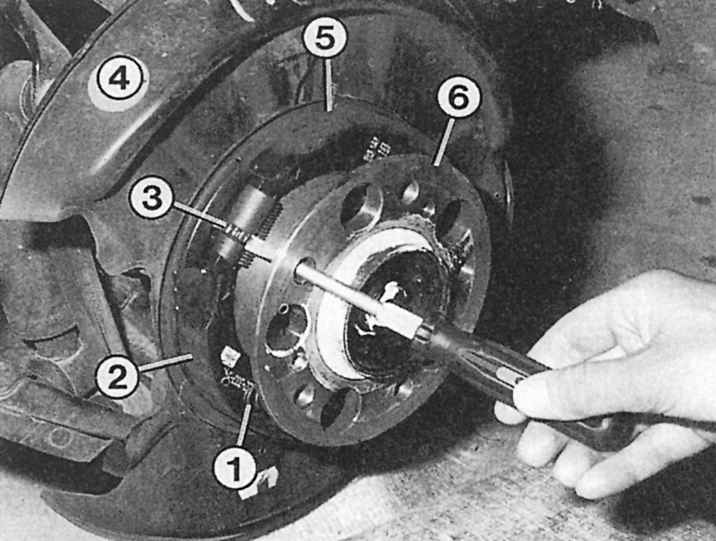

Рис. 8.26. Тормозной механизм задних колес со снятым тормозным диском: 1 – пружина; 2, 5 – тормозные колодки; 3 – установочная шестерня тормозного механизма, регулируемая снаружи отверткой; 4 – защитный щиток; 6 – фланец вала привода заднего колеса


6. Через большие отверстия во фланце вала привода заднего колеса освободите обе пружины 1 (рис. 8.26) тормозных колодок 2 и 5 и нижнюю возвратную пружину.
7. Освободите от нижней возвратной пружины тормозные колодки, разведите их в стороны и снимите пружину.
8. Освободите пружину регулировочного устройства, разъедините колодки и снимите их.
9. Перед сборкой, которая проводится в обратной последовательности, нанесите медную смазку на соответствующие опорные и скользящие поверхности и на резьбу регулировочного механизма.
10. Соберите и установите тормозной механизм.
11. Если при сборке возникает неуверенность в правильности положения деталей, снимите тормозной диск с другого заднего колеса и сравните диски.
12. Освободите натяжение уравнителя (как описано выше).
13. Отрегулируйте стояночный тормоз.
